Thông số kỹ thuật lưới quang tự động hóa Sick SLG10S-080FAKA1K01
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | SLG10S-080FAKA1K01 |
| Hãng sản xuất | Sick |
| Dòng sản phẩm | FlexChain SLG10S |
| Phiên bản thiết bị | FlexChain Guest |
| Nguyên lý cảm biến | Bộ phát và bộ thu quang, hệ thống lưới quang |
| Chiều cao phát hiện | 800 mm |
| Số tia quang | 80 tia |
| Khoảng cách giữa các tia | 10 mm |
| Vật thể nhỏ nhất có thể phát hiện | 15 mm |
| Phạm vi hoạt động | 4 m |
| Tầm hoạt động tối đa | 6 m |
| Nguồn sáng | Ánh sáng hồng ngoại, bước sóng 850 nm |
| Thời gian quét | 3,9 ms |
| Thời gian khởi tạo | 1 giây |
| Cấp bảo vệ vỏ | IP65, IP67 |
| Nhiệt độ môi trường khi vận hành | -25 °C đến +55 °C |
| Kích thước W × H × D | 11,8 × 799,2 × 24,1 mm |
| Khối lượng | 464 g |
| Kiểu kết nối | Cáp với đầu nối đực M8, 4 chân, dài 0,5 m; cáp với đầu nối cái M8, 4 chân |
| Điện áp cấp | Cấp qua FlexChain host |
| Đồng bộ hóa | Thực hiện qua FlexChain host |
Khả năng phát hiện của Sick SLG10S-080FAKA1K01
Sick SLG10S-080FAKA1K01 là lưới quang tự động hóa thuộc dòng FlexChain, có chiều cao vùng phát hiện 800 mm và sử dụng 80 tia hồng ngoại. Khoảng cách 10 mm giữa các tia giúp tạo thành vùng giám sát liên tục để phát hiện vật thể đi qua, vật thể bị thiếu hoặc vị trí sản phẩm thay đổi trên dây chuyền.
Với khả năng phát hiện vật thể nhỏ nhất 15 mm, model này phù hợp cho các bài toán kiểm tra hiện diện, đếm sản phẩm, giám sát dòng vật liệu và phát hiện vật thể trong khu vực có chiều cao lớn. Thời gian quét 3,9 ms hỗ trợ phản hồi nhanh khi sản phẩm di chuyển trên băng tải hoặc qua vùng kiểm tra.

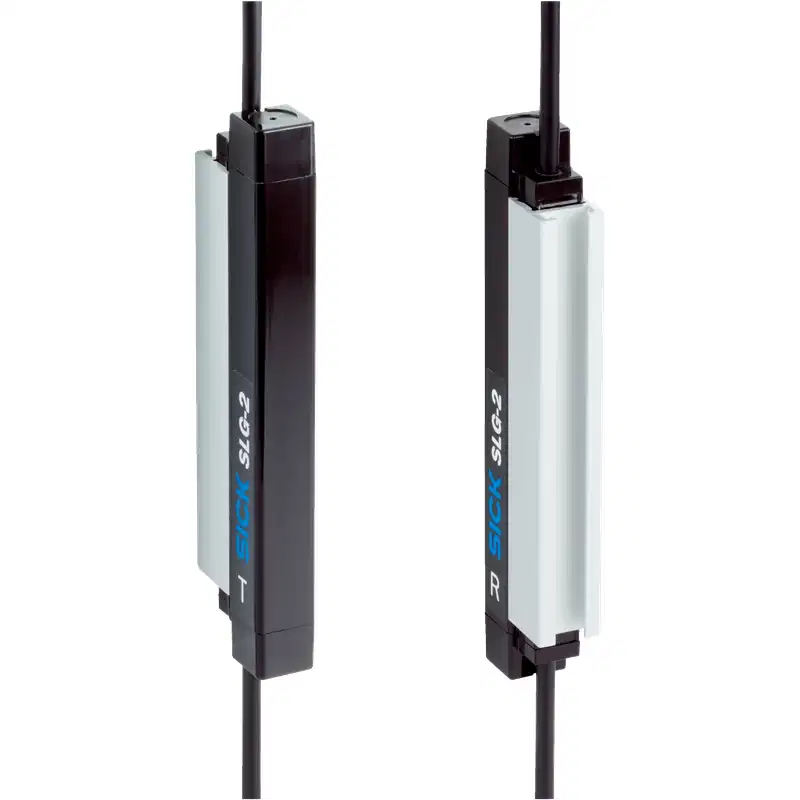

Thiết kế bộ phát – bộ thu
Cảm biến hoạt động theo nguyên lý truyền – nhận ánh sáng: một phía phát tia hồng ngoại và phía đối diện tiếp nhận các tia tương ứng. Khi vật thể cắt một hoặc nhiều tia quang, trạng thái đầu ra của hệ thống có thể được sử dụng để xử lý tín hiệu điều khiển, đếm sản phẩm hoặc cảnh báo.
Thiết kế quang học dạng mặt phẳng cùng 80 tia được bố trí theo chiều cao 800 mm giúp bao phủ một vùng rộng hơn so với cảm biến điểm thông thường. Đây là lựa chọn phù hợp khi không muốn lắp nhiều cảm biến quang riêng lẻ theo từng vị trí.
Kết nối trong hệ thống FlexChain
SLG10S-080FAKA1K01 là phiên bản FlexChain Guest. Nguồn cấp và tín hiệu đồng bộ được thực hiện thông qua thiết bị FlexChain host, vì vậy cảm biến cần được lắp đặt trong cấu trúc FlexChain tương thích thay vì sử dụng như một cảm biến độc lập cấp nguồn trực tiếp.
- Kết nối bằng đầu nối M8 4 chân.
- Nguồn cấp đi qua FlexChain host.
- Đồng bộ hóa được thực hiện qua FlexChain host.
- Ngõ ra có khả năng chịu tải điện dung 100 nF và tải cảm 1 H.
- Ngõ ra được bảo vệ quá dòng và ngắn mạch.
- Các kết nối được bảo vệ chống đảo cực và có chức năng khử xung nhiễu.
Khi thiết kế hệ thống, cần xác định đúng thiết bị FlexChain host, sơ đồ kết nối và loại cáp M8 phù hợp. Không nên tự đấu SLG10S-080FAKA1K01 vào nguồn độc lập nếu chưa xác định cấu trúc điều khiển tương thích của hệ thống FlexChain.
Ứng dụng thực tế
Vùng phát hiện cao 800 mm giúp model này đáp ứng nhiều vị trí kiểm tra trong tự động hóa công nghiệp, đặc biệt khi sản phẩm có kích thước hoặc chiều cao thay đổi. Một số ứng dụng phù hợp gồm:
- Phát hiện sản phẩm đi qua trên băng tải.
- Đếm sản phẩm hoặc kiện hàng trong dây chuyền.
- Kiểm tra sản phẩm có xuất hiện trong vùng quy định hay không.
- Giám sát vật liệu trong khu vực cấp phôi và chuyển phôi.
- Phát hiện vật thể bị rơi, lệch hoặc ùn tắc trên dây chuyền.
- Giám sát cửa ra vào, khu vực trung chuyển hoặc vùng thao tác tự động.
Model này không nên được mặc định xem là thiết bị an toàn bảo vệ người vận hành. Khi cần chức năng bảo vệ an toàn máy, phải lựa chọn đúng dòng sản phẩm an toàn chuyên dụng và thiết kế hệ thống theo yêu cầu an toàn tương ứng.
Lắp đặt và điều kiện vận hành
Hai thanh phát và thu cần được lắp đối diện, thẳng hàng và bảo đảm toàn bộ vùng quang học 800 mm nằm trong khu vực cần giám sát. Sai lệch góc hoặc rung động cơ khí có thể làm giảm khả năng nhận tia, đặc biệt khi khoảng cách lắp đặt tăng.
- Giữ bề mặt quang học sạch, không để bụi, dầu hoặc vật liệu bám che tia.
- Cố định chắc thân cảm biến để tránh rung và xê dịch trong quá trình vận hành.
- Tránh để nguồn sáng mạnh chiếu trực tiếp vào mặt thu.
- Bố trí dây M8 gọn gàng, tránh kéo căng hoặc uốn gập quá mức tại đầu nối.
- Kiểm tra tín hiệu sau khi khởi tạo, với thời gian khởi tạo khoảng 1 giây.
Thiết bị có cấp bảo vệ IP65 và IP67, nhiệt độ vận hành từ -25 °C đến +55 °C, phù hợp với nhiều môi trường công nghiệp có bụi và hơi ẩm. Tuy nhiên, cấp bảo vệ không thay thế cho việc lựa chọn đúng vị trí lắp đặt, bảo vệ đầu nối và vệ sinh định kỳ.
Độ bền và thông tin cơ khí
| Hạng mục | Thông tin |
|---|---|
| Vật liệu mặt trước | PMMA |
| Kiểu hiển thị | LED |
| Quang học | Đầu ra ánh sáng dạng phẳng |
| Chịu va đập | 10 g, 16 ms, DIN EN 60068-2-27 |
| Chịu rung | 10–150 Hz, 0,5 mm, IEC 60068-2-6 |
| Tương thích điện từ | EN 61000-6-2, EN 61000-6-4 |
| Miễn nhiễm ánh sáng môi trường | Ánh sáng gián tiếp đến 50.000 lx |
| Cấp bảo vệ điện | Class III |
Lựa chọn đúng mã SLG10S-080FAKA1K01
Khi đặt mua hoặc thay thế, cần kiểm tra đầy đủ mã SLG10S-080FAKA1K01, vì các model FlexChain có thể khác nhau về chiều cao phát hiện, số tia, khoảng cách tia, tầm hoạt động và cấu hình kết nối. Đặc biệt, chiều cao 800 mm, khoảng cách tia 10 mm, khả năng phát hiện vật thể nhỏ nhất 15 mm và phiên bản FlexChain Guest là những đặc điểm quan trọng để phân biệt đúng biến thể.
Đây là lựa chọn phù hợp cho hệ thống FlexChain cần vùng phát hiện cao 800 mm, phản hồi nhanh, kết nối M8 và khả năng làm việc trong môi trường công nghiệp. Trước khi tích hợp, cần bảo đảm host FlexChain, cáp kết nối và cấu hình điều khiển đáp ứng đúng yêu cầu của toàn bộ hệ thống.
