Thông số kỹ thuật lưới quang FlexChain SICK SLG10S-050FAKA1K01
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | SLG10S-050FAKA1K01 |
| Hãng sản xuất | SICK |
| Dòng sản phẩm | FlexChain |
| Phiên bản thiết bị | FlexChain Guest |
| Nguyên lý cảm biến | Bộ phát/bộ thu, hệ thống lưới quang |
| Chiều cao vùng phát hiện | 500 mm |
| Số lượng tia | 50 tia |
| Khoảng cách giữa các tia | 10 mm |
| Vật thể nhỏ nhất có thể phát hiện | 15 mm |
| Khoảng cách hoạt động | 4 m |
| Tầm hoạt động tối đa | 6 m |
| Nguồn sáng | Ánh sáng hồng ngoại |
| Bước sóng | 850 nm |
| Thời gian quét | 2,5 ms |
| Điện áp cấp | Cấp qua FlexChain từ thiết bị host |
| Đồng bộ hóa | Thực hiện qua FlexChain từ thiết bị host |
| Kiểu kết nối | Cáp đầu nối đực M8, 4 chân, dài 0,5 m; cáp đầu nối cái M8, 4 chân |
| Hiển thị trạng thái | LED |
| Kích thước (Rộng x Cao x Sâu) | 11,8 x 499,2 x 24,1 mm |
| Cấp bảo vệ | IP65, IP67 |
| Vật liệu mặt trước | PMMA |
| Nhiệt độ môi trường làm việc | -25 °C đến +55 °C |
| Nhiệt độ lưu trữ | -25 °C đến +70 °C |
| Khối lượng | 305 g |
| Cấp bảo vệ điện | III |
Đặc điểm của SICK SLG10S-050FAKA1K01

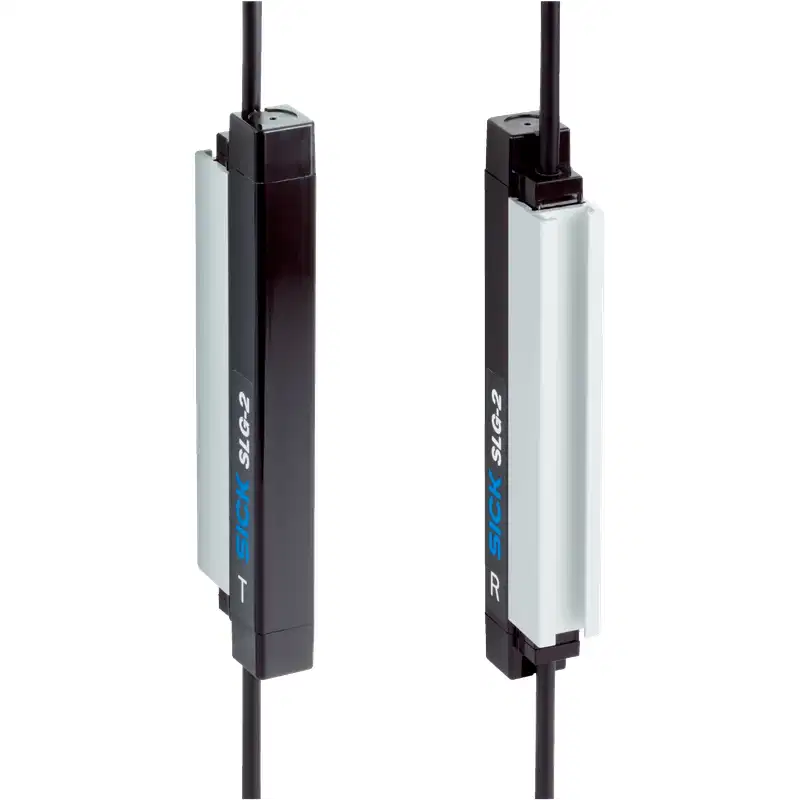

SICK SLG10S-050FAKA1K01 là lưới quang FlexChain dạng bộ phát/bộ thu, được thiết kế để giám sát một vùng rộng thay vì chỉ phát hiện tại một điểm đơn lẻ. Thiết bị có chiều cao vùng phát hiện 500 mm, gồm 50 tia quang với khoảng cách tia 10 mm, phù hợp cho các ứng dụng kiểm tra vật thể, phát hiện vật cản và giám sát sự đi qua trong dây chuyền tự động hóa.
Với khả năng phát hiện vật thể nhỏ nhất 15 mm, model này đáp ứng tốt các yêu cầu kiểm soát vật thể có kích thước tương đối nhỏ trong phạm vi hoạt động. Thời gian quét 2,5 ms giúp thiết bị phản hồi nhanh khi có vật thể cắt qua vùng tia.
- Chiều cao vùng phát hiện 500 mm.
- 50 tia hồng ngoại, khoảng cách tia 10 mm.
- Khả năng phát hiện vật thể nhỏ từ 15 mm.
- Khoảng cách hoạt động 4 m, tầm tối đa 6 m.
- Đèn LED hỗ trợ quan sát trạng thái thiết bị.
- Thiết kế nhỏ gọn với chiều rộng 11,8 mm.
- Vỏ đạt IP65 và IP67, phù hợp với môi trường công nghiệp có bụi hoặc hơi ẩm.
Nguyên lý hoạt động và kết nối FlexChain
Lưới quang hoạt động dựa trên sự truyền và nhận ánh sáng hồng ngoại giữa bộ phát và bộ thu. Khi vật thể đi qua và che khuất một hoặc nhiều tia sáng, trạng thái phát hiện sẽ thay đổi để hệ thống điều khiển xử lý theo chương trình đã cài đặt.
SLG10S-050FAKA1K01 sử dụng kiến trúc FlexChain, trong đó điện áp cấp và tín hiệu đồng bộ được thực hiện thông qua thiết bị host của hệ thống. Vì vậy, sản phẩm không được sử dụng như một cảm biến độc lập cấp nguồn trực tiếp theo cách thông thường; cần bố trí đúng thiết bị host và cấu hình tương thích trong chuỗi FlexChain.
Kết nối của thiết bị gồm cáp với đầu nối M8 đực 4 chân dài 0,5 m và cáp với đầu nối M8 cái 4 chân. Khi lắp đặt, cần kiểm tra đúng loại đầu nối, sơ đồ chân và hướng kết nối của toàn bộ chuỗi trước khi cấp nguồn.
Ứng dụng phù hợp
Nhờ vùng phát hiện cao 500 mm và độ phân giải 15 mm, lưới quang SICK SLG10S-050FAKA1K01 có thể được sử dụng trong nhiều hệ thống tự động hóa công nghiệp như:
- Phát hiện vật thể trên băng tải.
- Kiểm tra sản phẩm đi qua vị trí cấp liệu hoặc phân loại.
- Giám sát cửa ra vào, lối đi hoặc vùng thao tác trong máy.
- Phát hiện thiếu sản phẩm, kẹt sản phẩm hoặc vật thể nằm sai vị trí.
- Kiểm tra chiều cao hoặc sự hiện diện của kiện hàng trong dây chuyền.
- Giám sát vùng làm việc cần nhận biết vật cản bằng lưới tia quang.
Lưu ý khi lắp đặt và vận hành
- Căn chỉnh chính xác bộ phát và bộ thu để toàn bộ vùng tia hoạt động ổn định.
- Không để mặt quang bị che phủ bởi bụi bẩn, dầu hoặc vật liệu bám dính.
- Tránh đặt thiết bị đối diện trực tiếp với nguồn sáng mạnh gây ảnh hưởng đến khả năng thu nhận tín hiệu.
- Đảm bảo vật thể cần phát hiện đi qua vùng tia theo hướng phù hợp với độ phân giải 15 mm.
- Kiểm tra tình trạng đầu nối M8, cáp và thiết bị host trước khi đưa hệ thống vào vận hành.
- Không vượt quá khoảng cách hoạt động phù hợp; khoảng cách vận hành khuyến nghị của model là 4 m, trong khi tầm hoạt động tối đa đạt 6 m.
- Chỉ vệ sinh mặt trước bằng vật liệu mềm, không làm xước bề mặt PMMA.
Khả năng bảo vệ trong môi trường công nghiệp
Vỏ bảo vệ IP65 và IP67 giúp SICK SLG10S-050FAKA1K01 chống bụi và chịu được tác động của nước theo điều kiện tương ứng của cấp bảo vệ. Thiết bị làm việc trong dải nhiệt độ từ -25 °C đến +55 °C, phù hợp với nhiều khu vực sản xuất và dây chuyền tự động hóa trong nhà máy.
Sản phẩm có mạch bảo vệ chống đấu ngược cực, chống xung nhiễu, đồng thời các đầu ra được bảo vệ quá dòng và ngắn mạch. Tuy nhiên, việc lựa chọn thiết bị host, đấu nối và lắp đặt vẫn cần tuân thủ đúng cấu hình của hệ thống FlexChain.
Vì sao nên chọn đúng mã SLG10S-050FAKA1K01?
Mã SLG10S-050FAKA1K01 xác định cấu hình lưới quang có chiều cao phát hiện 500 mm, 50 tia, khoảng cách tia 10 mm và khả năng phát hiện vật thể nhỏ nhất 15 mm. Khi thay thế hoặc bổ sung thiết bị trong hệ thống, cần đối chiếu đầy đủ mã sản phẩm thay vì chỉ dựa vào tên dòng FlexChain hoặc chiều cao cảm biến, bởi các model gần giống có thể khác số tia, độ phân giải, chiều cao phát hiện, kiểu kết nối hoặc cấu hình host.
