Thông số kỹ thuật lưới quang tự động hóa Sick SGS4-S108P7PS1W0A
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | SGS4-S108P7PS1W0A |
| Hãng sản xuất | Sick |
| Dòng sản phẩm | SLG SGS4 – lưới quang tự động hóa |
| Nguyên lý cảm biến | Bộ phát và bộ thu riêng biệt |
| Chiều cao vùng phát hiện | 1.080 mm |
| Số lượng tia | 28 tia |
| Khoảng cách giữa các tia | 40 mm |
| Vật thể nhỏ nhất có thể phát hiện | 45 mm, chùm tia song song |
| Loại chùm tia | Chùm tia song song hoạt động |
| Tầm hoạt động | 7 m |
| Tầm hoạt động tối đa | 10 m |
| Thời gian đáp ứng | 19 ms, chùm tia song song |
| Nguồn sáng | Ánh sáng hồng ngoại, bước sóng 950 nm |
| Điện áp cung cấp | 24 VDC ±20% |
| Ngõ ra | PNP, dòng tải tối đa 100 mA |
| Chức năng ngõ ra | Ngõ ra 1 không hoạt động khi tia sáng bị ngắt |
| Ngõ vào | Ngõ vào teach-in ở bộ thu; ngõ vào test ở bộ phát |
| Đầu nối | Cáp tích hợp với đầu nối đực M8, 4 chân |
| Kích thước (Rộng × Cao × Sâu) | 25 × 1.152,4 × 8,2 mm |
| Vật liệu vỏ | PMMA |
| Cấp bảo vệ | IP65 |
| Nhiệt độ môi trường làm việc | -25 °C đến +55 °C |
| Khối lượng | 140 g |
Khả năng phát hiện của Sick SGS4-S108P7PS1W0A

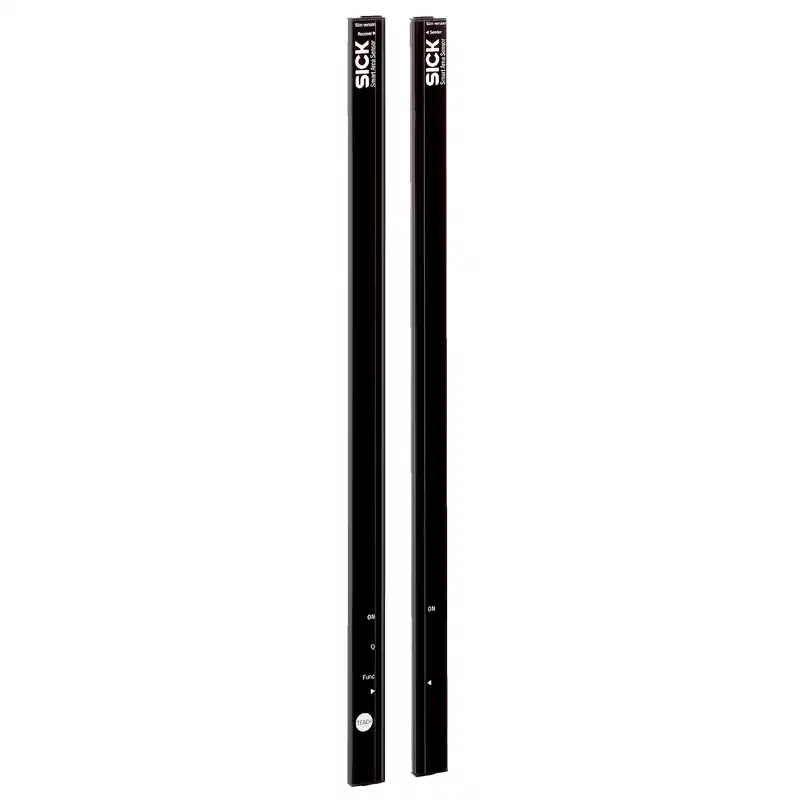

Sick SGS4-S108P7PS1W0A là lưới quang tự động hóa dạng bộ phát – bộ thu, được thiết kế để giám sát một vùng phát hiện cao 1.080 mm. Thiết bị sử dụng 28 tia hồng ngoại song song với khoảng cách tia 40 mm, phù hợp cho các ứng dụng phát hiện vật thể, kiểm tra sự hiện diện hoặc giám sát dòng sản phẩm trên máy tự động.
Với cấu hình chùm tia song song, vật thể nhỏ nhất được chỉ định có thể phát hiện là 45 mm. Thông số này cần được xem xét cùng với hình dạng, hướng di chuyển và vị trí của sản phẩm khi lựa chọn thiết bị. Lưới quang phù hợp hơn với việc phát hiện vật thể có kích thước đủ che khuất một hoặc nhiều tia sáng, thay vì đo biên dạng hoặc đo kích thước liên tục.
Phản hồi nhanh cho dây chuyền tự động
Thời gian đáp ứng của phiên bản này là 19 ms ở chế độ chùm tia song song. Ngõ ra PNP có thể truyền trạng thái phát hiện về PLC, bộ điều khiển máy hoặc mạch điều khiển trung gian. Khi tia sáng bị gián đoạn, ngõ ra được cấu hình không hoạt động, giúp hệ thống nhận biết trạng thái vật thể đi qua vùng giám sát.
Kết nối và vận hành
Thiết bị sử dụng nguồn 24 VDC với dung sai ±20%, phù hợp với nguồn điều khiển phổ biến trong tủ điện công nghiệp. Kết nối được thực hiện qua cáp tích hợp và đầu nối đực M8 4 chân. Khi lắp đặt, cần bảo đảm bộ phát và bộ thu được cấp nguồn đúng cực tính, bố trí đối diện nhau và không bị che khuất trong toàn bộ vùng hoạt động.
- Ngõ ra sử dụng kiểu chuyển mạch PNP, dòng tải tối đa 100 mA.
- Ngõ vào teach-in nằm ở bộ thu.
- Ngõ vào test nằm ở bộ phát.
- Mức HIGH của ngõ vào: 10–30 V.
- Mức LOW của ngõ vào: nhỏ hơn 5 V.
- Đồng bộ giữa bộ phát và bộ thu được thực hiện bằng phương thức quang học.
SGS4-S108P7PS1W0A không có chức năng parameterization, muting và automatic teach được kích hoạt sẵn. Vì vậy, model này nên được lựa chọn cho các ứng dụng có logic điều khiển đơn giản, trong đó tín hiệu đóng/ngắt từ lưới quang được xử lý trực tiếp bởi PLC hoặc bộ điều khiển máy.
Thiết kế phù hợp cho môi trường công nghiệp
Vỏ PMMA dạng thanh mảnh có kích thước rộng 25 mm, sâu 8,2 mm, thuận tiện bố trí tại các vị trí hạn chế không gian. Thiết bị có cấp bảo vệ IP65, phù hợp với môi trường có bụi và nước bắn thông thường trong nhà xưởng khi được lắp đặt đúng cách.
- Khả năng chống ánh sáng môi trường trực tiếp lên đến 100.000 lux.
- Khả năng chống ánh sáng môi trường gián tiếp lên đến 150.000 lux.
- Chịu va đập 10 g theo DIN EN 60068-2-29, thời gian xung 16 ms.
- Chịu rung 5 g trong dải tần 10–55 Hz.
- Có bảo vệ đảo cực nguồn, bảo vệ ngõ ra chống ngắn mạch và chống xung nhiễu.
- Cấp bảo vệ điện III.
Ứng dụng thực tế
Với chiều cao vùng phát hiện 1.080 mm và tầm hoạt động 7 m, Sick SGS4-S108P7PS1W0A có thể được sử dụng trong nhiều hệ thống tự động hóa không yêu cầu chức năng an toàn chuyên dụng, chẳng hạn:
- Phát hiện sản phẩm đi qua băng tải.
- Kiểm tra sản phẩm có mặt hoặc bị thiếu trong dây chuyền.
- Đếm vật thể có kích thước phù hợp với khoảng cách tia 40 mm.
- Giám sát cửa ra vào, lối chuyển sản phẩm hoặc khu vực cấp phôi.
- Phát hiện vật thể trong máy đóng gói, máy phân loại và hệ thống vận chuyển.
- Phát hiện tình trạng ùn sản phẩm hoặc sản phẩm đứng sai vị trí.
Lưu ý khi lựa chọn và lắp đặt
Khoảng cách 45 mm là kích thước vật thể nhỏ nhất được chỉ định trong điều kiện chùm tia song song; không nên sử dụng thông số này như độ phân giải liên tục của toàn bộ vùng phát hiện. Nếu sản phẩm có hình dạng nhỏ, nhiều khoảng trống hoặc di chuyển không ổn định, cần đánh giá thực tế khả năng che tia trước khi lắp đặt.
Bộ phát và bộ thu phải được căn chỉnh chính xác theo trục quang học. Rung động cơ khí, giá đỡ bị lệch, bề mặt phản xạ mạnh hoặc vật cản nằm gần đường truyền có thể ảnh hưởng đến tín hiệu. Đèn báo LED và chức năng hỗ trợ căn chỉnh giúp thuận tiện hơn trong quá trình định vị hai thanh cảm biến.
Không nên dùng model này thay cho thiết bị bảo vệ an toàn máy nếu ứng dụng yêu cầu chức năng safety. Đây là lưới quang tự động hóa với ngõ ra PNP, không phải rèm quang an toàn chuyên dụng.
Vì sao nên chọn đúng mã SGS4-S108P7PS1W0A?
Mã SGS4-S108P7PS1W0A xác định một cấu hình cụ thể gồm vùng phát hiện 1.080 mm, 28 tia, khoảng cách tia 40 mm, chùm tia song song, ngõ ra PNP, tầm hoạt động 7 m và kết nối M8 4 chân. Các model khác trong cùng dòng có thể thay đổi chiều cao phát hiện, số tia, khoảng cách tia, kiểu ngõ ra hoặc chức năng tích hợp. Khi thay thế thiết bị, cần đối chiếu đầy đủ các thông số này để tránh chọn nhầm biến thể gần giống nhưng không tương thích với hệ thống điều khiển hiện có.
