Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | SGS4-S108N3PS1T00 |
| Hãng sản xuất | SICK |
| Dòng sản phẩm | SLG SGS4 – Automation light grids |
| Nguyên lý cảm biến | Bộ phát và bộ thu riêng biệt (Sender/receiver) |
| Chiều cao phát hiện | 1.080 mm |
| Số tia | 28 tia |
| Khoảng cách giữa các tia | 40 mm |
| Kích thước vật thể nhỏ nhất phát hiện | 45 mm, tia song song |
| Kiểu tia | Tia song song |
| Chức năng ngõ ra | Ngõ ra hoạt động khi tia sáng bị gián đoạn |
| Kiểu ngõ ra | NPN |
| Điện áp nguồn | 24 VDC ±20% |
| Dòng tiêu thụ bộ thu | Tối đa 70 mA |
| Dòng tải ngõ ra | Tối đa 100 mA |
| Tầm hoạt động | 3 m |
| Tầm xa tối đa | 4 m |
| Thời gian đáp ứng | 19 ms, tia song song |
| Nguồn sáng | Ánh sáng hồng ngoại, bước sóng 950 nm |
| Đồng bộ | Đồng bộ quang học |
| Điều chỉnh tham số | Nút Teach-in |
| Ngõ vào | Teach-in trên bộ thu; Test trên bộ phát |
| Đầu nối | Cáp tích hợp với đầu nối đực M8, 4 chân |
| Kích thước W × H × D | 25 × 1.152,4 × 8,2 mm |
| Vật liệu vỏ | PMMA |
| Cấp bảo vệ | IP65 |
| Nhiệt độ môi trường làm việc | –25 °C đến +55 °C |
| Nhiệt độ lưu trữ | –25 °C đến +70 °C |
| Khối lượng | 140 g |
Lưới quang SICK SLG SGS4-S108N3PS1T00 dùng để làm gì?

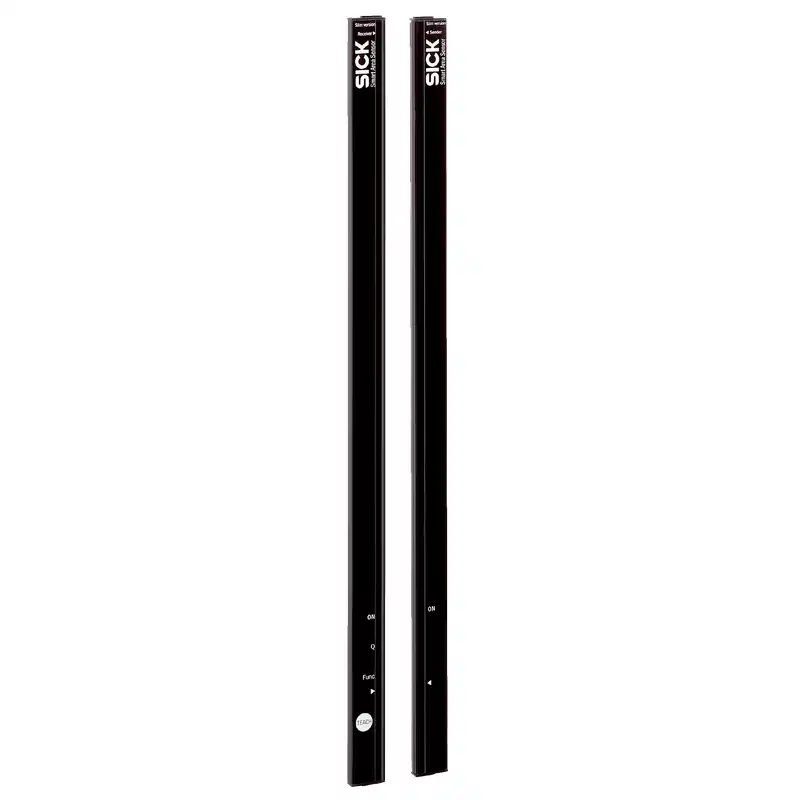

SICK SGS4-S108N3PS1T00 là lưới quang tự động dạng bộ phát – bộ thu, được thiết kế để giám sát sự xuất hiện hoặc đi qua của vật thể trong vùng phát hiện cao 1.080 mm. Thiết bị sử dụng 28 tia hồng ngoại song song, bố trí với khoảng cách 40 mm, phù hợp cho các ứng dụng phát hiện vật thể có kích thước từ khoảng 45 mm trở lên.
Khi vật thể che khuất một hoặc nhiều tia sáng, ngõ ra NPN sẽ chuyển trạng thái. Tín hiệu này có thể được đưa về PLC, bộ điều khiển máy hoặc mạch điều khiển để thực hiện các tác vụ như đếm sản phẩm, phát hiện thiếu sản phẩm, kiểm tra vị trí hoặc điều khiển cơ cấu chấp hành.
Đặc điểm nổi bật của SGS4-S108N3PS1T00
- Chiều cao vùng phát hiện 1.080 mm, thích hợp cho các khu vực cần giám sát theo chiều cao lớn.
- 28 tia song song giúp phát hiện vật thể khi vật thể đi qua vùng cảm biến.
- Khoảng cách tia 40 mm và khả năng phát hiện vật thể nhỏ nhất 45 mm.
- Tầm hoạt động 3 m, tầm xa tối đa 4 m trong điều kiện lắp đặt phù hợp.
- Ngõ ra NPN, tương thích với nhiều mạch điều khiển công nghiệp sử dụng tín hiệu DC 24 V.
- Có nút Teach-in để thực hiện cài đặt theo cấu hình của hệ thống.
- Thiết kế mỏng với chiều sâu chỉ 8,2 mm, thuận tiện lắp đặt tại các vị trí hạn chế không gian.
- Vỏ PMMA và cấp bảo vệ IP65, phù hợp với môi trường công nghiệp có bụi và hơi ẩm ở mức thông thường.
Nguyên lý hoạt động và tín hiệu điều khiển
Hệ thống gồm một bộ phát và một bộ thu đặt đối diện nhau. Bộ phát tạo các tia hồng ngoại song song, còn bộ thu tiếp nhận các tia này để xác định trạng thái thông tuyến. Khi vật thể đi vào vùng giám sát và làm gián đoạn tia sáng, bộ thu kích hoạt ngõ ra.
Model SGS4-S108N3PS1T00 có ngõ ra kiểu NPN. Khi kết nối với PLC hoặc bộ điều khiển, cần kiểm tra loại ngõ vào của thiết bị nhận tín hiệu để bảo đảm tương thích. Ngõ ra có dòng tải tối đa 100 mA; nếu tải yêu cầu dòng lớn hơn, nên sử dụng rơ-le trung gian hoặc mạch giao tiếp phù hợp.
Bộ thu có ngõ vào Teach-in và bộ phát có ngõ vào Test. Mức tín hiệu HIGH nằm trong khoảng 10–30 V, trong khi mức LOW nhỏ hơn 5 V.
Hướng dẫn lựa chọn và lắp đặt
Bố trí bộ phát và bộ thu
Bộ phát và bộ thu cần được lắp đối diện, cùng phương và không bị che khuất bởi khung máy, gá đỡ hoặc các vật thể cố định. Khoảng cách giữa hai thiết bị không nên vượt quá tầm hoạt động 3 m khi sử dụng trong điều kiện vận hành thông thường.
Căn chỉnh vùng phát hiện
Do thiết bị sử dụng tia song song, việc căn chỉnh cơ khí giữa bộ phát và bộ thu có ảnh hưởng trực tiếp đến độ ổn định của tín hiệu. Sau khi lắp đặt, cần kiểm tra trạng thái LED và thử cho vật thể đi qua toàn bộ vùng cao 1.080 mm để bảo đảm các tia hoạt động đúng.
Kiểm tra kích thước vật thể
Khoảng cách giữa các tia là 40 mm và kích thước vật thể nhỏ nhất được công bố là 45 mm đối với cấu hình tia song song. Nếu ứng dụng cần phát hiện vật thể nhỏ hơn hoặc cần xác định biên dạng chi tiết hơn, nên chọn lưới quang có bước tia nhỏ hơn hoặc công nghệ cảm biến phù hợp hơn.
Ứng dụng thực tế
- Phát hiện sản phẩm đi qua băng tải.
- Đếm sản phẩm hoặc kiện hàng trong dây chuyền tự động.
- Kiểm tra vật thể có nằm trong vùng quy định hay không.
- Giám sát chiều cao hoặc vùng trống tại khu vực cấp phôi.
- Phát hiện vật thể trong máy đóng gói, máy phân loại và hệ thống vận chuyển.
- Tạo tín hiệu dừng, cảnh báo hoặc liên động cho cơ cấu máy khi tia sáng bị che khuất.
Lưu ý khi kết nối và vận hành
- Sử dụng nguồn 24 VDC trong phạm vi 19,2–28,8 VDC.
- Kiểm tra đúng cực nguồn trước khi cấp điện dù thiết bị có bảo vệ đảo cực.
- Không đấu trực tiếp tải vượt quá dòng ngõ ra tối đa 100 mA.
- Đảm bảo bộ phát và bộ thu không bị rung lệch trong quá trình máy hoạt động.
- Giữ bề mặt quang học sạch, tránh bụi bẩn hoặc dầu bám làm suy giảm tín hiệu.
- Không lắp thiết bị tại vị trí có nhiệt độ vượt ngoài khoảng –25 °C đến +55 °C.
- IP65 giúp bảo vệ khỏi bụi và tia nước, nhưng không thay thế cho biện pháp bảo vệ khi thiết bị phải chịu ngâm nước, hóa chất hoặc tia nước áp lực cao.
SICK SLG SGS4-S108N3PS1T00 là lựa chọn phù hợp cho hệ thống phát hiện vật thể dạng tia song song với vùng giám sát cao 1.080 mm, tầm hoạt động 3 m và tín hiệu ngõ ra NPN. Khi lựa chọn, cần đặc biệt đối chiếu chiều cao phát hiện, khoảng cách tia, kích thước vật thể cần nhận biết và loại ngõ vào của bộ điều khiển để bảo đảm thiết bị đáp ứng đúng yêu cầu của dây chuyền.
