Thông số kỹ thuật lưới quang Sick SGS4-S076P3PS1W01
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | SGS4-S076P3PS1W01 |
| Hãng sản xuất | Sick |
| Tên sản phẩm | Automation light grids: SLG SGS4-S076P3PS1W01 |
| Nguyên lý cảm biến | Bộ phát – bộ thu (Sender/receiver) |
| Chiều cao vùng phát hiện | 760 mm |
| Số lượng tia | 20 tia |
| Khoảng cách giữa các tia | 40 mm |
| Kích thước vật thể phát hiện tối thiểu | 25 mm, chế độ tia chéo |
| Chế độ tia | Tia chéo được kích hoạt |
| Phạm vi hoạt động | 3 m |
| Tầm hoạt động tối đa | 4 m |
| Ngõ ra | PNP, ngõ ra hoạt động khi tia sáng bị gián đoạn |
| Điện áp nguồn | 24 VDC ±20% |
| Dòng điện ngõ ra tối đa | 100 mA |
| Thời gian đáp ứng | 57 ms, chế độ tia chéo |
| Chức năng Muting | Không kích hoạt |
| Automatic teach | Không kích hoạt |
| Nguồn sáng | Ánh sáng hồng ngoại, bước sóng 950 nm |
| Kiểu kết nối | Cáp với đầu nối đực M8, 4 chân |
| Kích thước W × H × D | 25 × 832,4 × 8,2 mm |
| Cấp bảo vệ | IP65 |
| Vật liệu vỏ | PMMA |
| Hiển thị | LED |
| Đồng bộ hóa | Quang học |
| Khối lượng | 100 g |
| Nhiệt độ môi trường khi vận hành | -25 °C đến +55 °C |
| Nhiệt độ lưu trữ | -25 °C đến +70 °C |
| Cấp bảo vệ điện | III |
Đặc điểm của Sick SGS4-S076P3PS1W01

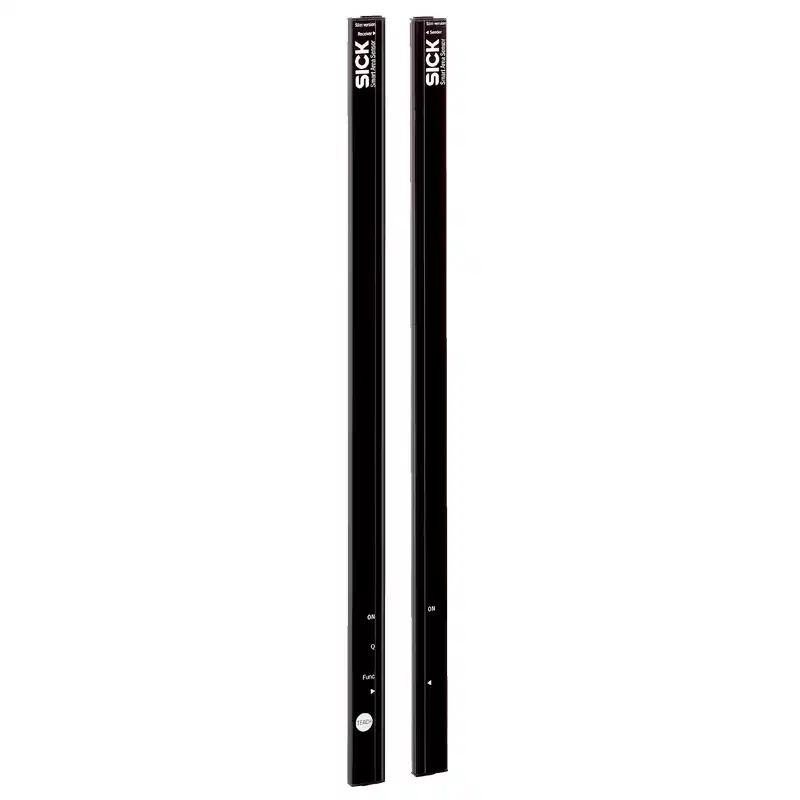

Sick SGS4-S076P3PS1W01 là lưới quang tự động hóa thuộc dòng SLG, sử dụng cấu hình bộ phát và bộ thu để giám sát một vùng không gian rộng theo chiều cao 760 mm. Thiết bị có 20 tia quang với khoảng cách tia 40 mm, phù hợp cho các ứng dụng phát hiện vật thể, kiểm tra sự hiện diện hoặc giám sát dòng sản phẩm trên máy tự động.
Model này sử dụng chế độ tia chéo. Các tia sáng giao nhau trong vùng phát hiện giúp cải thiện khả năng nhận biết vật thể có kích thước nhỏ hơn so với khoảng cách hình học thông thường giữa các tia. Kích thước vật thể phát hiện tối thiểu được xác định là 25 mm trong cấu hình tia chéo.
- Chiều cao vùng phát hiện 760 mm.
- 20 tia quang, khoảng cách tia 40 mm.
- Tầm hoạt động tối đa 4 m, phạm vi hoạt động được chỉ định 3 m.
- Ngõ ra PNP dùng để kết nối với PLC hoặc mạch điều khiển tự động hóa.
- Đèn hồng ngoại bước sóng 950 nm.
- Đồng bộ hóa quang học giữa bộ phát và bộ thu.
- Vỏ PMMA dạng mỏng, kích thước chiều sâu chỉ 8,2 mm.
- Thiết kế không tích hợp Muting, Automatic teach và bộ hỗ trợ căn chỉnh.
Nguyên lý hoạt động và tín hiệu ngõ ra
Bộ phát tạo các tia hồng ngoại hướng đến bộ thu. Khi vật thể đi vào vùng giám sát và làm gián đoạn một hoặc nhiều tia sáng, ngõ ra của bộ thu thay đổi trạng thái. Với model SGS4-S076P3PS1W01, ngõ ra được kích hoạt khi tia sáng bị gián đoạn.
Ngõ ra PNP cung cấp tín hiệu dương đến thiết bị điều khiển khi hoạt động. Vì vậy, cần kiểm tra loại ngõ vào của PLC, bộ điều khiển hoặc rơ-le trung gian trước khi đấu nối. Dòng tải ngõ ra tối đa là 100 mA; khi tải lớn hơn, nên sử dụng rơ-le hoặc bộ khuếch đại tín hiệu phù hợp.
Các ngõ vào điều khiển
Thiết bị có ngõ vào teach-in ở bộ thu và ngõ vào test ở bộ phát. Mức tín hiệu được xác định như sau:
- Mức HIGH: 10 VDC đến 30 VDC.
- Mức LOW: nhỏ hơn 5 VDC.
Model này có chức năng Automatic teach ở trạng thái không hoạt động. Khi cần sử dụng chức năng cài đặt hoặc kiểm tra tín hiệu, cần tuân thủ sơ đồ chân và cấu hình điều khiển phù hợp với hệ thống.
Đấu nối và lưu ý khi lắp đặt
Sick SGS4-S076P3PS1W01 sử dụng cáp tích hợp đầu nối đực M8 4 chân. Hệ thống cần được cấp nguồn 24 VDC trong phạm vi cho phép 19,2 đến 28,8 VDC. Nên sử dụng nguồn ổn định, có bảo vệ phù hợp và bố trí dây tín hiệu tránh song song quá gần với dây động lực hoặc nguồn gây nhiễu.
- Lắp bộ phát và bộ thu đối diện nhau, bảo đảm toàn bộ vùng tia nằm trong khu vực cần giám sát.
- Căn chỉnh trục quang học chính xác vì model không có bộ hỗ trợ căn chỉnh.
- Giữ bề mặt quang học sạch, không để bụi, dầu hoặc hơi nước che khuất cửa sổ phát và thu.
- Không để vật phản xạ mạnh hoặc nguồn sáng cường độ cao chiếu trực tiếp vào bộ thu.
- Khoảng cách lắp đặt thực tế nên nằm trong phạm vi hoạt động 3 m để duy trì độ tin cậy tín hiệu.
- Kiểm tra hướng logic ngõ ra trước khi đưa máy vào chu trình tự động.
Ứng dụng phù hợp
Với vùng phát hiện cao 760 mm và cấu hình tia chéo, thiết bị thích hợp cho các hệ thống tự động hóa không yêu cầu chức năng an toàn chuyên dụng, chẳng hạn:
- Phát hiện sản phẩm đi qua băng tải.
- Kiểm tra sự hiện diện hoặc thiếu sản phẩm trong vùng thao tác.
- Đếm hoặc xác nhận vật thể trên dây chuyền đóng gói.
- Giám sát cửa ra vào, khu vực cấp phôi và vị trí chuyển tiếp giữa các công đoạn.
- Phát hiện vật thể trong các hệ thống phân loại và vận chuyển hàng hóa.
- Giám sát vùng trống hoặc vùng chắn sáng trong máy công nghiệp.
Thiết bị có cấp bảo vệ IP65, phù hợp với môi trường công nghiệp có bụi và nước bắn ở mức độ thông thường. Không nên sử dụng sản phẩm trong môi trường ngâm nước, nơi có hóa chất ăn mòn mạnh hoặc điều kiện vượt quá dải nhiệt độ vận hành từ -25 °C đến +55 °C.
Phân biệt nhu cầu phát hiện thông thường và bảo vệ an toàn
SGS4-S076P3PS1W01 là lưới quang tự động hóa dùng để phát hiện vật thể và cung cấp tín hiệu điều khiển. Sản phẩm không nên được mặc định thay thế cho màn chắn sáng an toàn hoặc thiết bị bảo vệ máy chuyên dụng. Nếu ứng dụng yêu cầu bảo vệ người vận hành, dừng máy an toàn hoặc đáp ứng tiêu chuẩn an toàn chức năng, cần lựa chọn thiết bị an toàn phù hợp và thiết kế mạch an toàn riêng.
Thông tin lựa chọn đúng model
Khi đặt mua hoặc thay thế, cần kiểm tra đầy đủ mã SGS4-S076P3PS1W01. Các thông số nhận diện quan trọng của đúng biến thể này gồm chiều cao phát hiện 760 mm, 20 tia, khoảng cách tia 40 mm, tia chéo được kích hoạt, ngõ ra PNP, tầm hoạt động tối đa 4 m và đầu nối M8 4 chân. Không nên thay thế trực tiếp bằng model khác trong cùng dòng nếu chưa xác nhận lại chiều cao phát hiện, số tia, chế độ tia, kiểu ngõ ra và chức năng tích hợp.
