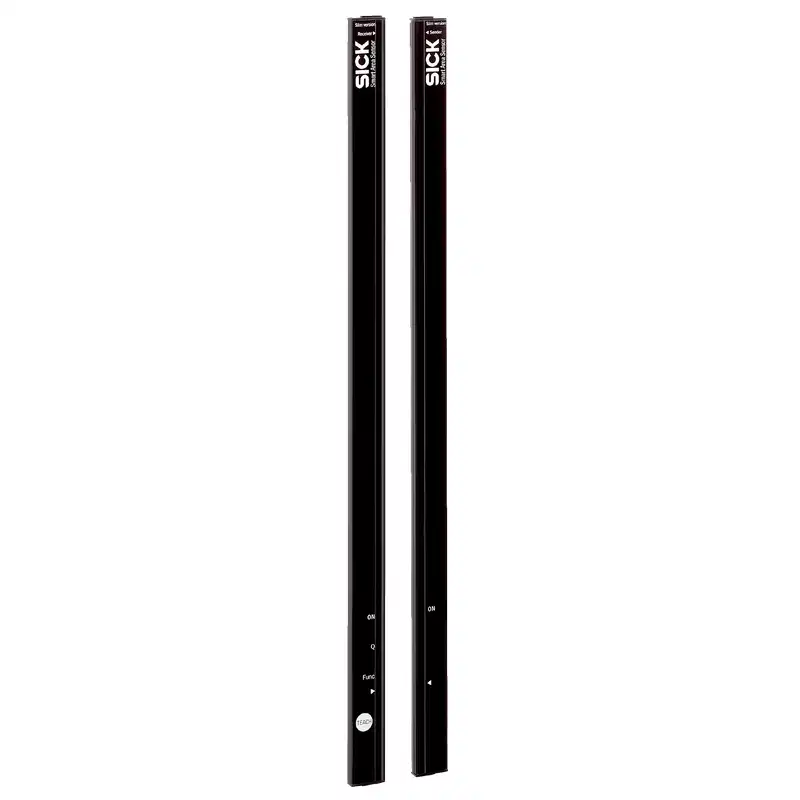

Lưới quang điện Sick SAS4-S012P7PS2T0A 4 tia

Thông số kỹ thuật lưới quang điện Sick SAS4-S012P7PS2T0A

Đặc điểm của Sick SAS4-S012P7PS2T0A

Sick SAS4-S012P7PS2T0A là lưới quang điện dạng bộ phát–bộ thu, sử dụng 4 tia hồng ngoại song song để phát hiện vật thể đi qua vùng giám sát. Với chiều cao phát hiện 120 mm và khoảng cách giữa các tia 40 mm, thiết bị phù hợp với các ứng dụng cần nhận biết sự hiện diện, vị trí hoặc tình trạng che chắn của vật thể trên dây chuyền tự động.

Model này có khoảng cách hoạt động 7 m, khoảng cách tối đa 10 m và thời gian đáp ứng 19 ms. Ngõ ra PNP cho phép kết nối trực tiếp với nhiều loại ngõ vào số của PLC, bộ điều khiển máy hoặc thiết bị tự động hóa sử dụng tín hiệu DC 24 V.

• Thiết kế 4 tia, vùng phát hiện cao 120 mm.
• Tia song song giúp xác định vật thể tại các vị trí riêng biệt trong vùng quét.
• Vật thể tối thiểu có thể phát hiện theo cấu hình tia song song là 45 mm.
• Đèn hồng ngoại bước sóng 950 nm, phù hợp cho các ứng dụng cảm biến công nghiệp.
• Có nút Teach-in để thiết lập cảm biến.
• Tích hợp bộ phận hỗ trợ căn chỉnh, giúp thuận tiện hơn khi lắp đặt bộ phát và bộ thu.
• Vỏ PMMA nhỏ gọn, cấp bảo vệ IP65.
• Mạch bảo vệ chống đấu ngược cực nguồn, chống ngắn mạch ngõ ra và chống xung nhiễu.

Nguyên lý hoạt động và tín hiệu ngõ ra

Bộ phát tạo các tia hồng ngoại song song hướng đến bộ thu. Khi toàn bộ đường truyền quang thông suốt, bộ thu nhận được tín hiệu từ các tia. Khi vật thể cắt một hoặc nhiều tia, trạng thái ngõ ra thay đổi theo cấu hình của cảm biến.

Ở model SAS4-S012P7PS2T0A, ngõ ra PNP không hoạt động khi tia sáng bị gián đoạn. Tín hiệu có thể được đưa về ngõ vào số của PLC hoặc bộ điều khiển để thực hiện các tác vụ như đếm sản phẩm, phát hiện sản phẩm đi qua, kiểm tra vị trí hoặc dừng máy khi vùng giám sát bị che chắn.

Các tín hiệu điều khiển

Thiết bị có ngõ vào Teach-in ở bộ thu và ngõ vào Test ở bộ phát. Mức tín hiệu HIGH nằm trong khoảng 10–30 V, còn mức LOW nhỏ hơn 5 V. Khi tích hợp vào hệ thống điều khiển, cần sử dụng nguồn 24 VDC ổn định và bảo đảm mức tín hiệu phù hợp với mạch điều khiển.

Hướng dẫn lựa chọn vị trí lắp đặt

SAS4-S012P7PS2T0A cần được lắp theo cặp gồm bộ phát và bộ thu, đối diện nhau trong cùng một trục quang. Khoảng cách giữa hai bộ phận phải nằm trong phạm vi làm việc của cảm biến; đối với cấu hình này, khoảng cách hoạt động là 7 m.

• Căn thẳng bộ phát và bộ thu trước khi đưa thiết bị vào vận hành.
• Sử dụng chức năng hỗ trợ căn chỉnh để tối ưu khả năng nhận tia.
• Tránh lắp cảm biến đối diện trực tiếp với nguồn sáng mạnh hoặc bề mặt phản xạ gây nhiễu quang.
• Không để vật liệu, giá đỡ hoặc dây dẫn che khuất một phần vùng tia trong quá trình hoạt động.
• Chừa không gian phù hợp để thao tác nút Teach-in và kiểm tra đèn LED.
• Kiểm tra cấp nguồn, cực tính và tải ngõ ra trước khi đấu nối vào PLC hoặc thiết bị chấp hành.

Ứng dụng thực tế

Nhờ cấu hình 4 tia và vùng phát hiện 120 mm, lưới quang điện Sick SAS4-S012P7PS2T0A có thể được sử dụng trong nhiều hệ thống tự động hóa cần phát hiện vật thể không tiếp xúc, chẳng hạn:

• Phát hiện sản phẩm trên băng tải.
• Đếm sản phẩm hoặc kiện hàng đi qua vị trí kiểm tra.
• Kiểm tra sự hiện diện của vật thể trong vùng cấp phôi.
• Giám sát vị trí sản phẩm trong máy đóng gói và máy lắp ráp.
• Phát hiện vật cản hoặc tình trạng che tia trong cơ cấu tự động.
• Kiểm tra chiều cao hoặc vị trí tương đối của sản phẩm theo các tia quang.

Lưu ý khi sử dụng Sick SAS4-S012P7PS2T0A

Thiết bị đạt cấp bảo vệ IP65, phù hợp với môi trường công nghiệp có bụi và nước bắn ở mức thông thường nhưng không nên sử dụng trong điều kiện ngâm nước hoặc chịu tia nước áp lực cao. Bề mặt quang học cần được giữ sạch để tránh làm suy giảm tín hiệu nhận.

Trước khi vận hành, cần xác nhận đúng bộ phát, bộ thu, điện áp 24 VDC, kiểu ngõ ra PNP và tải kết nối không vượt quá 100 mA. Khi thay thế cảm biến trong hệ thống hiện có, cần kiểm tra đồng thời kích thước lắp đặt, loại đầu nối M8 4 chân, logic ngõ ra và khoảng cách làm việc để bảo đảm tương thích.
