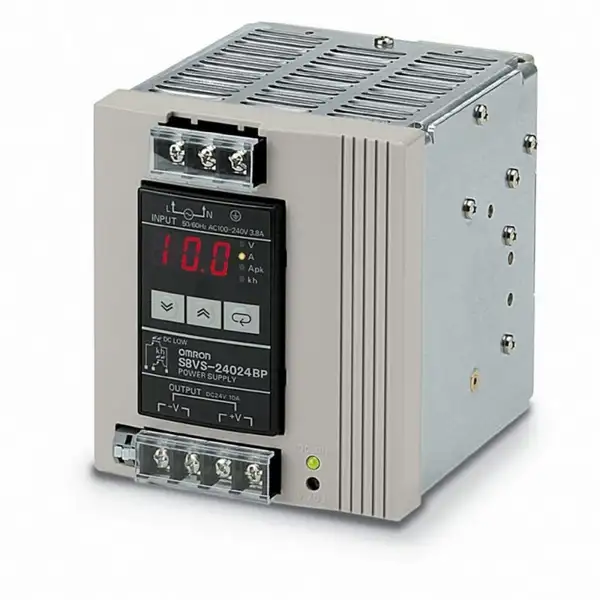

Bộ nguồn Omron S8VS-24024BP 240W

Name: Bộ nguồn Omron S8VS-24024BP 240W
Brand: Hải Phòng Tech
SKU: S8VS-24024BP
Price: 656 VND
Availability: InStock

656 VNĐ

Mã sản phẩm: S8VS-24024BP
Nhà Sản Xuất: Omron
Chất lượng: Hàng chính hãng, Mới 100%
Bảo hành: 12 tháng
Chứng từ: Hóa đơn VAT

Thông số kỹ thuật bộ nguồn Omron S8VS-24024BP

Thông số	Giá trị chi tiết
Mã sản phẩm	S8VS-24024BP
Hãng sản xuất	Omron
Công suất định mức	240 W
Điện áp ngõ ra	24 VDC
Dải điều chỉnh điện áp	-10% đến +15% (bằng chiết áp V.ADJ)
Dòng điện ngõ ra định mức	10 A
Điện áp ngõ vào (AC)	100 – 240 VAC (Dải cho phép: 85 – 264 VAC, 50/60 Hz)
Điện áp ngõ vào (DC)	80 – 370 VDC
Hiệu suất chuyển đổi	87% (nguồn vào 100 VAC) / 89% (nguồn vào 200 VAC)
Màn hình hiển thị tích hợp	LED 7 đoạn (3 chữ số) hiển thị điện áp, dòng tải, dòng đỉnh và thời gian chạy
Chức năng giám sát	Đếm tổng thời gian hoạt động tích lũy (Total Run Time Monitor)
Ngõ ra cảnh báo (Alarm Output)	Transistor PNP (nguồn dòng), hở cực thu (Open Collector)
Kiểu chân đấu nối	Đầu cốt siết vít (Screw terminal)
Phương thức lắp đặt	Gá trên thanh ray DIN (DIN Rail 35 mm)
Cơ chế bảo vệ	Quá tải (Overload), Quá áp (Overvoltage), Quá nhiệt (Overheating)
Nhiệt độ vận hành	-10°C đến +60°C (có suy giảm tải theo đường cong đặc tính)
Kích thước (Rộng x Cao x Sâu)	100 × 115 × 125.2 mm
Trọng lượng	Khoảng 950 g

Dòng nguồn S8VS của Omron được phân chia nhiều cấu hình dựa trên tính năng hiển thị và dạng tín hiệu điều khiển. Cụ thể với mã S8VS-24024BP:

24024: Công suất danh định 240 W với điện áp ra chuẩn 24 VDC (dòng liên tục 10 A).

Ký tự “B”: Tích hợp màn hình kỹ thuật số hiển thị điện áp, dòng điện thực tế, giá trị dòng đỉnh (peak current) và chức năng giám sát tổng thời gian vận hành tích lũy (Total Run Time Monitor). Khi thời gian hoạt động đạt ngưỡng cài đặt, bộ nguồn sẽ kích hoạt tín hiệu báo động.

Ký tự “P”: Đầu ra tín hiệu báo động dạng PNP transistor (sourcing output). Đây là điểm khác biệt cốt lõi so với model S8VS-24024B tiêu chuẩn sử dụng ngõ ra NPN.

Việc lựa chọn hậu tố “BP” thay vì model tiêu chuẩn không có chữ “P” phụ thuộc trực tiếp vào cấu trúc logic điều khiển của hệ thống:

S8VS-24024B (NPN Output): Khi kích hoạt cảnh báo, chân output sẽ kéo xuống mass (0V – Sinking). Thích hợp đấu nối trực tiếp vào các mô-đun PLC cấu hình Common dương (+24V).

S8VS-24024BP (PNP Output): Khi kích hoạt cảnh báo, chân output phát mức điện áp dương (+24V – Sourcing). Dạng tín hiệu này tương thích hoàn toàn với tiêu chuẩn điều khiển công nghiệp Châu Âu và các khối PLC có chân Common âm (0V). Thiết kế này hạn chế rủi ro kích hoạt nhầm tín hiệu trong trường hợp dây dẫn bị chạm chập đất (chạm vỏ).

Bộ nguồn cung cấp khả năng trực quan hóa trạng thái tải của toàn bộ tủ điện mà không cần lắp thêm đồng hồ đo phụ trợ:

Giám sát điện áp và dòng điện tức thời: Hỗ trợ kỹ thuật viên kiểm tra nhanh độ sụt áp hoặc tình trạng tiêu thụ tải của các thiết bị ngoại vi trong quá trình máy chạy.

Đo dòng tải đỉnh (Peak Current Hold): Ghi lại giá trị dòng điện cao nhất từng xuất hiện (ví dụ: dòng khởi động của van điện từ tử, rơ-le hoặc động cơ servo nhỏ). Dữ liệu này giúp đánh giá hệ thống có bị tiệm cận ngưỡng quá tải hay không.

Giám sát tuổi thọ thiết bị (Total Run Time): Đếm số giờ hoạt động theo bước nhảy 100 giờ (0.1 kh). Người dùng có thể thiết lập mức cảnh báo từ 0.1 đến 87.6 kh (tương đương tối đa 10 năm) để lên kế hoạch bảo dưỡng định kỳ, thay thế linh kiện trước khi xảy ra sự cố đột ngột.

S8VS-24024BP được trang bị dải thông số chịu xung vượt trội để xử lý các loại tải công nghiệp phức tạp:

Chịu dòng đỉnh lên đến 120%: Bộ nguồn có thể duy trì công suất tức thời vượt mức định mức trong khoảng thời gian ngắn mà không ngắt áp, phù hợp cho các tải có dòng nạp tụ hoặc dòng mở cuộn coil lớn.

Bảo vệ quá tải (Overload Protection): Tự động kích hoạt chế độ sụt áp (Inverted L drop) khi dòng vượt quá 105% tải định mức. Thiết bị sẽ tự động phục hồi về điện áp 24V tiêu chuẩn ngay khi nguyên nhân ngắn mạch hoặc quá tải được xử lý.

Bảo vệ quá áp (Overvoltage Protection): Ngắt xung dao động ngõ ra nếu điện áp phản hồi vượt quá ngưỡng an toàn (thường trên 130%), bảo vệ toàn diện các mô-đun PLC, cảm biến và thiết bị điện tử nhạy cảm phía sau.

Bảo vệ quá nhiệt (Overheating Protection): Tự động ngắt nguồn khi nhiệt độ khối tản nhiệt bên trong vượt ngưỡng cho phép, tránh nguy cơ cháy nổ linh kiện bán dẫn.

Hướng lắp đặt: Luôn gắn bộ nguồn theo phương thẳng đứng trên thanh ray DIN tiêu chuẩn (35 mm) để tạo đối lưu không khí tự nhiên qua các khe thông gió bên trên và bên dưới thân máy. Không lắp nguồn nằm ngang hoặc úp mặt.

Khoảng cách thông gió: Cần chừa khoảng trống tối thiểu 20 mm ở hai bên hông và ít nhất 25 mm ở mặt trên, mặt dưới của bộ nguồn để đảm bảo luồng khí lưu thông ổn định.

Đấu nối dây điện: Khuyến nghị sử dụng đầu cốt tròn hoặc chữ Y có kích thước phù hợp với ốc siết M4. Dây cấp nguồn AC và dây DC tải công suất lớn (10 A) cần chọn tiết diện lõi đồng tối thiểu từ 1.5 mm² đến 2.5 mm² nhằm tránh phát nhiệt trên đường dây.

Hiệu chỉnh điện áp: Chiết áp điều chỉnh V.ADJ cho phép tinh chỉnh điện áp để bù sụt áp cho các đường dây cấp xa. Cần xoay nhẹ nhàng bằng tuốc-nơ-vít cách điện và kiểm tra đồng thời giá trị điện áp trên màn hình hiển thị.
