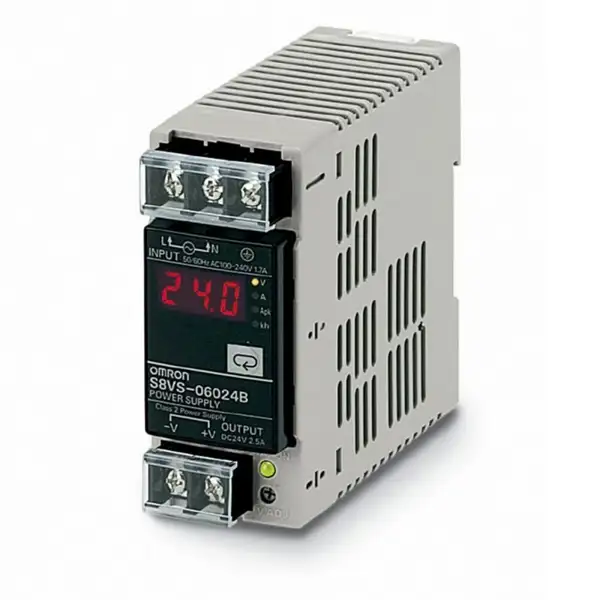

Thông số kỹ thuật Omron S8VS-06024B
| Thông số | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | S8VS-06024B |
| Hãng sản xuất | Omron |
| Công suất định mức | 60 W |
| Điện áp ngõ ra định mức | 24 VDC |
| Dòng điện ngõ ra định mức | 2.5 A |
| Dải điều chỉnh điện áp ngõ ra | -10% đến +15% (điều chỉnh qua biến trở V.ADJ trên mặt máy) |
| Điện áp nguồn cấp danh định | 100 – 240 VAC (50/60 Hz) |
| Dải điện áp đầu vào cho phép | 85 – 264 VAC hoặc 80 – 370 VDC |
| Hiệu suất chuyển đổi | Khoảng 85% (nguồn vào 200 VAC) / 81% (nguồn vào 100 VAC) |
| Màn hình hiển thị | LED 7 đoạn, 3 chữ số hiển thị điện áp, dòng điện, dòng đỉnh và thời gian chạy |
| Chức năng giám sát chuyên biệt | Đếm tổng thời gian vận hành tích lũy (Total Run-time Monitor) |
| Ngõ ra cảnh báo (Alarm output) | Ngõ ra bán dẫn Transistor NPN (Sinking), tối đa 30 VDC, 50 mA |
| Chế độ bảo vệ quá tải | 105% đến 160% dòng định mức, cơ chế bảo vệ ngược dòng dạng gấp (tự phục hồi) |
| Chế độ bảo vệ quá áp | Có ngắt bảo vệ khi vượt ngưỡng an toàn (phục hồi sau khi ngắt nguồn > 3 phút) |
| Nhiệt độ vận hành môi trường | -10°C đến 60°C (có suy giảm công suất khi nhiệt độ trên 50°C) |
| Kiểu lắp đặt | Gắn thanh ray DIN Rail chuẩn 35 mm |
| Kiểu kết nối | Cầu đấu bắt vít (Screw terminal) |
| Kích thước (Rộng x Cao x Sâu) | 40 × 95 × 108.3 mm |
| Trọng lượng | Khoảng 330 g |
Chức năng đếm thời gian vận hành tích lũy (Total Run-time Monitor)
Ký tự hậu tố “B” trên mã sản phẩm S8VS-06024B chỉ định đây là dòng nguồn được tích hợp đồng hồ đếm tổng thời gian hoạt động thực tế của thiết bị. Tính năng này được ứng dụng trực tiếp vào việc lập lịch trình bảo trì định kỳ cho toàn bộ dây chuyền sản xuất hoặc tủ điều khiển mà không cần lắp thêm bộ đếm giờ riêng biệt bên ngoài.
- Màn hình LED đa chức năng: Thông qua nút nhấn chuyển đổi chế độ, màn hình hiển thị tuần tự 4 giá trị: Điện áp thực tế (V), Dòng tải tiêu thụ thực tế (A), Dòng điện đỉnh từng xuất hiện (Peak hold current theo A), và Tổng thời gian vận hành tích lũy (tính theo đơn vị kh – nghìn giờ, dải đo từ 0.0 đến 99.9 kh, tương đương 0 đến 99.900 giờ).
- Cài đặt mốc cảnh báo: Người vận hành có thể thiết lập ngưỡng thời gian mong muốn (ví dụ: sau 10.000 giờ máy chạy cần bảo trì vòng bi hoặc thay dầu bôi trơn). Khi đồng hồ tích lũy chạm ngưỡng cài đặt, màn hình sẽ nhấp nháy luân phiên giá trị giờ và tín hiệu cảnh báo.
- Ngõ ra tín hiệu cảnh báo: S8VS-06024B được trang bị tiếp điểm transistor kiểu NPN (cực góp hở). Khi thời gian chạy vượt mốc thiết lập, transistor sẽ đóng mạch để gửi tín hiệu 24 VDC về PLC, còi báo hoặc đèn tháp trên máy để yêu cầu bảo dưỡng kỹ thuật.
Sự khác biệt giữa S8VS-06024B và các biến thể trong dòng S8VS 60W
Khi lựa chọn bộ nguồn 60W thuộc series S8VS của Omron, cần phân biệt rõ ký tự phía sau để chọn đúng tính năng giám sát cần thiết:
- S8VS-06024 (Bản tiêu chuẩn): Không có màn hình LED, không có ngõ ra cảnh báo. Phù hợp cho các tải tiêu chuẩn, nơi không yêu cầu giám sát trực tiếp dòng tải hay trạng thái vận hành trên mặt tủ.
- S8VS-06024A: Tích hợp màn hình LED nhưng giám sát dự đoán tuổi thọ tụ điện (Maintenance Forecast Monitor) dựa trên nhiệt độ bên trong nguồn, hiển thị thời gian còn lại trước khi tụ lão hóa theo năm (0.0 đến 9.9 năm).
- S8VS-06024B: Tích hợp màn hình LED và đếm tổng thời gian chạy thực tế của hệ thống (Total Run-time Monitor tính bằng kh), ngõ ra cảnh báo kiểu NPN (chìm – Sinking).
- S8VS-06024BP: Tương đồng chức năng đo thời gian với model B, nhưng ngõ ra cảnh báo là transistor PNP (nguồn phát – Sourcing), thường dùng cho các hệ thống điều khiển chuẩn châu Âu.
Đặc điểm ngõ ra cảnh báo NPN và cách đấu nối
Cầu đấu điều khiển của S8VS-06024B cung cấp chân tín hiệu cảnh báo đếm thời gian. Do đây là loại ngõ ra NPN Open Collector (Sinking), cách đấu dây yêu cầu:
- Cực âm của tải phụ tải báo động (hoặc chân Input Sink của PLC) kết nối vào chân ngõ ra cảnh báo của bộ nguồn.
- Cực dương của tải phụ được cấp từ nguồn 24 VDC ngoài hoặc chính chân (+) 24V của S8VS.
- Dòng điện qua ngõ ra cảnh báo này không được vượt quá 50 mA và điện áp chịu đựng tối đa là 30 VDC. Nếu cần điều khiển cuộn hút rơ-le trung gian công suất lớn, phải gắn thêm diode triệt tiêu xung ngược song song với cuộn dây.
Lưu ý lắp đặt và suy giảm công suất theo nhiệt độ
Để đảm bảo độ bền của các linh kiện bán dẫn và độ chính xác của cảm biến nhiệt bên trong nguồn S8VS-06024B, quá trình lắp ráp trên tủ điện cần tuân thủ các điều kiện tản nhiệt:
- Hướng lắp đặt: Luôn gắn bộ nguồn theo phương thẳng đứng (ngõ vào AC ở phía dưới hoặc tùy phiên bản, các rãnh tản nhiệt hướng lên trên) trên thanh ray DIN. Không lắp nguồn nằm ngang hoặc úp ngược vì sẽ cản trở đối lưu nhiệt tự nhiên.
- Khoảng cách thông gió: Cần chừa tối thiểu 20 mm khoảng trống ở hai bên cạnh hông với các thiết bị sinh nhiệt khác, và ít nhất 25 mm ở phía trên và dưới thân nguồn để luồng không khí làm mát lưu thông liên tục.
- Đường cong suy giảm công suất (Derating): Nguồn hoạt động đủ 100% tải (2.5 A) trong dải nhiệt độ môi trường từ -10°C đến 50°C. Từ trên 50°C đến 60°C, công suất định mức giảm tuyến tính xuống còn khoảng 50% tải (tương đương 1.25 A). Cần tính toán hệ số an toàn nếu tủ điện đặt trong môi trường xưởng có nhiệt độ cao.
