Thông số kỹ thuật bộ nguồn Omron S8FS-G30024CD-500

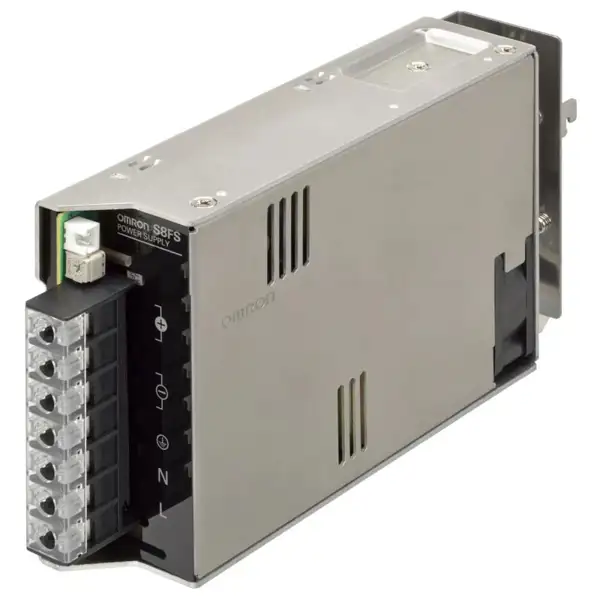

Bộ nguồn chuyển mạch Omron S8FS-G30024CD-500 là giải pháp cấp nguồn DC 24V công suất cao 300W tiêu chuẩn công nghiệp, tích hợp sẵn đế gài thanh ray DIN và nắp che cầu đấu an toàn.
| Thông số | Giá trị chi tiết |
|---|---|
| Hãng sản xuất | Omron |
| Mã sản phẩm | S8FS-G30024CD-500 |
| Công suất định mức | 300 W |
| Điện áp ngõ ra định mức | 24 VDC |
| Dòng điện ngõ ra định mức | 14 A |
| Dải điều chỉnh điện áp ngõ ra | 21.6 đến 27.6 VDC (thông qua biến trở V.ADJ) |
| Dải điện áp ngõ vào (AC) | 85 đến 264 VAC (1 pha, tần số 50/60 Hz) |
| Dải điện áp ngõ vào (DC) | 120 đến 370 VDC |
| Hiệu suất chuyển đổi | 87% (ngõ vào 100 VAC) / 89% (ngõ vào 200 VAC) |
| Phương thức làm mát | Quạt tản nhiệt tích hợp bên trong (cưỡng bức bằng gió) |
| Kiểu lắp đặt | Gài thanh ray DIN (DIN Rail) |
| Kiểu đấu nối | Cầu đấu bắt vít hướng mặt trước (Screw terminal block) |
| Chức năng bảo vệ | Quá tải (ngắt/tự phục hồi), quá áp, quá nhiệt, ngắn mạch |
| Nhiệt độ vận hành | -20°C đến 70°C (có suy giảm tải theo đường cong đặc tính) |
| Chỉ thị trạng thái | Đèn LED màu xanh (DC ON) |
Ý nghĩa các ký tự trong mã sản phẩm S8FS-G30024CD-500
Dòng nguồn S8FS-G của Omron có nhiều tùy chọn cấu hình cơ khí và phụ kiện. Cấu trúc mã S8FS-G30024CD-500 thể hiện cấu hình xuất xưởng chuyên biệt:
- 300: Công suất tải định mức 300W.
- 24: Điện áp đầu ra chuẩn 24VDC.
- C: Loại vỏ hộp kim loại có nắp che bảo vệ (Covered type), hạn chế bụi và dị vật xâm nhập.
- D: Tích hợp sẵn ngàm gắn ray DIN phía sau đáy, thuận tiện lắp đặt nhanh vào tủ điện điều khiển tiêu chuẩn mà không cần mua thêm gá sắt ngoài.
- 500: Phiên bản xuất xưởng tiêu chuẩn thương mại có kèm nắp nhựa đậy mặt cầu đấu vít nhằm tăng cường mức độ an toàn chống chạm chập vô ý.
Đặc điểm thiết kế và khả năng vận hành
Bộ nguồn S8FS-G30024CD-500 được tối ưu hóa cho các hệ thống máy móc tự động hóa có mật độ thiết bị dày đặc, cần nguồn tải 24V dòng lớn lên đến 14A.
Cơ chế tản nhiệt bằng quạt cưỡng bức
Khác biệt với các model dải công suất dưới 150W sử dụng phương pháp tản nhiệt đối lưu tự nhiên, model 300W được trang bị một quạt hút làm mát bên trong khung vỏ kim loại. Thiết kế này duy trì luồng khí làm mát liên tục đi qua cuộn cảm và linh kiện bán dẫn công suất, giảm tích tụ nhiệt cục bộ và duy trì độ ổn định khi cấp dòng tải cao liên tục trong tủ điện kín.
Khả năng thích ứng điện áp nguồn rộng
Khối nguồn xử lý tốt sự trồi sụt của lưới điện công nghiệp. Khi nguồn AC dao động trong khoảng từ 85V đến 264V hoặc khi cấp nguồn DC một chiều từ 120V đến 370V, bộ nguồn vẫn duy trì ổn định mức điện áp 24VDC tại đầu ra mà không làm sụt áp gây khởi động lại PLC, HMI hay rơ le trung gian.
Chống rung lắc và tăng độ bền cơ khí
Khung vỏ kim loại nguyên khối kết hợp với ngàm ray DIN chắc chắn giúp bộ nguồn chịu được rung động liên tục trong môi trường nhà máy, hạn chế tình trạng lỏng kết nối hoặc xô lệch vị trí so với các dòng nguồn gắn mặt phẳng bắt vít thông thường.
Quy tắc đấu nối và phân bổ tải thực tế
Khi lắp đặt bộ nguồn 14A này trong tủ điện công nghiệp, kỹ thuật viên cần tuân thủ các điểm mấu chốt sau để đảm bảo độ bền tối đa:
- Chọn tiết diện cáp phù hợp: Với dòng ra tối đa 14A, dây cáp DC ra tải phải có tiết diện tối thiểu từ 2.5 mm² đến 4.0 mm² để hạn chế hiện tượng sụt áp dọc đường dây và tránh quá nhiệt dây dẫn.
- Khoảng cách thông gió: Quạt làm mát cần không gian hút và xả khí thông thoáng. Cần để khoảng trống tối thiểu 20 mm ở hai bên và ít nhất 40 mm ở mặt thông khí của quạt để đảm bảo lưu lượng gió lưu thông.
- Bù áp trên đường dây dài: Trong trường hợp dây dẫn từ tủ điện đến cơ cấu chấp hành ở xa, có thể xoay biến trở
V.ADJtheo chiều kim đồng hồ để nâng nhẹ điện áp lên khoảng 24.5V – 25V nhằm bù lượng áp hao hụt do điện trở dây. - Sử dụng đầu cos kim: Toàn bộ đầu dây cấp nguồn AC (L, N, PE) và ngõ ra DC (+V, -V) nên được bấm đầu cos chĩa hoặc cos tròn phủ nhựa cách điện trước khi siết ốc để đảm bảo diện tích tiếp xúc điện lớn nhất, ngăn ngừa phóng tia lửa điện do tiếp xúc kém.
So sánh S8FS-G30024CD-500 với các biến thể cùng công suất
Để chọn đúng linh kiện thay thế hoặc lắp mới, việc phân biệt model S8FS-G30024CD-500 với các model cùng dải công suất trong dòng S8FS-G là rất cần thiết:
- So với S8FS-G30024C: Model đuôi C tiêu chuẩn chỉ hỗ trợ bắt vít trực tiếp vào tấm panel tủ điện (mặt lưng phẳng có lỗ ren). Model S8FS-G30024CD-500 được gắn sẵn tấm gá ray DIN phía sau, tiết kiệm thời gian gia công khoan taro lỗ trên tủ.
- So với S8FS-G15024CD: Bản 150W (dòng ra 6.25A) làm mát bằng đối lưu tự nhiên, không có tiếng ồn quạt nhưng công suất chỉ bằng một nửa. Khi hệ thống mở rộng thêm nhiều van điện từ (solenoid), cảm biến hoặc động cơ bước công suất nhỏ, model 300W S8FS-G30024CD-500 là phương án bắt buộc để tránh quá tải nguồn.
