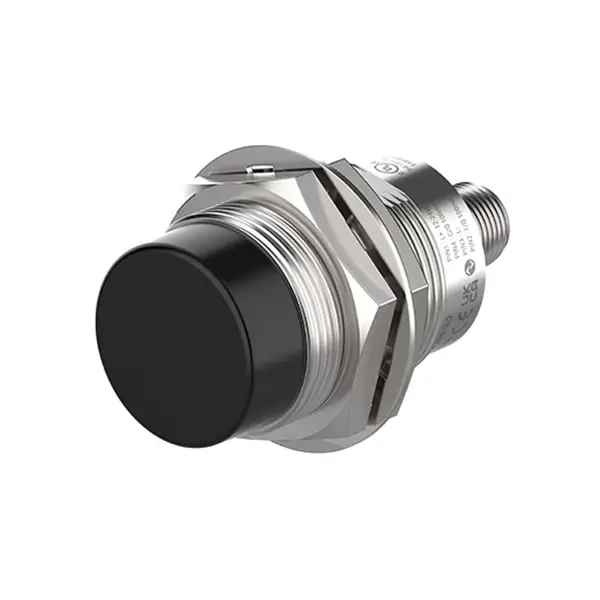

Thông số kỹ thuật Cảm biến tiệm cận PRDCM30-25D-IL2 PRD Series AUTONICS
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | PRDCM30-25D-IL2 |
| Hãng sản xuất | AUTONICS |
| Dòng sản phẩm | PRD Series |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Kiểu lắp đặt | Non-flush |
| Đường kính thân cảm biến | Ø30 mm |
| Khoảng cách phát hiện | 25 mm |
| Khoảng cách phát hiện tiêu chuẩn | 75 × 75 × 1 mm, vật liệu sắt |
| Độ trễ | Tối đa 10% khoảng cách phát hiện |
| Tần số đáp ứng | 100 Hz |
| Chế độ hoạt động | IO-Link và SIO |
| Nguồn cấp | 12–24 VDC, dao động điện áp P-P không quá 10% |
| Điện áp hoạt động | 10–30 VDC |
| Dòng tiêu thụ | Chế độ IO-Link: tối đa 25 mA; chế độ SIO: tối đa 20 mA |
| Ngõ ra điều khiển | Tối đa 100 mA |
| Điện áp dư | Tối đa 2 V |
| Mạch bảo vệ | Bảo vệ quá áp, quá dòng/ngắn mạch ngõ ra và nối ngược cực nguồn |
| Kết nối | Giắc cắm đầu đực M12 |
| Cấu trúc bảo vệ | IP67 |
| Nhiệt độ môi trường | -25 đến 70°C, không đóng băng hoặc ngưng tụ |
| Độ ẩm môi trường | 35–95% RH, không đóng băng hoặc ngưng tụ |
| Vật liệu | Vỏ và đai ốc bằng đồng thau mạ niken; vòng đệm bằng sắt mạ niken; mặt phát hiện bằng PBT |
| Khối lượng thiết bị | Khoảng 138 g |
Đặc điểm của cảm biến tiệm cận PRDCM30-25D-IL2
PRDCM30-25D-IL2 là cảm biến tiệm cận cảm ứng từ thuộc dòng PRD của AUTONICS, được thiết kế để phát hiện vật thể kim loại ở khoảng cách tối đa 25 mm mà không cần tiếp xúc trực tiếp. Với thân cảm biến đường kính Ø30 mm và kiểu lắp non-flush, model này phù hợp với các vị trí cần khoảng cách phát hiện tương đối lớn và không gian lắp đặt ổn định.
Cảm biến hoạt động bằng cách tạo ra trường điện từ tại mặt phát hiện. Khi vật kim loại đi vào vùng cảm ứng, sự thay đổi của trường điện từ được xử lý để tạo tín hiệu ngõ ra. Nhờ đó, thiết bị có thể xác định vị trí, hành trình hoặc sự xuất hiện của chi tiết kim loại trong dây chuyền tự động hóa.
- Khoảng cách phát hiện 25 mm, phù hợp với các ứng dụng cần nhận biết vật thể ở khoảng cách xa hơn loại cảm biến tiêu chuẩn thông thường.
- Hỗ trợ hai chế độ IO-Link và SIO, cho phép sử dụng linh hoạt trong hệ thống điều khiển hiện có hoặc hệ thống tự động hóa có giao tiếp IO-Link.
- Tần số đáp ứng 100 Hz, đáp ứng các ứng dụng phát hiện và kiểm tra vật thể trong dây chuyền máy tự động.
- Thân cảm biến kim loại Ø30 mm chắc chắn, phù hợp với môi trường lắp đặt công nghiệp.
- Đầu nối M12 giúp thuận tiện khi lắp đặt, tháo thay thế và bảo trì.
- Cấp bảo vệ IP67, bảo vệ thiết bị trước bụi và nước khi được lắp đặt đúng kỹ thuật.
IO-Link và chế độ SIO trên PRDCM30-25D-IL2
PRDCM30-25D-IL2 có thể vận hành ở chế độ SIO để sử dụng như cảm biến chuyển mạch thông thường trong hệ thống điều khiển. Khi được tích hợp với mạng IO-Link phù hợp, cảm biến có thể tham gia trao đổi dữ liệu với bộ điều khiển hoặc IO-Link master, hỗ trợ quản lý thiết bị và giám sát trạng thái trong hệ thống tự động hóa.
Khả năng chuyển đổi giữa IO-Link và SIO giúp model này dễ tích hợp vào các dây chuyền đang sử dụng cảm biến thông thường, đồng thời tạo điều kiện nâng cấp lên hệ thống điều khiển và chẩn đoán thông minh hơn.
Ứng dụng thực tế
- Phát hiện vị trí chi tiết kim loại trên máy lắp ráp và máy gia công.
- Giám sát hành trình của cơ cấu trượt, cơ cấu chấp hành hoặc piston có gắn chi tiết kim loại.
- Kiểm tra sự có mặt của sản phẩm trước các công đoạn đóng gói, phân loại hoặc gia công tiếp theo.
- Đếm sản phẩm kim loại di chuyển trên băng tải.
- Phát hiện vị trí giới hạn của cơ cấu máy trong dây chuyền sản xuất tự động.
- Giám sát trạng thái đóng, mở hoặc dịch chuyển của cơ cấu cơ khí.
Lưu ý khi lắp đặt và sử dụng
Lắp đặt kiểu non-flush
PRDCM30-25D-IL2 là loại non-flush, vì vậy phần mặt phát hiện cần được bố trí phù hợp với yêu cầu lắp đặt của cảm biến không chìm. Khi lắp nhiều cảm biến gần nhau hoặc đặt gần các vật kim loại cố định, cần chừa khoảng cách thích hợp để hạn chế ảnh hưởng lẫn nhau và tránh phát hiện sai.
Khoảng cách phát hiện
Khoảng cách phát hiện thực tế phụ thuộc vào vật liệu, kích thước và hình dạng của mục tiêu. Vật liệu sắt có khả năng phát hiện theo khoảng cách tiêu chuẩn; các kim loại khác có thể cho khoảng cách phát hiện khác nhau. Nên kiểm tra trực tiếp với chi tiết cần phát hiện trước khi triển khai số lượng lớn.
Nguồn điện và kết nối
Cấp nguồn trong dải điện áp hoạt động 10–30 VDC và đấu nối thông qua giắc M12 tương thích. Cần kiểm tra đúng sơ đồ đấu dây của hệ thống trước khi cấp nguồn. Các mạch bảo vệ tích hợp giúp giảm rủi ro do quá áp, quá dòng, ngắn mạch ngõ ra hoặc đấu ngược cực nguồn, nhưng không thay thế cho việc lắp đặt và bảo vệ nguồn đúng kỹ thuật.
Môi trường vận hành
Cảm biến có cấp bảo vệ IP67 và có thể làm việc trong khoảng nhiệt độ -25 đến 70°C. Không sử dụng thiết bị trong điều kiện có hiện tượng đóng băng hoặc ngưng tụ vượt giới hạn cho phép. Sau khi lắp đặt, cần kiểm tra độ chắc chắn của cảm biến, đầu nối và đai ốc để tránh rung động làm sai lệch vị trí phát hiện.
PRDCM30-25D-IL2 phù hợp với hệ thống nào?
Model này phù hợp với máy móc và dây chuyền cần phát hiện vật thể kim loại ở khoảng cách 25 mm, đặc biệt khi yêu cầu thân cảm biến Ø30 mm, kết nối M12 và khả năng sử dụng cả giao tiếp SIO lẫn IO-Link. Đây là lựa chọn phù hợp cho hệ thống băng tải, máy lắp ráp, máy đóng gói, thiết bị kiểm tra vị trí và các cụm cơ cấu tự động trong môi trường công nghiệp.
