Thông số kỹ thuật cảm biến tiệm cận PRDCM12-8D-IL2
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | PRDCM12-8D-IL2 |
| Hãng sản xuất | Autonics |
| Dòng sản phẩm | PRD Series |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng kim loại |
| Kiểu lắp đặt | Non-flush |
| Đường kính cảm biến | Ø12 mm |
| Khoảng cách phát hiện | 8 mm |
| Khoảng cách phát hiện tiêu chuẩn | 25 × 25 × 1 mm đối với vật thể bằng sắt |
| Độ trễ | Tối đa 10% khoảng cách phát hiện |
| Tần số đáp ứng | 400 Hz |
| Chế độ hoạt động | IO-Link và SIO |
| Điện áp nguồn | 12–24 VDC, dao động điện áp đỉnh-đỉnh tối đa 10% |
| Điện áp hoạt động | 10–30 VDC |
| Dòng tiêu thụ | Chế độ IO-Link: tối đa 25 mA; chế độ SIO: tối đa 20 mA |
| Ngõ ra điều khiển | Tối đa 100 mA |
| Điện áp dư | Tối đa 2 V |
| Mạch bảo vệ | Chống quá áp, quá dòng/ngắn mạch ngõ ra và nối ngược cực nguồn |
| Kết nối | Giắc cắm đầu đực M12 |
| Cấp bảo vệ | IP67 theo tiêu chuẩn IEC |
| Nhiệt độ môi trường | -25 đến 70°C, không đóng băng hoặc ngưng tụ |
| Độ ẩm môi trường | 35–95%RH, không đông lạnh hoặc ngưng tụ |
| Vật liệu | Vỏ và đai ốc: đồng thau mạ niken; vòng đệm: sắt mạ niken; mặt phát hiện: PBT |
| Khối lượng | Xấp xỉ 20 g; khối lượng đóng gói khoảng 49 g |

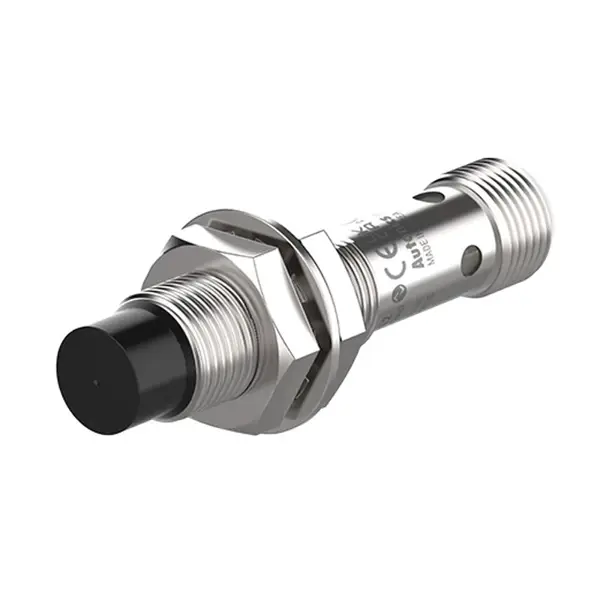

Đặc điểm của PRDCM12-8D-IL2 Autonics
PRDCM12-8D-IL2 là cảm biến tiệm cận cảm ứng thuộc dòng PRD của Autonics, dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Với đường kính thân Ø12 mm và khoảng cách phát hiện 8 mm, cảm biến phù hợp cho các vị trí lắp đặt cần thiết bị nhỏ gọn nhưng vẫn duy trì khoảng cách cảm nhận tương đối lớn.
Model này hỗ trợ hai chế độ hoạt động gồm IO-Link và SIO. Khi sử dụng ở chế độ SIO, cảm biến có thể thực hiện chức năng phát hiện và xuất tín hiệu điều khiển thông thường. Ở chế độ IO-Link, thiết bị có thể được tích hợp vào hệ thống điều khiển có hỗ trợ IO-Link để phục vụ việc tham số hóa và trao đổi dữ liệu vận hành.
- Khoảng cách phát hiện 8 mm đối với vật thể kim loại tiêu chuẩn.
- Thiết kế non-flush, cần bố trí khoảng hở phù hợp quanh mặt cảm biến khi lắp đặt.
- Tần số đáp ứng 400 Hz, đáp ứng các ứng dụng phát hiện và đếm vật thể trong dây chuyền tự động hóa.
- Hỗ trợ IO-Link và SIO, thuận tiện khi tích hợp với hệ thống điều khiển hiện có.
- Thân cảm biến Ø12 mm, phù hợp với không gian lắp đặt hạn chế.
- Cấp bảo vệ IP67, thích hợp cho môi trường công nghiệp có bụi và nước bắn.
- Tích hợp bảo vệ quá áp, quá dòng, ngắn mạch ngõ ra và nối ngược cực nguồn.
Nguyên lý phát hiện và khả năng kết nối
Cảm biến tạo ra trường điện từ ở khu vực mặt phát hiện. Khi vật thể kim loại tiến vào vùng cảm ứng, đặc tính của trường điện từ thay đổi và mạch điện tử bên trong sẽ chuyển trạng thái ngõ ra. Phương pháp phát hiện không tiếp xúc giúp hạn chế mài mòn cơ khí, phù hợp với các cơ cấu chuyển động liên tục.
PRDCM12-8D-IL2 sử dụng kết nối giắc cắm đầu đực M12. Khi lựa chọn dây hoặc đầu nối đi kèm, cần bảo đảm phụ kiện tương thích với chuẩn M12 và sơ đồ kết nối của hệ thống điều khiển. Nguồn cấp sử dụng trong phạm vi 10–30 VDC, trong đó điện áp danh định là 12–24 VDC.
Ứng dụng thực tế
- Phát hiện vị trí của chi tiết kim loại trên băng tải.
- Đếm phôi hoặc sản phẩm kim loại trong dây chuyền sản xuất.
- Kiểm tra vị trí cuối hành trình của cơ cấu máy có gắn chi tiết kim loại.
- Giám sát vị trí cơ cấu trượt, bàn máy, tay gắp và cơ cấu cấp phôi.
- Phát hiện phôi bị thiếu, sai vị trí hoặc kẹt trong máy tự động.
- Đưa tín hiệu xác nhận vị trí đến PLC hoặc bộ điều khiển thông qua chế độ SIO hoặc IO-Link.
Lưu ý khi lắp đặt PRDCM12-8D-IL2
PRDCM12-8D-IL2 là loại non-flush nên mặt cảm biến không nên lắp chìm sát trong khối kim loại hoặc đặt quá gần các vật kim loại cố định. Những vật thể này có thể làm thay đổi vùng cảm ứng, gây sai lệch khoảng cách phát hiện hoặc khiến cảm biến chuyển trạng thái ngoài ý muốn.
- Giữ khoảng cách phù hợp giữa cảm biến và các chi tiết kim loại xung quanh.
- Bố trí vật thể cần phát hiện nằm trong khoảng cách 8 mm theo điều kiện lắp đặt thực tế.
- Khi phát hiện vật thể bằng kim loại khác sắt, khoảng cách cảm nhận thực tế có thể thay đổi.
- Không cấp nguồn vượt quá dải điện áp hoạt động 10–30 VDC.
- Không vượt quá dòng ngõ ra tối đa 100 mA.
- Siết cố định cảm biến vừa đủ lực, tránh làm biến dạng thân hoặc đầu nối.
- Đảm bảo đầu nối M12 được lắp kín để duy trì cấp bảo vệ IP67.
- Không sử dụng cảm biến trong môi trường có hiện tượng đóng băng hoặc ngưng tụ.
PRDCM12-8D-IL2 phù hợp với hệ thống nào?
Model này phù hợp với các hệ thống tự động hóa cần cảm biến dạng trụ Ø12 mm, khoảng cách phát hiện 8 mm, kết nối M12 và khả năng giao tiếp IO-Link. Đây là lựa chọn thích hợp khi người dùng cần vừa duy trì phương thức kết nối SIO thông dụng, vừa có khả năng mở rộng sang hệ thống IO-Link trong quá trình nâng cấp dây chuyền.
