Thông số kỹ thuật cảm biến tiệm cận PFI25-8AC Autonics
| Thông số | Giá trị |
|---|---|
| Model | PFI25-8AC |
| Thương hiệu | Autonics |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ loại dẹt |
| Khoảng cách phát hiện | 8 mm |
| Loại đầu cảm biến | Không có lớp bảo vệ (Non-shielded) |
| Đối tượng phát hiện | Kim loại đen và kim loại màu |
| Nguồn cấp | 100–240 VAC |
| Ngõ ra | 2 dây AC |
| Chế độ hoạt động | NC – thường đóng |
| Dòng tải ngõ ra tối đa | 150 mA |
| Điện áp dư tối đa | 10 V |
| Tần số đáp ứng | 20 Hz |
| Kiểu đấu nối | Dây liền |
| Chiều dài cáp | 2 m |
| Kích thước | W25.7 × H49 × D10.2 mm |
| Kiểu lắp đặt | Lắp trên bề mặt |
| Hướng phát hiện | Phía trên |
| Vật liệu vỏ | Nhựa |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường | -25 đến 70°C |
| Độ ẩm môi trường | 35–95% RH |
| Chức năng bảo vệ | Bảo vệ đột biến điện |
| Phụ kiện đi kèm | Bu lông |
| Khối lượng | Khoảng 70 g |
| Tiêu chuẩn | CE, EAC |
Đặc điểm của PFI25-8AC Autonics
PFI25-8AC là cảm biến tiệm cận cảm ứng của Autonics, sử dụng nguồn điện xoay chiều 100–240 VAC và ngõ ra 2 dây AC. Với khoảng cách phát hiện 8 mm, model này phù hợp để nhận biết sự xuất hiện hoặc vị trí của các chi tiết kim loại trong máy móc và dây chuyền tự động hóa.

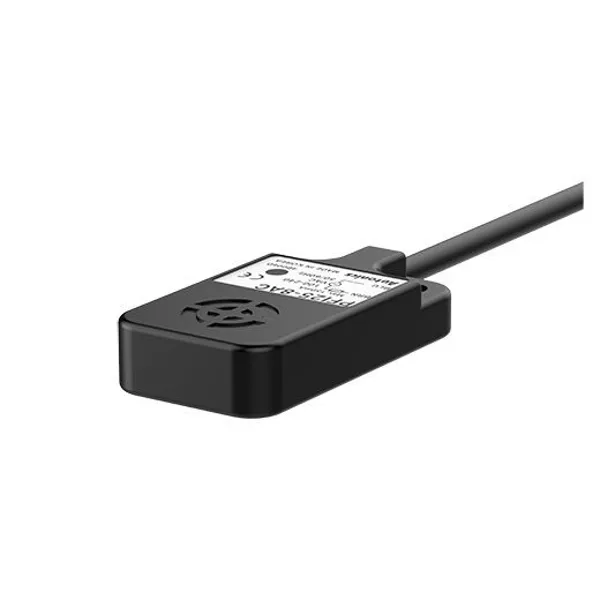

Cảm biến có dạng dẹt, kích thước 25.7 × 49 × 10.2 mm, thích hợp lắp trên bề mặt tại những vị trí có không gian hạn chế. Thiết kế non-shielded cho phép phát hiện vật thể ở phía trước đầu cảm biến, đồng thời cần được lắp đặt đúng khoảng cách và tránh ảnh hưởng của các khối kim loại xung quanh.
Phát hiện kim loại không tiếp xúc
PFI25-8AC hoạt động bằng cách tạo trường điện từ ở vùng cảm ứng. Khi vật thể kim loại đi vào khoảng cách phát hiện, trạng thái ngõ ra thay đổi mà không cần tiếp xúc cơ học. Phương thức này giúp hạn chế hao mòn do ma sát, phù hợp với các ứng dụng cần kiểm tra vị trí hoặc đếm sản phẩm liên tục.
Model có thể phát hiện kim loại đen và kim loại màu. Kích thước đối tượng tham chiếu là khoảng 25 × 25 × 1 mm đối với sắt; khả năng phát hiện thực tế còn phụ thuộc vào vật liệu, kích thước, hình dạng và hướng di chuyển của chi tiết.
Ngõ ra 2 dây AC và chế độ NC
PFI25-8AC sử dụng mạch 2 dây AC và hoạt động ở chế độ NC thường đóng. Đây không phải model ngõ ra transistor nên không sử dụng cách đấu NPN hoặc PNP như các cảm biến tiệm cận DC 3 dây.
- Phù hợp với hệ thống điều khiển sử dụng nguồn xoay chiều 100–240 VAC.
- Chọn tải có dòng làm việc không vượt quá 150 mA.
- Cần kiểm tra điện áp dư tối đa 10 V khi lựa chọn thiết bị nhận tín hiệu.
- Đấu nối theo đúng sơ đồ của hệ thống và thực hiện ngắt nguồn trước khi lắp đặt.
Do là loại 2 dây AC, cảm biến được mắc nối tiếp với tải. Khi vật thể kim loại tác động vào vùng phát hiện, trạng thái đóng/ngắt của mạch thay đổi theo cấu hình NC. Người dùng nên kiểm tra kỹ logic điều khiển trước khi thay thế một cảm biến DC hoặc cảm biến có trạng thái NO.
Ứng dụng phù hợp trong tự động hóa
- Phát hiện vị trí chi tiết kim loại trên máy gia công và máy lắp ráp.
- Đếm hoặc xác nhận sự xuất hiện của sản phẩm kim loại trên băng tải.
- Kiểm tra hành trình của cơ cấu trượt, cơ cấu nâng và các bộ phận máy.
- Giám sát vị trí khuôn, đồ gá và cơ cấu chấp hành.
- Thay thế công tắc cơ khí trong các vị trí cần phát hiện không tiếp xúc.
Tần số đáp ứng 20 Hz đáp ứng tốt các cơ cấu chuyển động có tốc độ vừa phải. Với dây chuyền có tốc độ cao, cần tính toán thời gian tác động, kích thước mục tiêu và khoảng cách giữa các sản phẩm để tránh bỏ sót tín hiệu.
Lưu ý khi lắp đặt và vận hành
- Đảm bảo vật thể cần phát hiện đi vào đúng vùng cảm ứng phía trên của cảm biến.
- Không lắp cảm biến quá gần các khối kim loại cố định, đặc biệt do PFI25-8AC là loại non-shielded.
- Giữ khoảng cách phù hợp giữa cảm biến và mục tiêu để tín hiệu ổn định, không chỉ dựa vào giới hạn 8 mm.
- Cố định cảm biến bằng bu lông đi kèm, tránh siết quá mạnh làm biến dạng vỏ nhựa.
- Bố trí dây cảm biến tránh nguồn gây nhiễu và các vị trí có nguy cơ bị kéo, cắt hoặc ma sát.
- Không vượt quá nguồn cấp 100–240 VAC và dòng tải tối đa 150 mA.
- Kiểm tra gioăng, đầu dây và vị trí lắp khi sử dụng trong môi trường có nước hoặc bụi.
Khả năng làm việc trong môi trường công nghiệp
Vỏ cảm biến đạt cấp bảo vệ IP67, giúp PFI25-8AC chống bụi và chịu được tác động của nước trong điều kiện sử dụng phù hợp. Cảm biến có thể làm việc trong dải nhiệt độ từ -25 đến 70°C và độ ẩm môi trường 35–95% RH.
IP67 không đồng nghĩa với khả năng chịu mọi loại hóa chất, dầu cắt gọt hoặc tia nước áp lực cao. Khi lắp đặt trong môi trường có dầu, dung dịch gia công hoặc hóa chất đặc thù, cần kiểm tra sự tương thích của vật liệu vỏ và bảo vệ phần dây nối khỏi tác động trực tiếp.
PFI25-8AC phù hợp với hệ thống nào?
PFI25-8AC là lựa chọn phù hợp khi hệ thống yêu cầu cảm biến dạng dẹt, lắp trên bề mặt, phát hiện kim loại ở khoảng cách 8 mm và sử dụng nguồn AC 100–240 V. Model này đặc biệt thích hợp cho các tủ điều khiển hoặc máy công nghiệp đã thiết kế sẵn mạch tín hiệu 2 dây AC.
Trước khi thay thế hoặc đặt mua, cần đối chiếu đầy đủ các yếu tố gồm nguồn cấp AC, kiểu ngõ ra 2 dây, trạng thái NC, khoảng cách phát hiện, kích thước lắp đặt và dòng tải. Không nên thay thế trực tiếp bằng model NPN, PNP, NO hoặc loại dùng nguồn DC nếu chưa kiểm tra khả năng tương thích của toàn bộ mạch điều khiển.
