Thông số kỹ thuật Cảm biến tiệm cận PRDCM12-4D-IL2 AUTONICS
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | PRDCM12-4D-IL2 |
| Hãng sản xuất | Autonics |
| Dòng sản phẩm | PRD Series |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng kim loại |
| Kiểu lắp đặt | Lắp lồi |
| Đường kính thân cảm biến | Ø12 mm |
| Khoảng cách phát hiện | 4 mm |
| Vật thể phát hiện tiêu chuẩn | Sắt, kích thước 12 × 12 × 1 mm |
| Tần số đáp ứng | 500 Hz |
| Giao tiếp và chế độ hoạt động | IO-Link và SIO |
| Nguồn cấp danh định | 12–24 VDC, độ dao động đỉnh-đỉnh tối đa 10% |
| Điện áp hoạt động | 10–30 VDC |
| Dòng tiêu thụ | Chế độ IO-Link: tối đa 25 mA; chế độ SIO: tối đa 20 mA |
| Ngõ ra điều khiển | Tối đa 100 mA |
| Điện áp dư | Tối đa 2 V |
| Độ trễ | Tối đa 10% khoảng cách phát hiện |
| Mạch bảo vệ | Bảo vệ quá áp, quá dòng/ngắn mạch ngõ ra và nối ngược cực nguồn |
| Kiểu kết nối | Giắc cắm đầu đực M12 |
| Cấu trúc bảo vệ | IP67 theo tiêu chuẩn IEC |
| Nhiệt độ môi trường | Hoạt động: -25 đến 70°C; bảo quản: -25 đến 70°C |
| Độ ẩm môi trường | Hoạt động và bảo quản: 35–95%RH, không đóng băng hoặc ngưng tụ |
| Vật liệu | Vỏ/đai ốc: đồng thau mạ niken; vòng đệm: sắt mạ niken; mặt phát hiện: PBT |
| Khối lượng cảm biến | Khoảng 20 g |
| Khối lượng đóng gói | Khoảng 49 g |

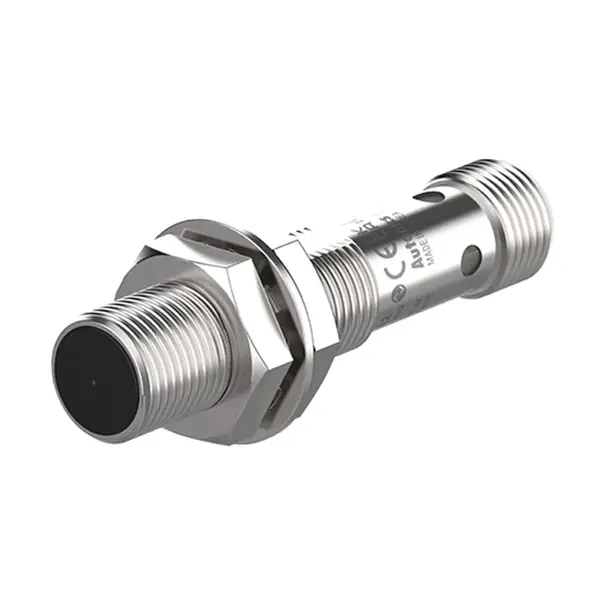

Đặc điểm của cảm biến PRDCM12-4D-IL2
PRDCM12-4D-IL2 là cảm biến tiệm cận cảm ứng thuộc dòng PRD của Autonics, sử dụng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Với thân cảm biến đường kính 12 mm và khoảng cách phát hiện 4 mm, model này phù hợp cho các vị trí lắp đặt có không gian hạn chế nhưng vẫn cần tín hiệu phát hiện ổn định.
Đây là phiên bản hỗ trợ cả IO-Link và SIO. Người dùng có thể vận hành cảm biến ở chế độ SIO như một cảm biến tiệm cận thông thường hoặc kết nối IO-Link để trao đổi dữ liệu với hệ thống điều khiển tương thích.
- Phát hiện vật thể kim loại ở khoảng cách tối đa 4 mm.
- Thiết kế lắp lồi, phù hợp với các vị trí gá lắp yêu cầu cảm biến nhô ra khỏi bề mặt kim loại.
- Tần số đáp ứng 500 Hz, đáp ứng các ứng dụng phát hiện và đếm vật thể ở tốc độ tương đối cao.
- Kết nối bằng giắc đực M12, thuận tiện cho việc tháo lắp và bảo trì.
- Vỏ và đai ốc bằng đồng thau mạ niken, tăng khả năng chống tác động cơ học và môi trường công nghiệp.
- Cấp bảo vệ IP67, phù hợp với môi trường có bụi và nước bắn khi được lắp đặt đúng cách.
IO-Link và chế độ SIO trên PRDCM12-4D-IL2
Chế độ SIO
Ở chế độ SIO, PRDCM12-4D-IL2 hoạt động theo cách thông thường của cảm biến tiệm cận: khi phát hiện vật thể kim loại trong vùng cảm ứng, cảm biến thay đổi trạng thái ngõ ra để gửi tín hiệu đến PLC, bộ điều khiển hoặc thiết bị tự động hóa.
Chế độ IO-Link
Khi sử dụng với hệ thống IO-Link tương thích, cảm biến có thể trao đổi dữ liệu với bộ điều khiển thông qua bộ chuyển đổi hoặc master IO-Link. Chế độ này phù hợp với các hệ thống cần quản lý thiết bị, theo dõi trạng thái hoặc chuẩn hóa việc kết nối cảm biến trong dây chuyền.
Việc sử dụng IO-Link cần có thiết bị master và cấu hình phù hợp. Nếu hệ thống không sử dụng IO-Link, có thể vận hành cảm biến ở chế độ SIO theo cấu hình đấu nối của hệ thống điều khiển.
Ứng dụng phù hợp
- Phát hiện chi tiết kim loại trên băng tải.
- Kiểm tra vị trí cơ cấu, đồ gá và các bộ phận máy.
- Đếm sản phẩm hoặc chi tiết kim loại đi qua một vị trí cố định.
- Giám sát trạng thái đóng/mở hoặc vị trí cuối hành trình của cơ cấu máy.
- Phát hiện răng bánh, chốt hoặc bộ phận kim loại để theo dõi chuyển động quay.
- Kiểm tra sự hiện diện của chi tiết trong máy lắp ráp và dây chuyền tự động hóa.
Cảm biến chỉ phát hiện hiệu quả các vật thể nằm trong phạm vi cảm ứng và có đặc tính kim loại phù hợp. Khoảng cách phát hiện thực tế có thể thay đổi tùy vật liệu, kích thước, hình dạng và hướng tiếp cận của vật thể.
Lưu ý lắp đặt và sử dụng
- Đảm bảo bề mặt vật thể cần phát hiện đi vào vùng cảm ứng trong giới hạn 4 mm.
- Do PRDCM12-4D-IL2 có kiểu lắp lồi, cần bố trí khoảng hở phù hợp để tránh va chạm giữa mặt cảm biến và chi tiết chuyển động.
- Không siết quá lực lên thân hoặc đai ốc khi lắp đặt để tránh làm hư hỏng ren và vỏ cảm biến.
- Sử dụng nguồn DC trong dải điện áp hoạt động 10–30 VDC và kiểm tra đúng cực nguồn trước khi cấp điện.
- Không vượt quá dòng ngõ ra điều khiển tối đa 100 mA.
- Đảm bảo giắc M12 được lắp chắc chắn và có biện pháp hạn chế nước hoặc chất lỏng xâm nhập tại vị trí kết nối.
- Tránh đặt cảm biến quá gần các nguồn gây nhiễu hoặc các cảm biến cảm ứng khác nếu bố trí thực tế có thể gây ảnh hưởng đến tín hiệu.
- IP67 chỉ đạt được khi cảm biến và đầu nối được lắp đúng, không bị nứt, hở hoặc hư hỏng gioăng bảo vệ.
PRDCM12-4D-IL2 phù hợp với hệ thống nào?
Model này là lựa chọn phù hợp cho máy móc và dây chuyền tự động hóa cần một cảm biến kim loại dạng trụ Ø12 mm, khoảng cách phát hiện 4 mm, kết nối M12 và có khả năng sử dụng IO-Link. Sản phẩm thích hợp cho cả hệ thống điều khiển tiêu chuẩn sử dụng tín hiệu SIO và hệ thống điều khiển hiện đại cần tích hợp cảm biến qua IO-Link.
Khi thay thế cảm biến hiện có, cần kiểm tra đồng thời đường kính lắp, kiểu lắp lồi, khoảng cách phát hiện, loại đầu nối M12, điện áp cấp, dòng tải và yêu cầu giao tiếp của bộ điều khiển. Không nên chỉ dựa vào kích thước thân cảm biến để chọn model thay thế.
