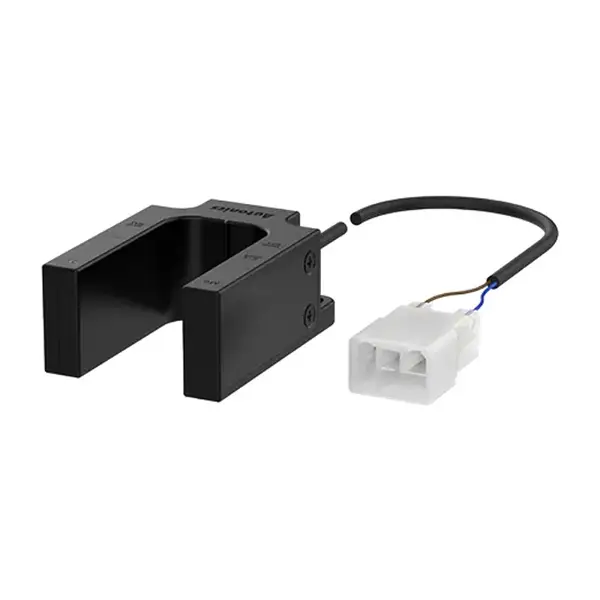

Thông số kỹ thuật Cảm biến tiệm cận MU-1A-30-E MU Series AUTONICS
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | MU-1A-30-E |
| Hãng sản xuất | Autonics |
| Dòng sản phẩm | MU Series |
| Loại thiết bị | Cảm biến tiệm cận sử dụng công tắc từ Reed |
| Loại tiếp điểm | Thường mở (Normally Open – NO) |
| Điện áp chuyển mạch | ≤ 24 VDC |
| Khoảng cách hoạt động OFF → ON | ±10 mm |
| Khoảng cách hoạt động ON → OFF | ±20 mm |
| Đối tượng phát hiện tiêu chuẩn | Tấm thép mạ kẽm, độ dày 1,6 mm |
| Tần số hoạt động | ≤ 500 Hz |
| Vật liệu vỏ | PC (915R) |
| Cấp bảo vệ | IP67 theo tiêu chuẩn IEC |
| Nhiệt độ môi trường hoạt động | -10 đến 65°C |
| Nhiệt độ bảo quản | -10 đến 70°C, không đóng băng hoặc ngưng tụ |
| Độ ẩm môi trường hoạt động và bảo quản | 35 đến 85%RH |
| Điện trở cách điện | ≥1.000 MΩ tại 500 VDC |
| Độ bền điện môi | 500 VAC, 50/60 Hz trong 1 phút |
| Khả năng chịu rung | Biên độ 1,5 mm ở tần số 10 đến 55 Hz theo các phương X, Y, Z trong 2 giờ |
| Khả năng chịu va chạm | 100 m/s², tương đương khoảng 10G, theo các hướng X, Y, Z trong 3 lần |
| Công tắc Reed | ORD324-10-15, STANDEX MEDER |
Tổng quan về MU-1A-30-E
MU-1A-30-E là cảm biến tiệm cận thuộc dòng MU Series của Autonics, sử dụng công tắc từ Reed để phát hiện sự xuất hiện hoặc vị trí của vật thể phù hợp trong vùng tác động. Sản phẩm có tiếp điểm thường mở, phù hợp với các mạch điều khiển cần nhận tín hiệu đóng mạch khi cảm biến được kích hoạt.
Khác với cảm biến tiệm cận cảm ứng chuyên phát hiện kim loại bằng trường điện từ, MU-1A-30-E sử dụng cơ cấu Reed Switch. Vì vậy, khi lựa chọn và lắp đặt cần bảo đảm đối tượng kích hoạt cũng như phương pháp tác động phù hợp với cảm biến.
Nguyên lý hoạt động và đặc tính đóng cắt
Bên trong cảm biến là công tắc Reed ORD324-10-15. Khi có tác động từ trường phù hợp trong phạm vi làm việc, tiếp điểm thường mở chuyển sang trạng thái đóng để truyền tín hiệu đến mạch điều khiển. Khi tác động biến mất hoặc giảm xuống dưới ngưỡng nhả, tiếp điểm trở về trạng thái ban đầu.
- Tiếp điểm mặc định: thường mở (NO).
- Khoảng cách tác động OFF → ON: ±10 mm.
- Khoảng cách nhả ON → OFF: ±20 mm.
- Tần số hoạt động tối đa: 500 Hz.
- Điện áp chuyển mạch sử dụng: không quá 24 VDC.
Khoảng cách hoạt động thực tế có thể chịu ảnh hưởng bởi hướng tiếp cận, vị trí lắp đặt và đặc tính của đối tượng tác động. Do đó, nên kiểm tra tín hiệu ON/OFF trực tiếp sau khi lắp đặt trước khi đưa vào vận hành liên tục.
Điểm phù hợp trong ứng dụng công nghiệp
- Giám sát vị trí cơ cấu: xác nhận trạng thái đóng, mở hoặc vị trí cuối hành trình của cơ cấu máy.
- Kiểm tra sự hiện diện: phát hiện một chi tiết hoặc cụm cơ cấu đã đến đúng vị trí quy định.
- Điều khiển trình tự: gửi tín hiệu về PLC, bộ điều khiển hoặc mạch relay để chuyển sang bước vận hành tiếp theo.
- Máy tự động hóa: sử dụng trong các cơ cấu trượt, cửa bảo vệ, bàn gá và hệ thống định vị cần tín hiệu tiếp điểm đơn giản.
- Thiết bị cần tín hiệu đóng cắt tốc độ cao: tần số hoạt động tối đa 500 Hz đáp ứng các cơ cấu có chu kỳ lặp phù hợp với giới hạn của sản phẩm.
Lắp đặt và kết nối MU-1A-30-E
MU-1A-30-E có tiếp điểm Reed dạng thường mở nên cần đấu nối theo đúng sơ đồ mạch điều khiển của thiết bị. Trước khi cấp điện, cần kiểm tra điện áp chuyển mạch không vượt quá 24 VDC và bảo đảm dòng điện trong mạch nằm trong giới hạn cho phép của hệ thống sử dụng.
- Cố định cảm biến chắc chắn, tránh để thân cảm biến bị rung hoặc va đập trong quá trình vận hành.
- Đặt cảm biến và cơ cấu tác động đúng hướng để đạt khoảng cách đóng và nhả ổn định.
- Không đấu tải vượt quá giới hạn chuyển mạch của tiếp điểm Reed.
- Hạn chế đóng cắt trực tiếp các tải có dòng khởi động lớn nếu chưa có mạch bảo vệ phù hợp.
- Kiểm tra trạng thái tiếp điểm bằng đồng hồ đo hoặc tín hiệu PLC trước khi chạy máy tự động.
Môi trường sử dụng và độ bền
Với cấp bảo vệ IP67, MU-1A-30-E có khả năng chống bụi và chịu được tác động của nước trong điều kiện quy định của cấp bảo vệ. Cảm biến làm việc trong khoảng nhiệt độ từ -10 đến 65°C và độ ẩm từ 35 đến 85%RH.
Sản phẩm có khả năng chịu rung với biên độ 1,5 mm ở tần số 10 đến 55 Hz theo các phương X, Y, Z trong 2 giờ, đồng thời chịu va chạm 100 m/s² theo các hướng X, Y, Z trong 3 lần. Khi lắp đặt trong môi trường có rung động mạnh, cần sử dụng giá đỡ phù hợp và kiểm tra định kỳ độ chắc chắn của vị trí lắp.
Lưu ý khi chọn đúng MU-1A-30-E
MU-1A-30-E phù hợp khi hệ thống cần cảm biến dùng tiếp điểm Reed, trạng thái ngõ ra thường mở và điện áp chuyển mạch không quá 24 VDC. Model này không nên được thay thế tùy ý bằng cảm biến cảm ứng hoặc model khác trong cùng dòng nếu chưa kiểm tra lại loại tiếp điểm, khoảng cách tác động, phương thức kích hoạt và yêu cầu mạch điện.
Khi thay thế cảm biến đang sử dụng, cần đối chiếu đầy đủ mã MU-1A-30-E, loại tiếp điểm NO, khoảng cách hoạt động, điện áp chuyển mạch và điều kiện môi trường để tránh tình trạng cảm biến đóng sai thời điểm hoặc không tương thích với mạch điều khiển.
