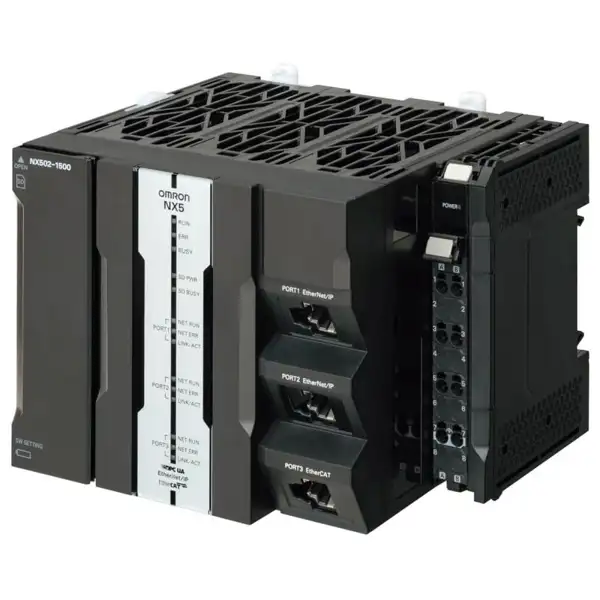

Thông số kỹ thuật bộ điều khiển Omron NX502-1600
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Mã sản phẩm | NX502-1600 |
| Dòng sản phẩm | Sysmac NX5 Series |
| Hãng sản xuất | Omron |
| Dung lượng bộ nhớ chương trình | 80 MB |
| Dung lượng bộ nhớ biến | 260 MB (bao gồm bộ nhớ giữ lại không đổi nguồn và bộ nhớ thông thường) |
| Chu kỳ tác vụ chính (Task cycle time) | Nhanh nhất đạt 250 µs (0,25 ms) |
| Tổng số trục điều khiển | Lên đến 256 trục (bao gồm trục servo thực, trục ảo, trục mã hóa xung) |
| Số trục điều khiển chuyển động đồng bộ (Motion Control) | Tối đa 128 trục |
| Giao diện truyền thông tích hợp | 1 cổng EtherCAT, 2 cổng EtherNet/IP (hỗ trợ tách dải mạng độc lập) |
| Số lượng nút EtherCAT slave tối đa | Tối đa 512 nút mạng |
| Giao thức kết nối dữ liệu nâng cao | OPC UA Server tiêu chuẩn IEC 62541, Kết nối trực tiếp cơ sở dữ liệu (Database Connection) |
| Khả năng mở rộng I/O trực tiếp (NX Bus) | Tối đa 63 module dòng NX-Unit trên cùng rack CPU |
| Phương thức lưu trữ dữ liệu không mất điện | Bộ nhớ flash nội bộ (không cần dùng pin dự phòng) |
| Nguồn cấp định mức | 24 VDC (dao động cho phép 20.4 đến 28.8 VDC) |
| Phương thức lập trình và cấu hình | Phần mềm tích hợp Sysmac Studio |
Khả năng điều khiển chuyển động quy mô lớn và độ chính xác chu kỳ
NX502-1600 được thiết kế dành cho các dây chuyền chế tạo tốc độ cao đòi hỏi phối hợp đa trục phức tạp. Bộ xử lý đa lõi cho phép bộ điều khiển tách biệt tác vụ điều khiển logic tuần tự và tác vụ nội suy chuyển động mà không làm sụt giảm thời gian chu kỳ.
- Đồng bộ 128 trục chuyển động mượt mà: Khả năng nội suy đường thẳng, nội suy tròn, điều khiển vị trí theo quỹ đạo cam điện tử (Electronic Cam), phối hợp đồng bộ trục bánh răng điện tử (Gear) với độ trễ cực thấp.
- Chu kỳ phản hồi 0,25 ms: Chu kỳ quét tác vụ chuyển động cố định giúp duy trì độ chính xác lặp lại trên các cơ cấu gắp đặt delta robot, máy quấn màng chính xác, máy sản xuất pin năng lượng mới và máy đóng gói tốc độ cao.
- Truyền thông EtherCAT chuẩn công nghiệp: Mạng truyền thông thời gian thực với cơ chế Distributed Clock (DC) giảm độ lệch pha giữa hàng trăm bộ servo drive xuống dưới 1 micro giây.
Tích hợp dữ liệu sản xuất thời gian thực và kết nối trực tiếp IT/OT
Khác biệt cốt lõi của NX502-1600 so với các PLC truyền thống là khả năng chuyển giao dữ liệu trực tiếp giữa tầng điều hành thiết bị và hệ thống công nghệ thông tin mà không cần máy tính công nghiệp (IPC) trung gian.
- Kết nối trực tiếp cơ sở dữ liệu (Database Direct Connection): Hỗ trợ gửi trực tiếp các câu lệnh SQL (INSERT, UPDATE, SELECT) lên các hệ thống quản trị dữ liệu như Microsoft SQL Server, Oracle, MySQL, PostgreSQL. Dữ liệu chất lượng từng chu kỳ gia công được lưu trữ đầy đủ, phục vụ truy xuất nguồn gốc (traceability).
- Máy chủ OPC UA tích hợp: Cung cấp kênh truyền thông an toàn, được mã hóa theo chuẩn công nghiệp để giao tiếp với hệ thống SCADA, MES hoặc ERP phía trên.
- Tách biệt mạng điều khiển và mạng IT: Bộ điều khiển trang bị hai cổng mạng EtherNet/IP riêng biệt với địa chỉ IP và dải mạng độc lập, giúp bảo vệ an toàn an ninh mạng cho dây chuyền sản xuất khỏi các rủi ro từ mạng văn phòng.
So sánh cấu hình chuyển động giữa các model thuộc dòng Sysmac NX502
Dòng CPU NX502 cung cấp cùng một nền tảng phần cứng, tốc độ xử lý và khả năng kết nối mạng, nhưng được phân cấp rõ ràng theo quy mô số lượng trục để tối ưu hóa chi phí đầu tư phần mềm/phần cứng theo từng quy mô máy móc:
| Model CPU | Số trục Motion tối đa | Tổng số trục (gồm trục ảo/giám sát) | Đặc thù ứng dụng phù hợp |
|---|---|---|---|
| NX502-1300 | 16 trục | 64 trục | Máy đóng gói đơn chiếc, máy dán nhãn, máy lắp ráp cụm nhỏ |
| NX502-1400 | 32 trục | 64 trục | Dây chuyền in ấn, cắt cuộn, máy kiểm tra bản mạch tự động |
| NX502-1500 | 64 trục | 128 trục | Hệ thống chuyển phôi gantry, cụm máy lắp ráp linh kiện bán dẫn |
| NX502-1600 | 128 trục | 256 trục | Dây chuyền sản xuất tế bào pin lithium, dây chuyền đóng gói liên hợp đa trạm, máy công cụ tổ hợp |
Lưu ý kỹ thuật khi lắp đặt và vận hành hệ thống NX502-1600
- Quản lý nhiệt độ và thông gió: Do hiệu năng tính toán cao, CPU cần được gắn trên thanh DIN rail theo phương ngang tiêu chuẩn. Giữ khoảng cách tối thiểu 30 mm phía trên và phía dưới thân thiết bị để đảm bảo luồng đối lưu khí làm mát tự nhiên.
- Phân bổ tải truyền thông EtherCAT: Khi vận hành số lượng trục lớn (trên 64 trục cùng I/O phân tán), cần tính toán thời gian truyền khung dữ liệu và tải mạng (Bandwidth calculation) trong Sysmac Studio để lựa chọn chu kỳ truyền thông thích hợp (0,5 ms, 1 ms hoặc 2 ms tùy thuộc khối lượng dữ liệu I/O thực tế).
- Cấp nguồn phụ trợ NX Bus: Khi gắn tối đa 63 module I/O dòng NX trên cùng thanh rack với CPU, cần tính toán tổng mức tiêu thụ dòng của bus nội bộ để lắp thêm các bộ cấp nguồn phụ NX-PF0630 hoặc NX-PD1000 đúng vị trí, tránh sụt áp tín hiệu điều khiển logic.
- Chống nhiễu đường truyền tín hiệu: Cáp mạng kết nối EtherCAT và EtherNet/IP bắt buộc phải sử dụng loại cáp xoắn đôi có vỏ bọc chống nhiễu (STP) chuẩn Cat5e hoặc Cat6 công nghiệp; vỏ kim loại của đầu nối RJ45 phải tiếp xúc nối đất tin cậy qua cổng vỏ kim loại của CPU để triệt tiêu dòng rò tần số cao từ biến tần và driver servo.
