Thông số kỹ thuật
| Thông số | Giá trị chi tiết |
|---|---|
| Hãng sản xuất | SICK |
| Mã sản phẩm | MM18-70ANS-ZUK |
| Khoảng cách phát hiện ($S_n$) | Lên đến 70 mm (tùy thuộc vào nam châm kích hoạt) |
| Khoảng cách kích hoạt an toàn ($S_a$) | 56,7 mm |
| Độ nhạy từ trường | 0,7 mT |
| Ngõ ra điều khiển | NPN, Thường mở (NO – Normally Open) |
| Tần số đáp ứng | 5.000 Hz (5 kHz) |
| Điện áp hoạt động | 10 V DC … 30 V DC |
| Dòng ngõ ra tối đa ($I_a$) | ≤ 200 mA |
| Dòng tiêu thụ không tải | 10 mA |
| Sụt áp tối đa | ≤ 2 V |
| Kiểu kết nối | Cáp liền 3 dây, chiều dài 2 m, vỏ PUR |
| Kích thước thân | M18 x 1 (Đường kính ren 18 mm, chiều dài tổng 48 mm, chiều dài ren 32 mm) |
| Vật liệu thân | Đồng mạ niken (Nickel-plated brass) |
| Cấp bảo vệ | IP67 |
| Nhiệt độ vận hành | -40 °C … +75 °C |
| Mạch bảo vệ tích hợp | Bảo vệ ngắn mạch, chống đảo cực, triệt tiêu xung khởi động |
Ưu thế phát hiện vật cản qua lớp ngăn phi từ tính

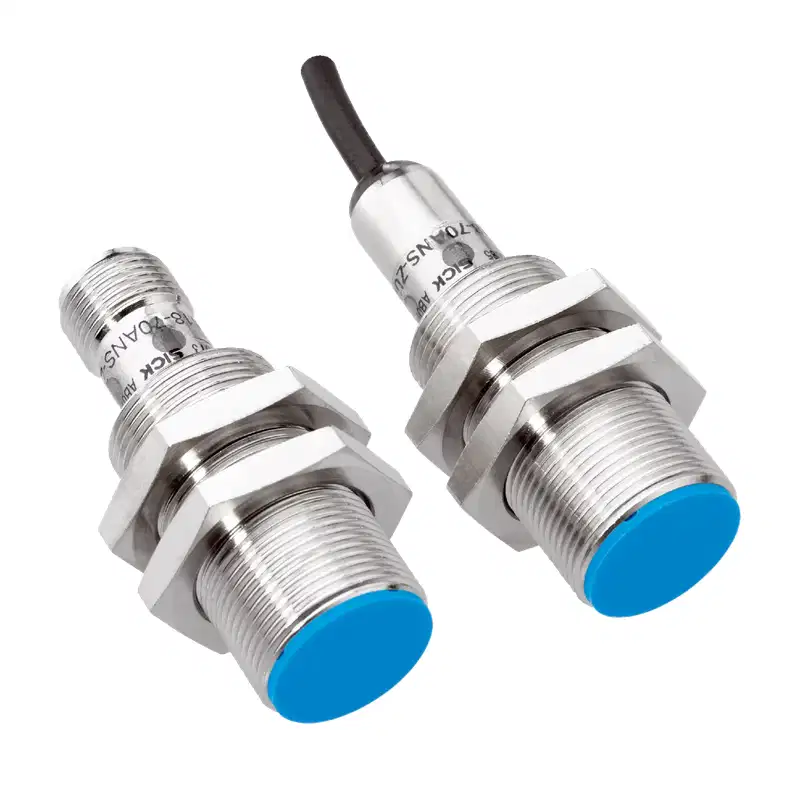

Khác biệt lớn nhất của Sick MM18-70ANS-ZUK so với các dòng cảm biến tiệm cận cảm ứng từ thông thường nằm ở khả năng tương tác với từ trường. Cảm biến phát hiện sự hiện diện của nam châm vĩnh cửu thay vì bề mặt kim loại. Nhờ nguyên lý này, thiết bị có thể “nhìn xuyên” qua các vách ngăn phi từ tính như nhựa, gỗ, kính, nhôm hoặc thép không gỉ phi từ (inox austenit) mà không bị suy hao tín hiệu.
Khoảng cách phát hiện danh định đạt tới 70 mm ngay trong thân ren chuẩn M18 nhỏ gọn. Đây là khoảng cách vượt trội mà các loại cảm biến tiệm cận inductive M18 thông thường (chỉ đạt 5 mm đến 12 mm) không thể đáp ứng được.
Tần số chuyển mạch 5 kHz cho ứng dụng tốc độ cao
Với tần số đóng ngắt lên tới 5.000 Hz, MM18-70ANS-ZUK đáp ứng tức thì các tín hiệu chuyển động cực nhanh. Đặc tính này giúp cảm biến hoạt động lý tưởng trong các bài toán đo tốc độ quay trục động cơ, giám sát xung vòng quay bánh răng gắn kèm hạt nam châm, đếm số vòng quay cánh tuabin hoặc định vị vị trí các cơ cấu chấp hành trong dây chuyền chiết rót, đóng gói tốc độ cao.
Sơ đồ và nguyên lý đấu nối dây (NPN – Thường mở)
Cảm biến sử dụng cáp đúc sẵn chất liệu PUR chịu dầu và mài mòn, cấu trúc 3 dây theo quy chuẩn màu công nghiệp:
- Dây màu nâu (Brown – L+): Đấu vào cực dương nguồn điện 10 … 30 V DC.
- Dây màu xanh dương (Blue – M): Đấu vào cực âm nguồn điện 0 V DC (GND).
- Dây màu đen (Black – Output): Dây tín hiệu ngõ ra NPN. Khi có từ trường kích hoạt, ngõ ra được kéo xuống mức áp 0 V (Sink output). Dây này thường kết nối trực tiếp với ngõ vào số (Digital Input) của PLC hỗ trợ logic Sink hoặc cấp qua rơ-le trung gian nối với nguồn dương.
Lưu ý lắp đặt và ảnh hưởng của vật liệu nam châm
- Định hướng từ trường: Model MM18-70ANS-ZUK được thiết kế để nhận từ trường theo hướng trục dọc (Axial alignment). Khi bố trí nam châm kích hoạt, nên hướng cực từ (Bắc hoặc Nam) trực diện với bề mặt cảm nhận của cảm biến để đạt độ nhạy tối ưu.
- Lựa chọn nam châm: Khoảng cách chuyển mạch tối đa 70 mm đạt được khi sử dụng với nam châm chuẩn (như dòng MAG-3015-B của Sick). Nếu sử dụng các loại nam châm neodymium kích thước nhỏ hơn hoặc có lực từ thấp hơn, khoảng cách tác động thực tế sẽ giảm tương ứng với mật độ từ thông phát ra.
- Môi trường có mạt sắt hoặc từ trường nhiễu: Do đầu cảm biến có độ nhạy từ cao (0,7 mT), cần tránh lắp đặt ngay sát các nguồn sinh từ trường mạnh không kiểm soát như cuộn kháng, biến áp hở hoặc khu vực gia công phát sinh nhiều phôi sắt có thể bám dính vào đầu cảm biến.
- Lực siết khi gá đặt: Thân ren bằng đồng mạ niken cho phép siết đai ốc tối đa 40 Nm. Không nên siết quá lực này để tránh làm biến dạng cấu trúc ren của vỏ.
Phân biệt model trong dải sản phẩm Sick MM18
Để đảm bảo chọn đúng mã tương thích với hệ thống điều khiển, người dùng cần lưu ý các ký tự đuôi của dòng cảm biến từ MM18:
- MM18-70ANS-ZUK: Ngõ ra NPN, tiếp điểm thường mở (NO), kết nối cáp liền 2 m PUR (phiên bản đang xem).
- MM18-70APS-ZUK: Cùng thông số kích thước và khoảng cách, nhưng sử dụng ngõ ra PNP (nguồn dương) thường mở (NO), cáp liền 2 m.
- MM18-70ANS-ZCK: Cùng cấu hình NPN NO và khoảng cách 70 mm, nhưng thay cáp liền bằng đầu cắm connector M12 4-chân, thuận tiện cho việc tháo lắp và thay thế nhanh.
