Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | SICK (Đức) |
| Mã sản phẩm | MM12-70A-N-ZC0 |
| Kích thước thân | M12 x 1 (Đường kính Ø 12 mm, chiều dài 62.5 mm, ren dài 40 mm) |
| Khoảng cách phát hiện định mức ($S_n$) | 5 mm … 70 mm (đo kiểm với nam châm chuẩn MAG-3015-B) |
| Khoảng cách phát hiện an toàn ($S_a$) | 56.7 mm |
| Độ nhạy từ trường | 0.7 mT |
| Hướng định hướng từ tính | Trục dọc (Axial) |
| Tần số đóng cắt | 1.000 Hz |
| Đầu ra tín hiệu | NAMUR (tiêu chuẩn EN 60947-5-6) |
| Phương thức kết nối điện | DC 2 dây (DC 2-wire) |
| Điện áp danh định | 8.2 V DC |
| Dòng tiêu thụ | Khi kích hoạt: ≥ 2.3 mA / Khi không kích hoạt: ≤ 1 mA |
| Kiểu kết nối vật lý | Đầu nối M12, 4 chân (Male connector M12, 4-pin) |
| Tiêu chuẩn phòng nổ ATEX | II 1G Ex ia IIC T6 Ga | II 1D Ex ia IIIC T200 85°C Da (Zone 0, Zone 20) |
| Vật liệu vỏ | Đồng thau mạ niken (Nickel-plated brass), mặt tác động bằng nhựa PBTP |
| Cấp bảo vệ | IP67 (theo EN 60529) |
| Nhiệt độ vận hành | -25 °C … +70 °C |
| Mô-men siết tối đa | ≤ 7 Nm |
Đặc tính ngõ ra NAMUR và tiêu chuẩn an toàn tia lửa (Intrinsic Safety)

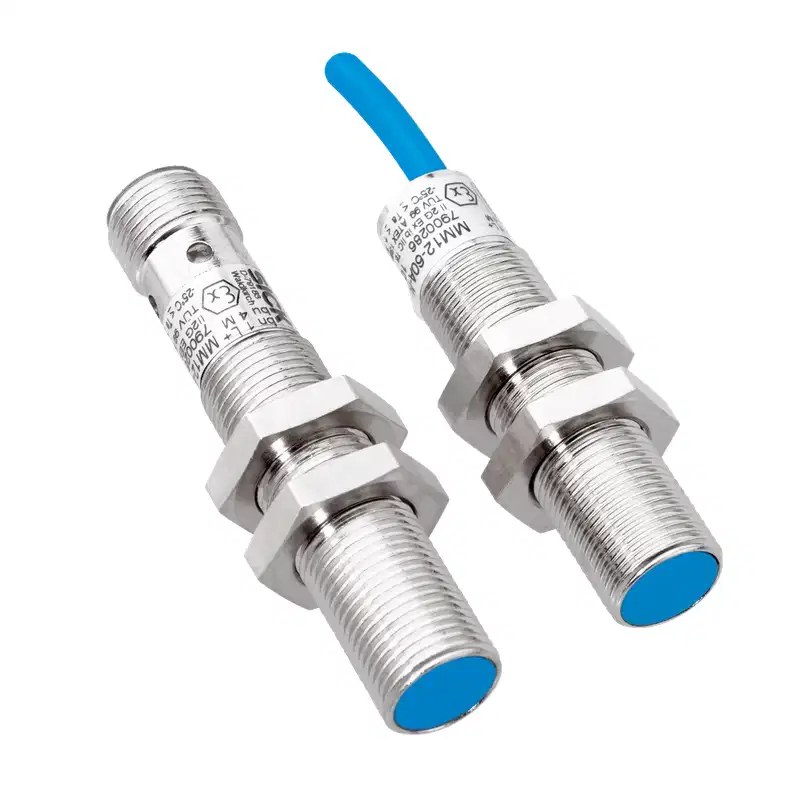

Sick MM12-70A-N-ZC0 là dòng cảm biến từ tiệm cận được thiết kế chuyên biệt cho các môi trường có nguy cơ cháy nổ cao. Khác với các dòng cảm biến tiệm cận thông thường đóng cắt mức logic bán dẫn (PNP/NPN), cảm biến sử dụng tín hiệu dòng NAMUR 2 dây tuân theo tiêu chuẩn EN 60947-5-6.
- Trạng thái chuyển mạch bằng dòng điện: Trạng thái có mặt hay không có mặt của nam châm kích hoạt được nhận diện qua sự thay đổi cường độ dòng điện tiêu thụ (dưới 1 mA khi chưa tác động và trên 2.3 mA khi kích hoạt). Cơ chế này giúp bộ điều khiển đồng thời giám sát được lỗi đứt dây (dòng về 0 mA) hoặc ngắn mạch (dòng vượt ngưỡng cho phép).
- Chứng nhận chống cháy nổ ATEX nhóm 1G và 1D: Thiết bị đạt phân cấp Ex ia IIC T6 Ga và Ex ia IIIC T200 85°C Da, cho phép lắp đặt trực tiếp tại các vị trí nguy hiểm nhất như Zone 0 (môi trường khí gas) và Zone 20 (môi trường bụi dẫn điện/cháy).
- Yêu cầu phối ghép: Cảm biến bắt buộc phải kết nối thông qua một bộ khuếch đại chuyển mạch cách ly an toàn tia lửa (Isolated Switch Amplifier) đạt chuẩn Ex-i đặt ở khu vực an toàn để cấp nguồn 8.2 V DC và chuyển đổi tín hiệu sang relay/transistor cho PLC.
Khả năng phát hiện qua vật liệu phi từ tính
Nhờ nguyên lý hoạt động dựa trên trường điện từ của nam châm vĩnh cửu, MM12-70A-N-ZC0 giải quyết được nhiều bài toán giám sát vị trí mà cảm biến quang điện hoặc cảm biến cảm ứng từ (inductive) không thể đáp ứng:
- Xuyên qua thành chắn kim loại màu và phi kim: Cảm biến có khả năng nhận biết nam châm xuyên qua các vách ngăn làm từ thép không gỉ (Inox 304, 316), nhôm, đồng, nhựa, kính, gỗ hoặc chất lỏng không có từ tính. Điều này cực kỳ hữu ích khi cần phát hiện mức chất lỏng bên trong bồn chứa kín hoặc kiểm tra vị trí phao từ mà không phải khoan đục bồn áp lực.
- Khoảng cách phát hiện lớn trong kích thước M12: Trong khi cảm biến điện cảm M12 thông thường chỉ đạt khoảng cách phát hiện 2 mm đến 8 mm trên bề mặt sắt, MM12-70A-N-ZC0 cung cấp phạm vi lên tới 70 mm khi kết hợp với nam châm chuẩn (như SICK MAG-3015-B), hạn chế tối đa nguy cơ va quẹt cơ khí làm hỏng đầu cảm biến.
Sơ đồ chân kết nối M12 và quy chuẩn đấu dây
Cảm biến trang bị đầu nối M12 tiêu chuẩn 4 chân đực, phương thức đấu dây 2 cực DC:
| Chân (Pin) | Ký hiệu tín hiệu | Mô tả đấu nối |
|---|---|---|
| Pin 1 | + (L+) | Cực dương nguồn NAMUR (+8.2 V DC từ bộ khuếch đại cách ly) |
| Pin 2 | – (L-) | Cực âm tín hiệu NAMUR |
| Pin 3 | NC | Không kết nối |
| Pin 4 | NC | Không kết nối |
Lưu ý: Dù giắc cắm vật lý có 4 chân chuẩn M12, thiết bị chỉ sử dụng 2 dây (chân 1 và chân 2) để truyền cả nguồn và tín hiệu. Cần dùng cáp chống nhiễu chuyên dụng có bọc giáp khi đi dây khoảng cách xa trong môi trường công nghiệp để đảm bảo điện dung ($C_i$) và điện cảm ($L_i$) nội tại của đường dây không vượt quá giới hạn an toàn Ex.
Phân biệt MM12-70A-N-ZC0 với các biến thể cùng dòng MM12
Để tránh nhầm lẫn khi lựa chọn thiết bị thay thế hoặc thiết kế hệ thống mới, cần lưu ý sự khác biệt giữa phiên bản NAMUR chống cháy nổ và các phiên bản công nghiệp thông thường:
- MM12-70A-N-ZC0: Sử dụng tín hiệu NAMUR 2 dây, cấp nguồn 8.2 V DC, bắt buộc dùng kèm bộ cách ly an toàn tia lửa, chuyên dụng cho Zone 0/1/20/21.
- MM12-60A-N-ZCO / MM12-60A-N-ZW0: Biến thể NAMUR với khoảng cách phát hiện tối đa 60 mm (độ nhạy 1 mT thấp hơn mức 0.7 mT của bản 70A), sử dụng đầu nối M12 hoặc cáp đúc sẵn.
- MM12-60APS-ZCK / MM12-60ANS-ZCK: Sử dụng nguồn nuôi 10 … 30 V DC, ngõ ra 3 dây PNP hoặc NPN NO, không có chứng chỉ chống cháy nổ ATEX, dùng trực tiếp cho các ngõ vào số 24V DC tiêu chuẩn trên PLC trong môi trường nhà máy thông thường.
Yêu cầu kỹ thuật khi lắp đặt thực tế
- Hướng cực của nam châm: MM12-70A-N-ZC0 có trục từ tính dọc (Axial alignment). Khi bố trí mục tiêu kích hoạt, mặt cực của nam châm (cực Bắc hoặc cực Nam) phải hướng vuông góc trực diện vào bề mặt hoạt động của đầu cảm biến để đạt khoảng cách tác động tối ưu.
- Tránh vật liệu sắt từ bao quanh: Nếu lắp đặt cảm biến chìm trong các tấm gá bằng thép, độ nhạy của cảm biến sẽ bị suy giảm đáng kể do hiện tượng phân tán đường sức từ. Cần sử dụng đồ gá bằng nhôm, đồng thau hoặc thép không gỉ phi từ tính, hoặc để hở khoảng trống xung quanh đầu ren theo quy chuẩn lắp đặt non-flush.
- Lực siết ốc cố định: Vỏ thiết bị làm bằng đồng mạ niken với kích thước ren M12, mô-men xoắn siết ốc tối đa khi cố định trên giá đỡ không được vượt quá 7 Nm để tránh biến dạng ren và nứt vỡ mạch từ tính bên trong.
