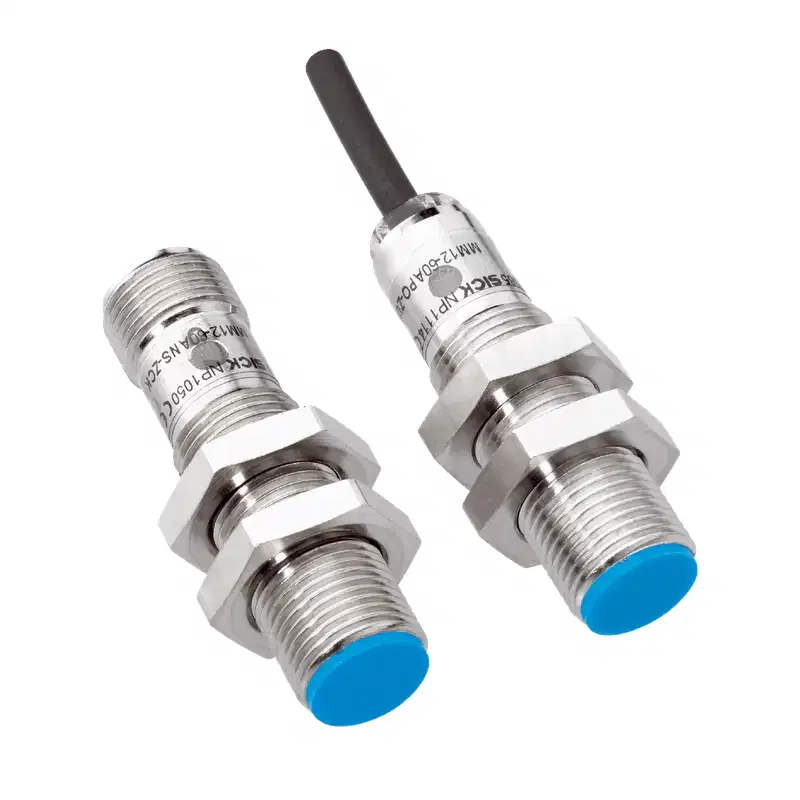

Cảm biến từ Sick MM12-60APS-ZUA, dải phát hiện 5 mm … 60 mm

Thông số kỹ thuật cảm biến từ Sick MM12-60APS-ZUA

Khả năng xuyên thấu vật liệu và nguyên lý phát hiện

Sick MM12-60APS-ZUA hoạt động dựa trên nguyên lý cảm ứng từ tính, phát hiện sự hiện diện của từ trường phát ra từ một nam châm vĩnh cửu độc lập. Điểm ưu việt cốt lõi của công nghệ này so với cảm biến tiệm cận cảm ứng thông thường (inductive) là khả năng xuyên thấu các vật liệu phi từ tính.

Cảm biến có thể nhận diện chính xác vị trí nam châm xuyên qua các bề mặt ngăn cách làm bằng:

• Thép không gỉ (Inox 304, 316).
• Kim loại màu như nhôm, đồng, đồng thau.
• Nhựa kỹ thuật (PVC, POM, PTFE, acrylic), gỗ hoặc thủy tinh.

Nhờ đặc tính này, thiết bị thường được ứng dụng để giám sát vị trí piston trong xi lanh kim loại màu, kiểm tra mức chất lỏng thông qua phao từ bên trong bồn chứa kín áp suất cao, hoặc giám sát vị trí buồng xoay trong môi trường vô trùng cần cách ly tuyệt đối.

Phụ thuộc khoảng cách làm việc vào nguồn từ trường

Khoảng cách phát hiện danh định của MM12-60APS-ZUA dao động từ 5 mm đến 60 mm. Giá trị thực tế phụ thuộc trực tiếp vào kích thước và cường độ của nam châm kích hoạt được lắp đối diện đầu cảm biến:

• Khoảng cách kích hoạt tối đa (đạt đến 60 mm): Khi sử dụng các loại nam châm kích thước lớn, từ lực mạnh (chẳng hạn như nam châm Neodymium kích thước Ø 30 mm).
• Khoảng cách kích hoạt thu hẹp (5 mm – 20 mm): Khi sử dụng nam châm cúc áo hoặc kích thước nhỏ trong không gian hẹp.
• Độ nhạy 1 mT: Cảm ứng được kích hoạt ngay cả khi từ trường suy hao xuống mức rất thấp, đảm bảo độ ổn định cao và hạn chế hiện tượng chập chờn tiếp điểm.
• Hướng kích hoạt: Cảm biến nhạy nhất theo hướng trục dọc (axial). Cực từ của nam châm cần hướng thẳng trực diện hoặc di chuyển tịnh tiến cắt ngang qua bề mặt đầu dò theo đúng trục định hướng.

Tần số đáp ứng cực cao cho chuyển động tốc độ lớn

Với tần số chuyển mạch lên tới 5.000 Hz (5 kHz), MM12-60APS-ZUA vượt trội hoàn toàn so với các cảm biến tiệm cận quang học hoặc cảm ứng điện từ cùng kích thước M12 (thường chỉ đạt 500 Hz đến 2.000 Hz). Tốc độ đáp ứng này cho phép cảm biến đếm xung chính xác trên các trục quay tốc độ cao, đếm bánh răng có gắn điểm từ tính, hoặc giám sát hành trình của máy đóng gói chuyển động liên tục mà không lo bị trượt xung.

Sơ đồ đấu nối và đặc tính cáp 3 m PUR

Biến thể đuôi -ZUA được trang bị sẵn cáp đúc liền dài 3 mét (dài hơn tiêu chuẩn 2 m thông dụng), giúp kết nối trực tiếp về tủ điều khiển mà không cần sử dụng cút nối trung gian, giảm thiểu nguy cơ oxy hóa tiếp điểm trong môi trường ẩm ướt.

Quy chuẩn màu dây của cáp 3 sợi:

• Dây Nâu (Brown – BN): Cực dương nguồn cấp (+10 V DC … +30 V DC).
• Dây Xanh dương (Blue – BU): Cực âm nguồn cấp (0 V / GND).
• Dây Đen (Black – BK): Tín hiệu ngõ ra PNP, trạng thái thường mở (NO). Khi phát hiện từ trường đủ mạnh, ngõ ra sẽ nối lên mức điện áp dương để cấp tải (tối đa 300 mA).

Vỏ cáp làm từ vật liệu Polyurethane (PUR) cho phép cảm biến uốn cong liên tục trên xích dẫn cáp, chống chịu tốt với dầu nhớt công nghiệp, dung dịch làm mát gia công cơ khí và giữ nguyên độ dẻo dai ở dải nhiệt độ âm sâu xuống đến -40 °C.

Khác biệt giữa MM12-60APS-ZUA và biến thể đầu nối M12 (MM12-60APS-ZCO)

Lưu ý quan trọng khi gá đặt cơ khí

• Lực siết đai ốc: Thân ren M12 bằng đồng thau mạ niken có giới hạn lực siết tối đa là 7 Nm. Không siết quá lực để tránh làm biến dạng ren hoặc nứt hỏng cấu trúc bên trong.
• Ảnh hưởng của kim loại có từ tính (Sắt, Thép Carbon): Nếu lắp chìm cảm biến hoặc gắn nam châm lên giá đỡ bằng thép từ tính, từ trường có thể bị suy hao hoặc biến dạng (hiện tượng shunt từ), làm giảm khoảng cách phát hiện. Khi cần gá trên bề mặt thép, nên sử dụng miếng đệm bằng nhôm, đồng thau hoặc nhựa giữa bề mặt kim loại và nam châm.
• Bố trí nhiều cảm biến cạnh nhau: Giữ khoảng cách tối thiểu giữa hai thân cảm biến từ để ngăn chặn hiện tượng giao thoa từ trường khi cả hai cùng tiếp cận một nguồn từ lực lớn.
