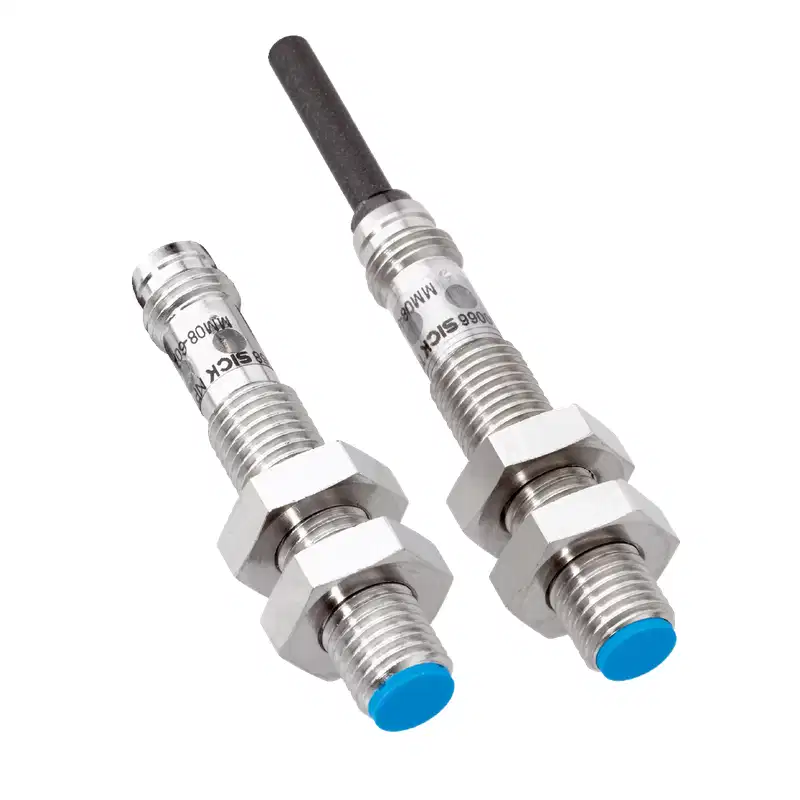

Thông số kỹ thuật cảm biến từ Sick MM08-60ANS-ZTK
| Thông số | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | MM08-60ANS-ZTK |
| Hãng sản xuất | Sick |
| Dòng sản phẩm | MM (Cảm biến tiệm cận từ tính dạng trụ M8) |
| Khoảng cách phát hiện định mức ($S_n$) | 0 mm … 60 mm (khi dùng với nam châm chuẩn) |
| Khoảng cách vận hành an toàn ($S_a$) | 48,6 mm |
| Độ nhạy từ trường | 1 mT |
| Tần số đáp ứng | 1.000 Hz |
| Ngõ ra điều khiển | NPN, trạng thái thường mở (NO – Normally Open) |
| Điện áp hoạt động | 10 V DC … 30 V DC |
| Dòng tải liên tục ($I_a$) | ≤ 200 mA |
| Dòng tiêu thụ không tải | 10 mA |
| Độ sụt áp | ≤ 2 V |
| Kiểu kết nối | Đầu nối M8, 3 chân (M8 connector, 3-pin) |
| Vật liệu thân | Đồng mạ niken (Nickel-plated brass) |
| Kích thước ren | M8 x 1 (Chiều dài thân: 46 mm, phần ren: 29,5 mm) |
| Lực siết tối đa | 6 Nm |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường vận hành | -40 °C … +75 °C |
| Bảo vệ tích hợp | Chống ngắn mạch, ngược cực nguồn, xung kích đóng điện |
Khả năng phát hiện vượt trội qua vách ngăn phi từ tính
Khác biệt cốt lõi giữa cảm biến từ MM08-60ANS-ZTK và các loại cảm biến tiệm cận cảm ứng từ (inductive proximity sensor) cùng kích thước thân M8 nằm ở tầm đo. Cảm biến cảm ứng M8 thông thường chỉ đạt phạm vi phát hiện 1,5 mm đến 2 mm đối với kim loại, trong khi MM08-60ANS-ZTK có thể mở rộng khoảng cách nhận biết lên đến 60 mm khi kết hợp với đối tượng kích hoạt là nam châm vĩnh cửu chuyên dụng.
Nhờ nguyên lý tương tác từ trường, thiết bị có khả năng xuyên qua hoàn toàn các bề mặt phi từ tính như nhôm, thép không gỉ phi từ (Inox 304/316 mỏng), nhựa, thủy tinh hoặc gỗ mà không làm suy giảm tín hiệu. Khả năng này biến MM08-60ANS-ZTK thành giải pháp giám sát tối ưu cho:
- Phát hiện vị trí piston bên trong thân xilanh khí nén, thủy lực làm bằng nhôm hoặc thép không gỉ.
- Giám sát đóng/mở cửa bảo vệ trong môi trường kín, nơi cảm biến được bảo vệ hoàn toàn sau vách kính hoặc vỏ máy để tránh tiếp xúc với hóa chất ăn mòn hay tia nước áp lực cao.
- Nhận diện điểm dừng cơ cấu quay tốc độ cao (nhờ tần số chuyển mạch lên đến 1.000 Hz) mà không cần lắp cảm biến tiếp cận sát bề mặt cơ khí, tránh nguy cơ va chạm gây hỏng hóc.
Sơ đồ đấu nối và đặc tính ngõ ra NPN
MM08-60ANS-ZTK sử dụng cấu hình đấu dây chuẩn công nghiệp qua đầu nối M8 3-pin với mạch ngõ ra NPN cực thu để hở (Open Collector), hoạt động theo trạng thái thường mở (NO):
- Chân 1 (Dây nâu / BN): Cấp nguồn dương (+10 V DC … +30 V DC).
- Chân 3 (Dây xanh dương / BU): Nối cực âm nguồn (0 V / GND).
- Chân 4 (Dây đen / BK): Ngõ ra tín hiệu (Output Q). Khi có từ trường kích hoạt, chân 4 được kéo xuống mức 0 V.
Dạng tín hiệu NPN rất phổ biến trong các hệ thống điều khiển tự động sử dụng PLC xuất xứ Nhật Bản hoặc châu Á (Sink input). Tải (chẳng hạn như cuộn hút rơ-le hoặc đầu vào PLC) sẽ được kết nối giữa Chân 1 (nguồn +) và Chân 4 (tín hiệu cảm biến). Cảm biến tích hợp sẵn mạch bảo vệ ngắn mạch và bảo vệ phân cực ngược, ngăn chặn sự cố cháy hỏng khi đấu nhầm cực nguồn trong quá trình triển khai.
Phụ thuộc của tầm phát hiện vào nam châm và hướng từ trường
Chỉ số khoảng cách phát hiện định mức 60 mm của MM08-60ANS-ZTK được xác định khi sử dụng nam châm kích hoạt có cường độ từ trường mạnh (như nam châm chuẩn SICK MAG-3015-B). Trong thực tế, phạm vi làm việc của cảm biến phụ thuộc trực tiếp vào hai yếu tố kỹ thuật:
- Kích thước và vật liệu nam châm: Cảm biến kích hoạt khi mật độ từ thông tại đầu cảm biến đạt ngưỡng độ nhạy 1 mT. Khi sử dụng các dòng nam châm nhỏ hơn (ví dụ: MAG-2006-B hoặc nam châm đất hiếm Neodymium kích thước nhỏ), tầm phát hiện hiệu dụng sẽ giảm tương ứng xuống khoảng 25 mm – 40 mm.
- Chiều cực từ (Magnetic Alignment): MM08-60ANS-ZTK có độ nhạy từ hướng trục (Axial). Để đạt khoảng cách tối đa và tín hiệu dứt khoát, trục cực của nam châm (đường nối giữa cực Bắc và cực Nam) cần được căn chỉnh đồng trục hoặc song song tối ưu với trục thân cảm biến khi tiếp cận.
So sánh MM08-60ANS-ZTK với các model cùng phân khúc MM08
Để đảm bảo chọn đúng mã linh kiện cho hệ thống tủ điện và cấu trúc cơ khí, cần phân biệt MM08-60ANS-ZTK với các phiên bản tương đương trong cùng dòng MM08 của Sick:
| Mã sản phẩm | Dạng ngõ ra | Chức năng ngõ ra | Kiểu kết nối vật lý | Ứng dụng phù hợp |
|---|---|---|---|---|
| MM08-60ANS-ZTK | NPN | NO (Thường mở) | Jack cắm M8, 3 chân | Kết nối nhanh, tương thích PLC chuẩn Sinking (Châu Á). |
| MM08-60APS-ZTK | PNP | NO (Thường mở) | Jack cắm M8, 3 chân | Thay thế tương đương về kích thước nhưng dùng cho PLC chuẩn Sourcing (Châu Âu). |
| MM08-60ANS-ZUK | NPN | NO (Thường mở) | Dây cáp liền 2 m, 3 sợi | Dành cho không gian lắp đặt hẹp, không đủ chiều dài cho đầu cắm rời M8. |
| MM08-60APO-ZTK | PNP | NC (Thường đóng) | Jack cắm M8, 3 chân | Dùng cho mạch an toàn hoặc cảnh báo hành trình ngắt tín hiệu. |
Lưu ý lắp đặt cơ khí và môi trường vận hành
- Vật liệu giá đỡ lân cận: Có thể lắp đặt cảm biến chìm (flush) trong kim loại phi từ tính (nhôm, đồng, nhựa). Tuy nhiên, nếu gá đặt trực tiếp lên các tấm gá bằng thép carbon hoặc sắt từ, từ trường xung quanh có thể bị méo hoặc tiêu hao, làm giảm khoảng cách phát hiện hoặc gây hiện tượng cảm biến bị giữ trạng thái bật liên tục.
- Lực siết ren: Phần ren đồng mạ niken tiêu chuẩn M8x1 yêu cầu lực siết không vượt quá 6 Nm khi bắt ê-cu đi kèm. Lực siết quá mức có thể làm biến dạng vỏ ren và nứt vi mạch bên trong.
- Chống chịu môi trường: Cảm biến đạt chuẩn IP67 và dải nhiệt độ mở rộng từ -40 °C đến +75 °C, hoạt động ổn định trong các kho lạnh công nghiệp, xưởng đúc nóng hoặc môi trường có sương dầu và bụi mịn. Khi cắm đầu cos nối M8, cần vặn chặt vòng ren chống nước để đảm bảo chỉ số làm kín tại vị trí chân cắm.
