Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | SICK |
| Mã sản phẩm | MLG50N-1150N10501 |
| Dòng sản phẩm | MLG-2 – Automation light grids |
| Phiên bản thiết bị | ProNet, hỗ trợ chức năng mở rộng và giao tiếp fieldbus |
| Nguyên lý cảm biến | Bộ phát và bộ thu riêng biệt |
| Chiều cao phát hiện | 1.150 mm |
| Khoảng cách tia | 50 mm |
| Số lượng tia | 24 tia |
| Vật thể nhỏ nhất có thể phát hiện | 50 mm; một số điều kiện cấu hình có thể là 54 mm |
| Phương thức đồng bộ | Đồng bộ bằng cáp |
| Phạm vi hoạt động | 5 m |
| Tầm hoạt động tối đa | 7 m |
| Thời gian đáp ứng | 3,6 ms |
| Nguồn sáng | LED, ánh sáng hồng ngoại |
| Bước sóng | 850 nm |
| Điện áp cung cấp | 19,2–28,8 V DC |
| Giao tiếp mạng | PROFINET |
| Đầu ra số | Q1, 1 đầu ra |
| Dòng tải đầu ra tối đa | 100 mA |
| Cấp bảo vệ vỏ | IP65, IP67 |
| Nhiệt độ làm việc | –30 °C đến +55 °C |
| Nhiệt độ lưu trữ | –40 °C đến +70 °C |
| Vật liệu vỏ | Nhôm |
| Khối lượng | 2,649 kg |

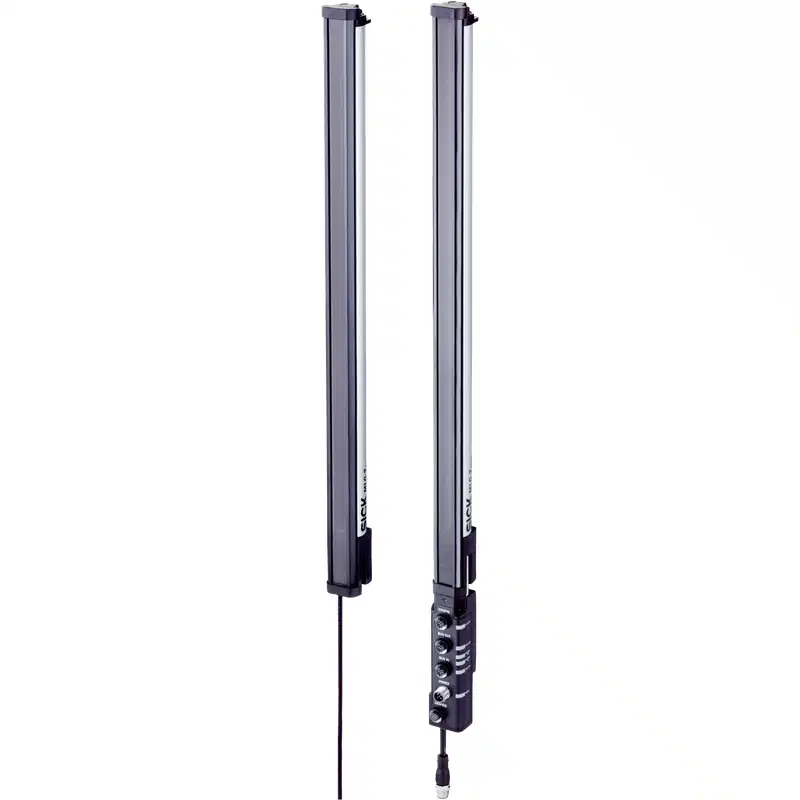

| Bộ sản phẩm | 1 bộ phát, 1 bộ thu và 1 module fieldbus |
Lưới quang SICK MLG50N-1150N10501 dùng để làm gì?
SICK MLG50N-1150N10501 là lưới quang tự động hóa dạng phát–thu, có vùng phát hiện cao 1.150 mm và 24 tia quang cách nhau 50 mm. Thiết bị cho phép phát hiện sự có mặt, chiều cao, vị trí hoặc kích thước tương đối của vật thể khi vật đi qua vùng tia.
Nhờ tích hợp PROFINET và module fieldbus, model này phù hợp với các dây chuyền cần đưa dữ liệu cảm biến về PLC hoặc hệ thống điều khiển trung tâm. Đây là lựa chọn thích hợp cho các ứng dụng kiểm tra vật thể, phân loại, đo kích thước và giám sát khu vực trên dây chuyền tự động.
Khả năng phát hiện và chức năng tích hợp
- Phát hiện vật thể với kích thước tối thiểu khoảng 50 mm trong điều kiện tiêu chuẩn.
- Hỗ trợ phát hiện sự hiện diện và xác định chiều rộng vật thể.
- Nhận dạng vật thể theo vùng tia bị che khuất.
- Phân loại theo chiều cao.
- Phát hiện lỗ và xác định kích thước lỗ trong phạm vi ứng dụng phù hợp.
- Đo hoặc kiểm tra kích thước ngoài, kích thước trong và vị trí vật thể.
- Thiết lập vùng giám sát và chức năng blanking tia để phù hợp với máy hoặc sản phẩm.
- Hỗ trợ chế độ Standard, Transparent và khả năng làm việc trong môi trường có bụi hoặc ánh sáng mặt trời.
Giao tiếp PROFINET và tích hợp hệ thống
MLG50N-1150N10501 được trang bị phiên bản ProNet với giao tiếp PROFINET. Tín hiệu phát hiện và dữ liệu đo có thể được trao đổi với PLC thông qua mạng công nghiệp, giúp giảm số lượng dây tín hiệu riêng lẻ và thuận tiện khi xây dựng hệ thống điều khiển tập trung.
Ngoài giao tiếp dữ liệu, thiết bị có một đầu ra số Q1 cho các tín hiệu điều khiển hoặc trạng thái cần xử lý trực tiếp. Khi triển khai, cần bố trí đúng bộ phát, bộ thu, module fieldbus và hệ thống cáp tương ứng; việc đấu nối cụ thể phải thực hiện theo sơ đồ chân của bộ thiết bị đang sử dụng.
Nguyên lý lắp đặt và vận hành
Bộ phát và bộ thu được lắp đối diện nhau để tạo thành vùng phát hiện. Khi vật thể đi qua, các tia hồng ngoại bị che khuất sẽ được bộ thu ghi nhận. Bộ điều khiển sau đó xử lý trạng thái các tia để xác định vật thể có xuất hiện hay không, vị trí che tia, chiều cao hoặc hình dạng trong phạm vi chức năng được cấu hình.
- Lắp bộ phát và bộ thu trên hai giá đỡ chắc chắn, bảo đảm hai mặt cảm biến đối diện và đồng trục.
- Giữ khoảng cách giữa hai thanh cảm biến trong giới hạn hoạt động của hệ thống; phạm vi làm việc danh định là 5 m.
- Không để khung máy, vật liệu hoặc kết cấu cố định che khuất vùng tia cần sử dụng.
- Kiểm tra căn chỉnh sau khi lắp đặt, đặc biệt ở các dây chuyền có rung động hoặc chuyển động cơ khí liên tục.
- Vệ sinh mặt trước cảm biến khi bụi, dầu hoặc hơi nước làm suy giảm tín hiệu quang.
Ứng dụng thực tế
Với chiều cao phát hiện 1.150 mm và khoảng cách tia 50 mm, thiết bị có thể được sử dụng trong nhiều hệ thống tự động hóa như:
- Phát hiện sản phẩm trên băng tải.
- Kiểm tra chiều cao và phân loại kiện hàng.
- Đo kích thước tương đối của thùng, hộp hoặc sản phẩm.
- Kiểm tra vật thể có đi qua đúng vị trí hay không.
- Phát hiện sản phẩm thiếu, sai vị trí hoặc có lỗ rỗng.
- Giám sát khu vực đưa hàng vào máy đóng gói, máy phân loại hoặc hệ thống vận chuyển.
- Thu thập dữ liệu hình dạng và vị trí cho hệ thống điều khiển dùng PLC.
Môi trường làm việc và độ bền
Vỏ nhôm cùng cấp bảo vệ IP65 và IP67 giúp MLG50N-1150N10501 phù hợp với môi trường công nghiệp có bụi và nguy cơ tiếp xúc với nước ở mức được quy định bởi cấp bảo vệ. Thiết bị làm việc trong dải nhiệt độ từ –30 °C đến +55 °C và có khả năng chống ảnh hưởng của ánh sáng môi trường ở mức cao.
Cảm biến được bảo vệ chống đấu ngược cực nguồn, đầu ra Q1 có bảo vệ ngắn mạch và mạch có chức năng hạn chế xung nhiễu. Tuy nhiên, cần sử dụng nguồn DC ổn định, đi dây đúng kỹ thuật và bảo vệ các đầu nối để duy trì độ tin cậy trong thời gian dài.
Lưu ý khi chọn đúng mã MLG50N-1150N10501
Model này cần được phân biệt với các biến thể MLG-2 có chiều cao phát hiện, khoảng cách tia, số tia hoặc giao tiếp khác. Khi thay thế hoặc bổ sung thiết bị, cần kiểm tra đồng thời mã sản phẩm, chiều cao 1.150 mm, khoảng cách tia 50 mm, cấu hình 24 tia và giao tiếp PROFINET. Không nên chỉ chọn theo tên dòng MLG hoặc kích thước cơ khí bên ngoài.
Bộ sản phẩm gồm bộ phát, bộ thu và module fieldbus. Các bộ phận riêng tương ứng gồm bộ phát mã 2077698 và bộ thu mã 2084232. Khi đặt thay thế từng thành phần, cần bảo đảm đúng mã linh kiện và khả năng tương thích với cấu hình hệ thống hiện có.
