Lưới quang tự động hóa Sick MLG30S-2220A10801 cao 2,220 mm

Thông số kỹ thuật

Tổng quan về lưới quang SICK MLG30S-2220A10801

SICK MLG30S-2220A10801 là lưới quang tự động hóa thuộc dòng MLG-2, có chiều cao vùng phát hiện 2.220 mm và khoảng cách tia 30 mm. Thiết bị sử dụng cấu hình bộ phát – bộ thu với 75 tia hồng ngoại, phù hợp để phát hiện vật thể, nhận dạng vật thể, phân loại chiều cao và đo chiều cao trong các hệ thống máy tự động.

Model này được trang bị hai ngõ ra analog 4–20 mA, một ngõ ra kỹ thuật số và giao tiếp IO-Link V1.1. Nhờ đó, cảm biến có thể vừa đưa ra tín hiệu đóng cắt đơn giản, vừa truyền dữ liệu đo lường đến PLC, bộ điều khiển hoặc hệ thống tự động hóa cấp cao hơn.

Khả năng phát hiện và đo lường

• Chiều cao vùng giám sát 2.220 mm, thích hợp cho các khu vực cần kiểm soát vật thể có kích thước lớn.
• Khoảng cách tia 30 mm và MDO 34 mm cho phép phát hiện các vật thể có kích thước từ khoảng 34 mm trở lên theo điều kiện lắp đặt phù hợp.
• Thời gian đáp ứng 9,7 ms giúp thiết bị phù hợp với các dây chuyền có tốc độ vận chuyển liên tục.
• Tầm hoạt động tiêu chuẩn 8,5 m; khoảng cách tối đa đạt 12 m trong điều kiện đáp ứng yêu cầu lắp đặt và môi trường.
• Hai tín hiệu đo chiều cao có thể sử dụng cho chức năng xác định tia đầu tiên và tia cuối cùng bị che khuất.

Các tín hiệu đầu ra mặc định

Kết nối IO-Link và tích hợp điều khiển

IO-Link V1.1 cho phép MLG30S-2220A10801 truyền dữ liệu quá trình và hỗ trợ tham số hóa thiết bị thông qua bộ điều khiển IO-Link Master. Chu kỳ dữ liệu của thiết bị là 6 ms, tốc độ truyền 38,4 kbit/s theo chuẩn COM2 và chiều dài cáp tối đa được công bố là 20 m.

• VendorID: 26.
• DeviceID HEX: 800067.
• DeviceID DEC: 8388711.
• Độ dài dữ liệu quá trình: 6 byte.
• Có thể truyền dữ liệu phát hiện vật thể và dữ liệu đo chiều cao qua giao diện IO-Link.

Trong hệ thống chỉ cần tín hiệu bật/tắt, người dùng có thể sử dụng ngõ ra Q1. Với các ứng dụng phân loại, đo chiều cao hoặc cần giám sát giá trị liên tục, hai ngõ ra 4–20 mA và IO-Link cung cấp phương án kết nối linh hoạt hơn.

Ứng dụng phù hợp

• Phát hiện vật thể trên băng tải.
• Nhận dạng và phân loại sản phẩm theo chiều cao.
• Đo chiều cao kiện hàng, thùng carton hoặc sản phẩm xếp chồng.
• Kiểm tra vật thể đi qua vùng giám sát rộng.
• Phát hiện khoảng trống hoặc sự hiện diện của hàng hóa trong hệ thống vận chuyển.
• Ứng dụng trong dây chuyền logistics, kho tự động, đóng gói và phân loại hàng hóa.

Lắp đặt và vận hành thực tế

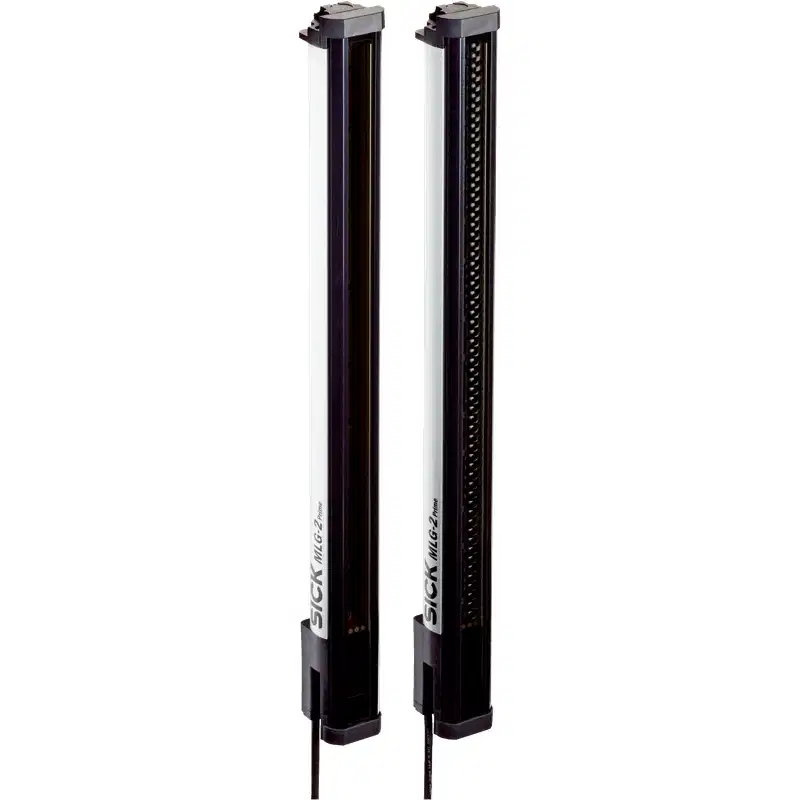

MLG30S-2220A10801 gồm một bộ phát và một bộ thu, cần được lắp đối diện nhau để các tia hồng ngoại truyền qua toàn bộ vùng giám sát. Hai thanh cảm biến phải được căn chỉnh chính xác theo cùng một trục; sai lệch góc hoặc rung động cơ khí có thể làm giảm độ ổn định của tín hiệu.

• Đảm bảo toàn bộ vùng phát hiện nằm trong khoảng cách hoạt động của thiết bị.
• Giữ mặt quang học sạch, không để bụi, dầu hoặc vật liệu đóng bám che khuất tia.
• Tránh để ánh sáng mạnh chiếu trực tiếp vào mặt thu nếu không cần thiết.
• Sử dụng nguồn DC nằm trong khoảng 19,2–28,8 V.
• Kiểm tra sơ đồ chân M12 và loại tín hiệu trước khi đấu nối vào PLC hoặc module analog.
• Với tín hiệu 4–20 mA, cần cấu hình đúng kênh đo và tải đầu vào của bộ điều khiển.
• Đảm bảo dây dẫn, đầu nối và vị trí lắp đặt đáp ứng cấp bảo vệ IP65/IP67 của thiết bị.

Điểm cần lưu ý khi chọn đúng model

MLG30S-2220A10801 phù hợp khi hệ thống yêu cầu vùng phát hiện cao 2.220 mm, khoảng cách tia 30 mm, hai tín hiệu analog đo chiều cao và giao tiếp IO-Link. Khi thay thế hoặc đặt mua, cần đối chiếu đầy đủ mã sản phẩm vì các model MLG gần giống có thể khác về chiều cao phát hiện, khoảng cách tia, số lượng tia, kiểu ngõ ra hoặc chức năng tích hợp.

Thiết bị không chỉ là cảm biến hiện diện dạng đóng cắt thông thường. Cấu hình Q A1, Q A2, Q1 cùng khả năng truyền dữ liệu qua IO-Link giúp sản phẩm phù hợp hơn với các hệ thống cần phân loại, đo chiều cao và thu thập dữ liệu trong quá trình vận hành.
