Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Thương hiệu | SICK |
| Mã sản phẩm | MLG05W-0D00R12503 |
| Tên sản phẩm | MLG-2 WebChecker |
| Biến thể thiết bị | Web guiding |
| Nguyên lý cảm biến | Bộ phát – bộ thu |
| Tổng chiều rộng vùng đo | 1.945 mm |
| Số lượng tia | 390 |
| Khoảng cách giữa các tia | 5 mm |
| Độ phân giải | ≥ 0,01 mm |
| Chiều dài vật thể tối thiểu | 4 mm |
| Độ lặp lại | 6 µm |
| Độ chính xác | ±0,3 mm |
| Thời gian đáp ứng | 78,1 ms |
| Phạm vi hoạt động | 2,5 m |
| Phạm vi tối đa | 3,5 m |
| Điện áp cung cấp | DC 19,2…28,8 V |
| Giao tiếp | IO-Link V1.1 |
| Tốc độ truyền dữ liệu | 230,4 kbit/s, COM3 |
| Chiều dài cáp IO-Link tối đa | 20 m |
| Đầu ra | Push-pull, PNP/NPN; 4 x Q qua IO-Link |
| Nguồn sáng | LED, ánh sáng hồng ngoại |
| Bước sóng | 850 nm |
| Kích thước W x H x D | 34 x 2.029,4 x 30,6 mm |
| Vật liệu vỏ | Nhôm |
| Cấp bảo vệ | IP65, IP67 |
| Nhiệt độ môi trường làm việc | −30…+55 °C |
| Khối lượng | 4,159 kg |
| Bộ sản phẩm | 1 bộ phát và 1 bộ thu |
MLG-2 WebChecker MLG05W-0D00R12503 dùng để làm gì?

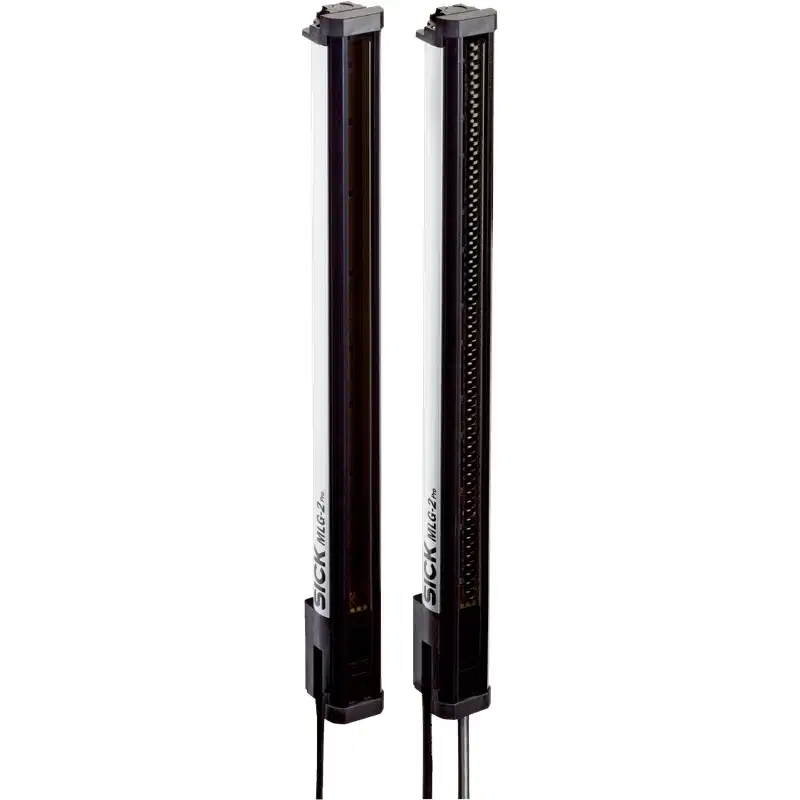

SICK MLG05W-0D00R12503 là lưới quang đo dạng thanh dài thuộc dòng MLG-2 WebChecker, được thiết kế cho các ứng dụng kiểm soát và dẫn hướng vật liệu dạng web. Thiết bị tạo ra vùng đo rộng 1.945 mm với 390 tia quang, giúp phát hiện vị trí biên, theo dõi mép vật liệu và cung cấp tín hiệu phục vụ hệ thống điều khiển dây chuyền.
Với biến thể Web guiding, model này phù hợp với các dây chuyền cần duy trì vị trí ổn định của cuộn vật liệu khi vật liệu được kéo, cuốn, phủ, in, cán hoặc gia công liên tục.
Đặc điểm đo và xử lý tín hiệu
- Vùng đo rộng 1.945 mm, phù hợp với các khổ vật liệu lớn.
- Khoảng cách tia 5 mm giúp nhận biết vị trí mép vật liệu trong vùng quét.
- Độ phân giải công bố từ 0,01 mm và độ lặp lại 6 µm, hỗ trợ các ứng dụng yêu cầu kiểm soát vị trí chính xác.
- Thời gian chu kỳ 32 µs mỗi tia, cho phép quét nhanh toàn bộ vùng đo.
- Có thể thiết lập các chức năng mặc định như báo lỗi tổng quát, teach-in tiêu chuẩn, xác định vị trí biên 1 và vị trí biên 10.
- Chế độ ứng dụng được định danh là High resolution mode.
Kết nối IO-Link và ngõ ra điều khiển
MLG05W-0D00R12503 hỗ trợ IO-Link V1.1, tốc độ truyền COM3 230,4 kbit/s và độ dài dữ liệu quá trình 32 byte. Kết nối này cho phép đưa dữ liệu đo, trạng thái thiết bị và các tham số cấu hình vào hệ thống điều khiển hoặc bộ điều khiển IO-Link.
Thiết bị có 4 ngõ ra số Q1…Q4. Trong cấu hình IO-Link, các ngõ ra này có thể được sử dụng để truyền trạng thái hoặc tín hiệu điều khiển. Q2, Q3 và Q4 đồng thời được hỗ trợ làm ngõ vào số theo cấu hình của hệ thống.
- VendorID: 26
- DeviceID HEX: 80022F
- DeviceID DEC: 8389167
- Chiều dài cáp IO-Link tối đa: 20 m
- Ngõ ra dạng push-pull, hỗ trợ PNP/NPN
- Dòng tải ngõ ra tối đa: 100 mA
Kích thước, đầu nối và khả năng lắp đặt
Cặp cảm biến có kích thước mỗi thanh khoảng 34 x 2.029,4 x 30,6 mm. Với chiều cao lớn và vùng đo gần 2 m, thiết bị cần được gá chắc chắn, bảo đảm bộ phát và bộ thu nằm đối diện nhau, đồng trục và không bị rung trong quá trình vận hành.
Cấu hình kết nối của bộ sản phẩm gồm:
- Đầu cắm M12 5 chân, dây dài 0,22 m.
- Đầu nối đực M12 8 chân, dây dài 0,27 m.
- Đầu nối cái M12 4 chân mã hóa D, dây dài 0,19 m.
Trước khi đấu nối, cần kiểm tra sơ đồ chân thực tế của bộ phát, bộ thu, nguồn 24 VDC, tín hiệu I/O và cổng IO-Link để tránh đấu nhầm các đường nguồn hoặc tín hiệu điều khiển.
Ứng dụng phù hợp
- Dẫn hướng mép vật liệu dạng cuộn trong dây chuyền sản xuất liên tục.
- Kiểm soát vị trí màng nhựa, giấy, lá kim loại hoặc vật liệu dạng web.
- Máy in cuộn, máy cán màng, máy phủ bề mặt và máy ghép vật liệu.
- Dây chuyền cuộn – xả cuộn và các hệ thống cần giữ vật liệu chạy đúng tâm.
- Ứng dụng cần truyền dữ liệu đo và trạng thái cảm biến về PLC qua IO-Link.
Lưu ý khi lựa chọn và vận hành
- Chiều rộng vật liệu cần nằm trong vùng đo 1.945 mm và phù hợp với khoảng cách lắp đặt tối đa 2,5 m trong điều kiện vận hành tiêu chuẩn.
- Cần phân biệt model này với các biến thể MLG-2 có chiều rộng vùng đo, khoảng cách tia hoặc chức năng ứng dụng khác.
- Bề mặt kính phía trước cần được giữ sạch để hạn chế suy giảm tín hiệu quang.
- Không lắp hai thanh cảm biến lệch trục hoặc rung động mạnh vì có thể làm sai lệch vị trí mép được phát hiện.
- Thiết bị có cấp bảo vệ IP65 và IP67, phù hợp với môi trường công nghiệp có bụi hoặc hơi ẩm trong giới hạn cho phép; không nên sử dụng khi thiết bị bị ngâm nước hoặc chịu hóa chất không tương thích.
- Nguồn cấp phải nằm trong khoảng DC 19,2…28,8 V và được bảo vệ đúng theo yêu cầu của hệ thống điều khiển.
Thông tin bộ phát và bộ thu
| Thành phần | Mã linh kiện |
|---|---|
| Bộ phát | MLGTR05W-0D00R10203 – mã linh kiện 2132031 |
| Bộ thu | MLG T05W-0D00F10201 – mã linh kiện 2118416 |
SICK MLG05W-0D00R12503 là lựa chọn dành cho hệ thống dẫn hướng web có khổ đo lớn, yêu cầu phát hiện biên ổn định, độ lặp lại cao và khả năng tích hợp trực tiếp với mạng IO-Link.
