Thông số kỹ thuật lưới quang WebChecker SICK MLG05W-0676H12501
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | SICK |
| Mã sản phẩm | MLG05W-0676H12501 |
| Dòng sản phẩm | MLG-2 WebChecker |
| Biến thể thiết bị | Web guiding |
| Nguyên lý cảm biến | Bộ phát và bộ thu |
| Số tia | 360 tia |
| Khoảng cách giữa các tia | 5 mm |
| Chiều rộng vùng đo tổng | 2.845 mm |
| Độ phân giải | ≥ 0,01 mm |
| Chiều dài vật thể tối thiểu | 4 mm |
| Thời gian đáp ứng | 72,2 ms |
| Độ lặp lại | 6 µm |
| Độ chính xác | ±0,3 mm |
| Khoảng cách hoạt động | 2,5 m |
| Phạm vi tối đa | 3,5 m |
| Nguồn sáng | LED, ánh sáng hồng ngoại |
| Bước sóng | 850 nm |
| Điện áp cấp | DC 19,2–28,8 V |
| Ngõ ra chuyển mạch | Push-pull: PNP/NPN |
| Dòng ngõ ra tối đa | 100 mA |
| Giao tiếp | EtherNet/IP™ |
| Kiểu đồng bộ | Cáp |
| Kích thước (W × H × D) | 34 × 2.929,4 × 30,6 mm |
| Cấp bảo vệ | IP65, IP67 |
| Nhiệt độ môi trường làm việc | −30 °C đến +55 °C |
| Vật liệu vỏ | Nhôm |
| Khối lượng | 5,959 kg |
Khả năng đo và dẫn hướng vật liệu dạng web

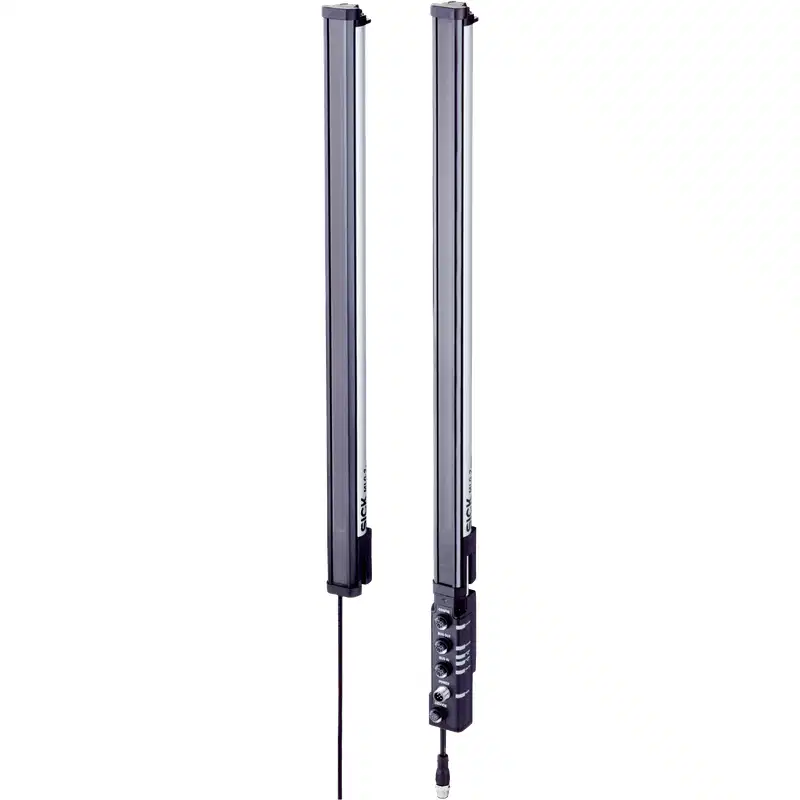

SICK MLG05W-0676H12501 là lưới quang WebChecker thuộc dòng MLG-2, được thiết kế cho các ứng dụng giám sát và dẫn hướng vật liệu dạng dải liên tục. Thiết bị gồm một bộ phát và một bộ thu, tạo thành vùng quang học gồm 360 tia với khoảng cách tia 5 mm.
Với chiều rộng vùng đo tổng 2.845 mm, model này phù hợp với các dây chuyền có khổ vật liệu lớn. Hệ thống có thể nhận biết vị trí biên hoặc sự thay đổi hình dạng của vật liệu để phục vụ chức năng web guiding, từ đó hỗ trợ bộ điều khiển duy trì vật liệu đi đúng vị trí trong quá trình vận hành.
- Vùng đo rộng, phù hợp cho vật liệu dạng cuộn hoặc dạng tấm.
- 360 tia quang giúp theo dõi liên tục toàn bộ vùng kiểm tra.
- Độ lặp lại 6 µm hỗ trợ các tác vụ đo và điều khiển yêu cầu độ ổn định cao.
- Thời gian đáp ứng 72,2 ms phù hợp với nhiều dây chuyền xử lý vật liệu liên tục.
- Khả năng chống ánh sáng môi trường lên đến 100.000 lx.
Cấu tạo vùng đo của MLG05W-0676H12501
| Khu vực | Kích thước |
|---|---|
| Vùng đo phía kết nối | 895 mm |
| Vùng mù trung tâm | 1.055 mm |
| Vùng đo phía đầu thiết bị | 895 mm |
| Tổng chiều rộng vùng đo | 2.845 mm |
Cấu trúc vùng đo gồm hai phần đo ở hai đầu và vùng mù trung tâm. Khi thiết kế máy, cần bố trí đúng hướng lắp và khoảng cách giữa bộ phát – bộ thu để vật liệu nằm trong vùng hoạt động quy định. Khoảng cách vận hành của thiết bị là 2,5 m; phạm vi tối đa đạt 3,5 m.
Kết nối điều khiển và tín hiệu
Model MLG05W-0676H12501 được tích hợp mô-đun Fieldbus và hỗ trợ giao tiếp EtherNet/IP™, thuận tiện kết nối với PLC hoặc hệ thống điều khiển tự động trong dây chuyền. Thiết bị sử dụng phương thức đồng bộ bằng cáp và có một ngõ ra số Q1.
- Ngõ ra Q1: tín hiệu cảnh báo tổng.
- Ngõ ra dạng push-pull, hỗ trợ PNP/NPN.
- Dòng tải ngõ ra tối đa: 100 mA.
- Tải điện dung cho phép: 100 nF.
- Tải cảm cho phép: 1 H.
- Mạch ngõ ra được bảo vệ ngắn mạch.
- Đường cấp nguồn và kết nối được bảo vệ ngược cực.
Đầu nối của bộ thiết bị gồm phích M12 5 chân với dây dài 0,22 m và đầu nối M12 12 chân với dây dài 0,27 m. Khi đấu nối, cần kiểm tra đúng sơ đồ chân, điện áp DC và cấu hình tín hiệu của bộ điều khiển trước khi cấp nguồn.
Phạm vi ứng dụng phù hợp
MLG05W-0676H12501 phù hợp với các dây chuyền cần theo dõi vị trí, biên hoặc sự hiện diện của vật liệu có chiều rộng lớn. Một số ứng dụng tiêu biểu gồm:
- Dẫn hướng màng nhựa, giấy, lá kim loại và vật liệu cuộn.
- Kiểm soát biên vật liệu trên dây chuyền cán, phủ hoặc ép.
- Giám sát vị trí vật liệu trong máy in, máy gia công cuộn và máy đóng gói.
- Phát hiện sai lệch hoặc thay đổi vị trí của dải vật liệu liên tục.
- Tích hợp vào hệ thống điều khiển web guiding sử dụng PLC và EtherNet/IP™.
Lưu ý khi lắp đặt và vận hành
- Lắp bộ phát và bộ thu đối diện, đồng trục và không bị che khuất trong suốt chiều dài vùng đo.
- Đảm bảo khoảng cách giữa hai thanh cảm biến nằm trong phạm vi làm việc của thiết bị.
- Tránh để vật liệu, giá đỡ hoặc kết cấu máy che tia ngoài vùng cần đo.
- Giữ bề mặt phía trước cảm biến sạch, đặc biệt trong môi trường có bụi, dầu hoặc hơi vật liệu.
- Sử dụng nguồn DC trong dải 19,2–28,8 V và kiểm tra tiếp địa, cực tính trước khi vận hành.
- Không vượt quá dòng tải 100 mA tại ngõ ra Q1.
- Với môi trường có rung động hoặc va đập, cần cố định chắc hai thanh cảm biến để duy trì độ đồng trục.
Thiết bị đi kèm
Bộ MLG05W-0676H12501 bao gồm:
- 1 bộ phát MLG05W.
- 1 bộ thu MLG05W.
- 1 mô-đun Fieldbus.
Thông tin linh kiện riêng: bộ phát MLGT05W-0676F10201, mã 2134154; bộ thu MLGR05W-0676F10201, mã 2134156.
Độ bền và điều kiện môi trường
Vỏ nhôm, cấp bảo vệ IP65/IP67 và dải nhiệt độ làm việc từ −30 °C đến +55 °C giúp thiết bị phù hợp với môi trường công nghiệp. Lưới quang có khả năng chịu rung dạng sin 10–150 Hz ở mức 5 g, chịu va đập liên tục 10 g trong 16 ms và va đập đơn 15 g trong 11 ms.
Với cấu hình 360 tia, vùng đo rộng 2.845 mm, giao tiếp EtherNet/IP™ và thiết kế chuyên dụng cho web guiding, SICK MLG05W-0676H12501 là lựa chọn phù hợp cho các hệ thống dẫn hướng và giám sát vật liệu dạng web cần kết nối trực tiếp với hệ thống tự động hóa.
