Lưới quang WebChecker Sick MLG05W-0656G12501 360 tia

Name: Lưới quang WebChecker Sick MLG05W-0656G12501 360 tia
Brand: Hải Phòng Tech
SKU: MLG05W-0656G12501
Price: 1 VND
Availability: InStock

1 VNĐ

Mã sản phẩm: MLG05W-0656G12501
Nhà Sản Xuất: Sick
Chất lượng: Hàng chính hãng, Mới 100%
Bảo hành: 12 tháng
Chứng từ: Hóa đơn VAT

SKU: MLG05W-0656G12501 Danh mục: Cảm biến vùng an toàn Sick

Mô tả
Tổng quan

Thông số kỹ thuật lưới quang WebChecker SICK MLG05W-0656G12501 – 360 tia

Thông số	Giá trị
Mã sản phẩm	MLG05W-0656G12501
Hãng sản xuất	SICK
Dòng sản phẩm	MLG-2 WebChecker
Biến thể thiết bị	Web guiding
Nguyên lý cảm biến	Bộ phát và bộ thu
Số tia	360 tia
Khoảng cách giữa các tia	5 mm
Chiều rộng vùng đo tổng	2.545 mm
Chiều rộng vùng đo phía kết nối	895 mm
Vùng mù ở giữa	755 mm
Chiều rộng vùng đo phía đầu	895 mm
Chiều dài vật thể tối thiểu	4 mm
Độ phân giải	≥ 0,01 mm
Độ lặp lại	6 µm
Độ chính xác	±0,3 mm
Thời gian đáp ứng	72,2 ms
Thời gian chu kỳ	32 µs mỗi tia
Khoảng cách hoạt động	2,5 m
Khoảng cách tối thiểu	≥0,2 m
Khoảng cách tối đa	3,5 m
Điện áp cung cấp	DC 19,2–28,8 V
Ngõ ra chuyển mạch	Push-pull: PNP/NPN
Ngõ ra analog	1 ngõ ra dòng 4–20 mA
Ngõ ra kỹ thuật số	3 ngõ ra, Q1 đến Q3
Ngõ vào kỹ thuật số	2 ngõ vào, Q2 và Q3
Giao tiếp	IO-Link V1.1, COM3
Tốc độ truyền IO-Link	230,4 kbit/s
Chiều dài cáp IO-Link tối đa	20 m
Chiều dài dữ liệu quá trình	32 Byte, TYPE_2_V
Loại ánh sáng	LED hồng ngoại
Bước sóng	850 nm
Cấp bảo vệ	IP65, IP67
Nhiệt độ môi trường làm việc	–30 đến +55 °C
Kích thước mỗi bộ	34 × 2.629,4 × 30,6 mm
Vật liệu vỏ	Nhôm
Khối lượng	5,359 kg
Bộ sản phẩm	1 bộ phát và 1 bộ thu

MLG05W-0656G12501 là loại lưới quang nào?

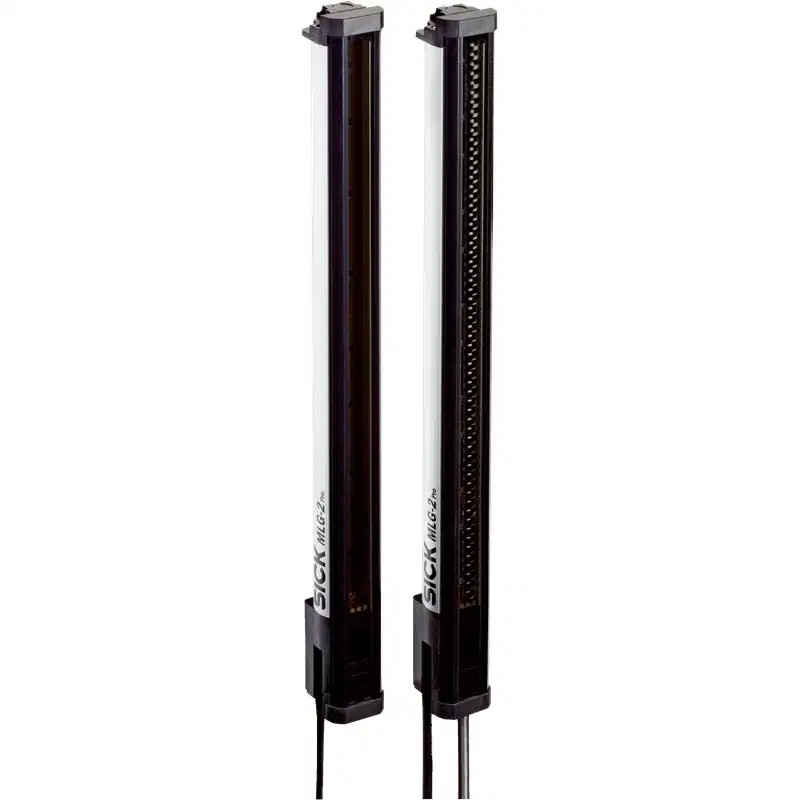

SICK MLG05W-0656G12501 là lưới quang WebChecker thuộc dòng MLG-2, được thiết kế cho ứng dụng Web guiding – dẫn hướng và kiểm soát vị trí biên của vật liệu dạng dải. Thiết bị gồm một thanh phát và một thanh thu đặt đối diện nhau, tạo thành vùng giám sát rộng với 360 tia hồng ngoại.

Với vùng đo tổng 2.545 mm và khoảng cách tia 5 mm, cảm biến có thể phát hiện sự thay đổi vị trí, biên hoặc hình dạng của vật liệu khi vật liệu đi qua vùng quang. Đây là cấu hình phù hợp cho các dây chuyền xử lý vật liệu liên tục, đặc biệt khi cần theo dõi web rộng trên khoảng cách lớn.

Khả năng phát hiện và đo lường

360 tia quang: tạo vùng giám sát liên tục trên chiều rộng lớn.
Khoảng cách tia 5 mm: hỗ trợ nhận biết vị trí biên và thay đổi hình dạng của vật liệu dạng dải.
Chiều dài vật thể tối thiểu 4 mm: phù hợp với các đối tượng hoặc phần vật liệu có kích thước nhỏ theo hướng chuyển động.
Độ lặp lại 6 µm: giúp duy trì tính ổn định khi theo dõi vị trí trong các chu kỳ vận hành lặp lại.
Độ chính xác ±0,3 mm: đáp ứng các tác vụ kiểm soát vị trí trong hệ thống dẫn hướng web.
Thời gian chu kỳ 32 µs mỗi tia: cho phép quét nhanh toàn bộ vùng tia của cảm biến.

Cần phân biệt giữa khoảng cách tia, độ phân giải, độ lặp lại và độ chính xác. Khoảng cách tia 5 mm mô tả mật độ bố trí tia quang; trong khi độ lặp lại và độ chính xác phụ thuộc vào điều kiện lắp đặt, khoảng cách giữa bộ phát – bộ thu, vật liệu, tốc độ chạy và môi trường thực tế.

Chức năng Web guiding và cấu hình ngõ ra

MLG05W-0656G12501 được cấu hình cho ứng dụng dẫn hướng web. Các tín hiệu mặc định hỗ trợ giám sát và xử lý vị trí biên gồm:

Kênh	Chức năng mặc định
Q1/C	Báo động tổng
Q2	Teach-in tiêu chuẩn
Q3	Vị trí biên 1
QA	Vị trí biên 1, sườn tăng

Thiết bị có một ngõ ra analog dòng 4–20 mA để truyền giá trị đo đến bộ điều khiển, cùng ba ngõ ra kỹ thuật số Q1–Q3. Q2 và Q3 có thể sử dụng cho chức năng ngõ vào theo cấu hình của hệ thống. Ngõ ra dạng push-pull hỗ trợ cả logic PNP và NPN, thuận tiện khi tích hợp với các loại mạch điều khiển công nghiệp khác nhau.

Kết nối IO-Link với hệ thống điều khiển

Giao tiếp IO-Link V1.1 cho phép truyền dữ liệu đo và tham số hóa cảm biến qua hệ thống điều khiển. MLG05W-0656G12501 sử dụng tốc độ truyền COM3 230,4 kbit/s, chu kỳ giao tiếp 3 ms và hỗ trợ dữ liệu quá trình dài 32 Byte.

Vendor ID: 26
Device ID dạng HEX: 80022F
Device ID dạng DEC: 8389167
Chiều dài cáp tối đa: 20 m

Khi đưa cảm biến vào hệ thống IO-Link, cần chọn đúng thiết bị theo mã MLG05W-0656G12501 và sử dụng cấu hình tương ứng với phiên bản Web guiding. Không nên thay thế bằng tệp cấu hình của một model MLG khác nếu chưa xác nhận khả năng tương thích dữ liệu và tham số.

Đấu nối và điều kiện lắp đặt

Sản phẩm sử dụng các đầu nối M12 cho bộ phát, bộ thu và kết nối tín hiệu. Cấu hình kết nối gồm đầu cắm M12 5 chân, đầu nối đực M12 8 chân và đầu nối cái M12 4 chân D-coded theo từng vị trí kết nối của thiết bị.

Khi lắp đặt, hai thanh phát và thu cần được căn chỉnh đối diện, ổn định cơ khí và không bị rung lệch trong quá trình vận hành. Khoảng cách giữa hai thanh phải nằm trong phạm vi làm việc của cảm biến; khoảng cách danh định được sử dụng trong hệ thống là 2,5 m, trong khi dải cho phép của thiết bị từ tối thiểu 0,2 m đến tối đa 3,5 m.

Đảm bảo vùng quang không bị giá đỡ, dây dẫn hoặc kết cấu máy che khuất.
Giữ bề mặt phía trước cảm biến sạch, tránh bụi, dầu hoặc vật liệu bám làm suy giảm tín hiệu.
Cấp nguồn DC trong khoảng 19,2–28,8 V.
Bố trí cáp tín hiệu phù hợp để hạn chế ảnh hưởng từ nguồn công suất và thiết bị gây nhiễu.
Kiểm tra lại vị trí bộ phát, bộ thu và vùng biên trước khi thực hiện teach-in.

Môi trường làm việc và độ bền

Vỏ nhôm, mặt trước bằng PMMA và cấp bảo vệ IP65/IP67 giúp thiết bị phù hợp với nhiều môi trường công nghiệp có bụi và hơi ẩm. Dải nhiệt độ làm việc từ –30 đến +55 °C, nhiệt độ lưu trữ từ –40 đến +70 °C.

Cảm biến có khả năng miễn nhiễm ánh sáng môi trường đến 100.000 lux. Tuy nhiên, để duy trì độ ổn định, không nên hướng trực tiếp nguồn sáng mạnh vào vùng thu hoặc lắp thiết bị tại vị trí có rung động vượt quá điều kiện thiết kế.

Thiết bị đi kèm và mã linh kiện thành phần

Bộ MLG05W-0656G12501 bao gồm một bộ phát và một bộ thu:

Thành phần	Mã linh kiện
Bộ thu	MLGR05W-0656G10201 – mã 2118276
Bộ phát	MLGT05W-0656F10201 – mã 2109787

MLG05W-0656G12501 phù hợp với ứng dụng nào?

Dẫn hướng vật liệu dạng cuộn hoặc dạng dải trên dây chuyền liên tục.
Kiểm soát vị trí biên của màng, giấy, vật liệu phủ và các web công nghiệp.
Giám sát độ lệch vật liệu trước công đoạn cuộn, cán, phủ hoặc gia công tiếp theo.
Đưa tín hiệu vị trí về bộ điều khiển thông qua ngõ ra 4–20 mA, ngõ ra kỹ thuật số hoặc IO-Link.
Ứng dụng cần vùng đo rộng 2.545 mm và khoảng cách làm việc lên đến 3,5 m.

Đây là lựa chọn phù hợp khi hệ thống cần lưới quang có vùng đo lớn, nhiều tia, khả năng xử lý web guiding và kết nối IO-Link. Khi thay thế cảm biến trong dây chuyền hiện hữu, cần đối chiếu đúng mã MLG05W-0656G12501, số lượng tia, chiều rộng vùng đo, loại ngõ ra và cấu hình kết nối để tránh nhầm với các model MLG-2 có chiều dài hoặc chức năng khác.
