Lưới quang đo Sick MLG05W-0600G12599 895 mm

Thông số kỹ thuật lưới quang đo SICK MLG05W-0600G12599

MLG05W-0600G12599 dùng để làm gì?

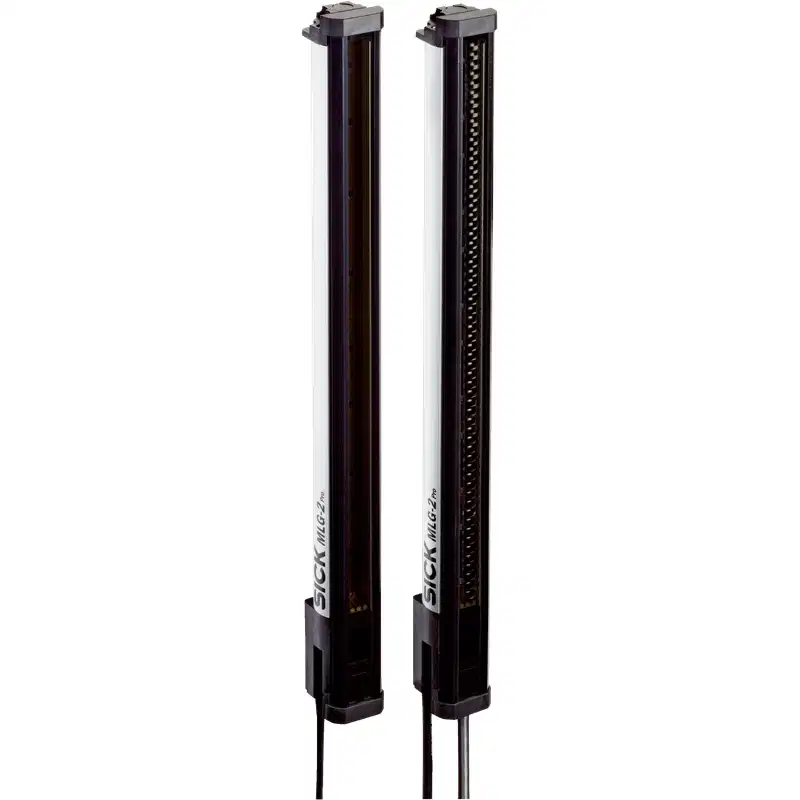

SICK MLG05W-0600G12599 là lưới quang đo thuộc dòng MLG-2 WebChecker, được thiết kế cho các ứng dụng dẫn hướng và kiểm soát mép vật liệu dạng web. Thiết bị sử dụng một bộ phát và một bộ thu đặt đối diện nhau để tạo vùng đo liên tục rộng 895 mm.

Với 180 tia sáng cách nhau 5 mm, lưới quang có thể phát hiện vị trí mép của vật liệu không trong suốt và cung cấp tín hiệu phục vụ điều khiển. Model này phù hợp với các hệ thống cần theo dõi mép cuộn, mép tấm hoặc vị trí vật liệu trong dây chuyền tự động hóa.

Đặc điểm đo và chức năng điều khiển

• Vùng đo rộng 895 mm, đáp ứng các ứng dụng giám sát vật liệu khổ lớn.
• Khả năng phát hiện vật thể có chiều dài tối thiểu 4 mm.
• Độ phân giải công bố từ ≥ 0,01 mm, độ lặp lại 6 µm.
• Độ chính xác đo đạt ± 0,3 mm.
• Chu kỳ xử lý nhanh 32 µs trên mỗi tia sáng.
• Có các chức năng mặc định cho vị trí mép 1, vị trí mép 10, teach-in tiêu chuẩn và tín hiệu chức năng tăng.
• Hỗ trợ ứng dụng phát hiện mép web không trong suốt.

Tín hiệu đo có thể được sử dụng qua ngõ ra analog 4 … 20 mA, trong khi các ngõ ra Q1 đến Q3 đảm nhiệm tín hiệu số. Cấu hình Push-pull cho phép thiết bị tương thích với mạch điều khiển sử dụng logic PNP hoặc NPN.

Kết nối IO-Link và khả năng tích hợp hệ thống

MLG05W-0600G12599 hỗ trợ IO-Link V1.1 với tốc độ truyền COM3 230,4 kbit/s. Kết nối này cho phép trao đổi dữ liệu quá trình 32 Byte và tích hợp cảm biến vào hệ thống điều khiển, giám sát hoặc quản lý thiết bị.

• Chu kỳ IO-Link: 3 ms.
• Chiều dài cáp tối đa: 20 m.
• Vendor ID: 26.
• Device ID HEX: 80022F.
• Device ID DEC: 8389167.
• Cấu hình I/O: 1 ngõ analog và 3 ngõ Q qua IO-Link.

Ngoài IO-Link, thiết bị còn có ngõ ra dòng 4 … 20 mA để truyền giá trị đo đến bộ điều khiển hoặc thiết bị chấp hành tương thích.

Lắp đặt và vận hành thực tế

Bộ phát và bộ thu cần được lắp đối diện, đồng trục và ổn định cơ khí để toàn bộ vùng tia sáng bao phủ chính xác khu vực cần kiểm tra. Khoảng cách giữa hai bộ phận phải nằm trong phạm vi làm việc của thiết bị, tối đa 3,5 m và khoảng cách hoạt động được công bố là 2,5 m.

Khi lắp trên máy cuộn hoặc dây chuyền dẫn hướng vật liệu, nên bố trí vùng đo vuông góc với hướng di chuyển của web để mép vật liệu cắt qua các tia sáng ổn định. Cần hạn chế rung động, lệch tâm và vật cản nằm trong vùng quang học vì các yếu tố này có thể ảnh hưởng đến tín hiệu xác định vị trí mép.

Thiết bị sử dụng ánh sáng hồng ngoại 850 nm và có khả năng chống ảnh hưởng của ánh sáng môi trường đến 100.000 lx. Tuy nhiên, vị trí lắp đặt vẫn nên tránh nguồn sáng mạnh chiếu trực tiếp vào mặt phát hoặc mặt thu.

Môi trường sử dụng và độ bền

Vỏ nhôm cùng cấp bảo vệ IP65, IP67 giúp MLG05W-0600G12599 phù hợp với môi trường công nghiệp có bụi và nguy cơ tiếp xúc với nước theo điều kiện bảo vệ tương ứng. Thiết bị làm việc trong dải nhiệt độ từ -30 °C đến +55 °C và chịu được rung động hình sin 10 đến 150 Hz ở mức 5 g.

Mạch điện được bảo vệ chống đảo cực nguồn, ngắn mạch ngõ ra và xung nhiễu. Khi vệ sinh, nên sử dụng khăn mềm không làm xước mặt trước PMMA; không để bụi bẩn hoặc vật liệu bám trên bề mặt quang học vì có thể làm suy giảm tín hiệu thu.

Thành phần đi kèm của mã MLG05W-0600G12599

Bộ sản phẩm gồm một bộ phát và một bộ thu:

• 1 bộ phát: MLGR05W-0600G10299, mã linh kiện 2114394.
• 1 bộ thu: MLGT05W-0600F10201, mã linh kiện 2110669.

Khi thay thế hoặc đặt mua phụ kiện, cần đối chiếu đúng mã MLG05W-0600G12599 và đúng mã của từng bộ phận để tránh nhầm với các biến thể MLG-2 có chiều rộng vùng đo, số tia, chức năng hoặc kiểu kết nối khác.
