Thông số kỹ thuật lưới quang WebChecker SICK MLG05W-0400H12503
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | MLG05W-0400H12503 |
| Hãng sản xuất | SICK |
| Dòng sản phẩm | MLG-2 WebChecker |
| Phiên bản thiết bị | Web guiding |
| Nguyên lý cảm biến | Bộ phát – bộ thu |
| Chiều rộng vùng đo tổng | 595 mm |
| Số lượng tia | 120 |
| Khoảng cách giữa các tia | 5 mm |
| Chiều dài vật thể tối thiểu | 4 mm |
| Độ phân giải | ≥ 0,01 mm |
| Độ lặp lại | 6 µm |
| Độ chính xác | ±0,3 mm |
| Thời gian đáp ứng | 24,9 ms |
| Thời gian chu kỳ | 32 µs mỗi tia |
| Khoảng cách hoạt động | 2,5 m |
| Khoảng cách tối thiểu | ≥ 0,2 m |
| Khoảng cách tối đa | 3,5 m |
| Điện áp cung cấp | DC 19,2 … 28,8 V |
| Ngõ ra chuyển mạch | Push-pull: PNP/NPN |
| Ngõ ra kỹ thuật số | Q1, 1 ngõ ra |
| Dòng ngõ ra tối đa | 100 mA |
| Chuẩn kết nối mạng | EtherNet/IP™ |
| Đồng bộ hóa | Cáp |
| Nguồn sáng | LED, ánh sáng hồng ngoại |
| Bước sóng | 850 nm |
| Kích thước mỗi thanh (W × H × D) | 34 × 679,4 × 30,6 mm |
| Cấp bảo vệ | IP65, IP67 |
| Nhiệt độ môi trường làm việc | –30 … +55 °C |
| Vật liệu vỏ | Nhôm |
| Khối lượng | 1,459 kg |
Khả năng đo và kiểm soát biên vật liệu

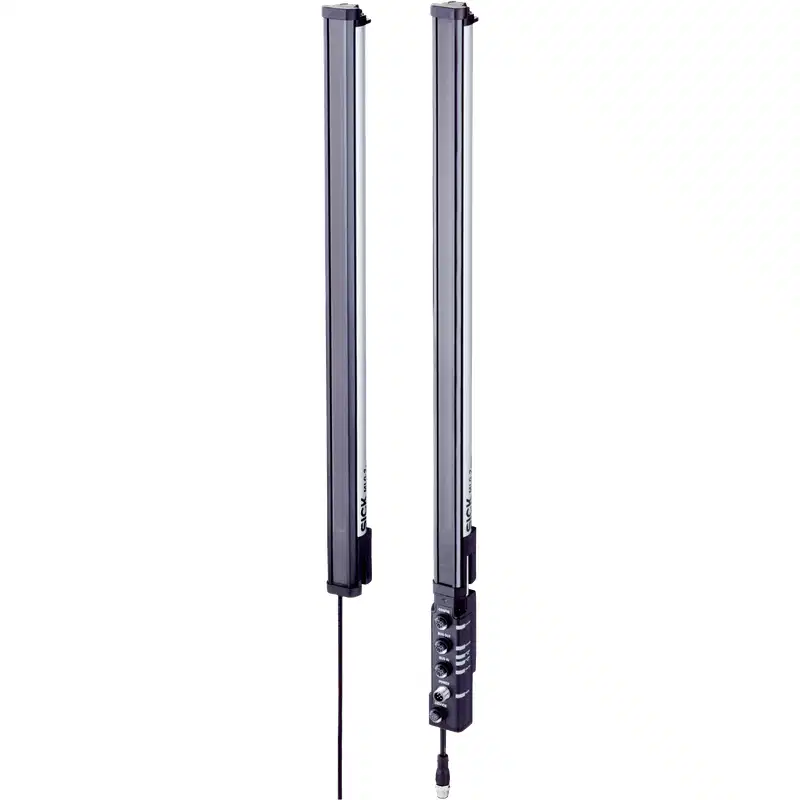

SICK MLG05W-0400H12503 là lưới quang WebChecker thuộc dòng MLG-2, được thiết kế cho các ứng dụng web guiding và giám sát vị trí của vật liệu dạng dải. Cấu hình gồm một bộ phát và một bộ thu đặt đối diện nhau, tạo vùng đo rộng 595 mm với 120 tia quang.
Trong quá trình vật liệu đi qua vùng cảm biến, các tia hồng ngoại bị che khuất sẽ được bộ thu ghi nhận. Dữ liệu này cho phép hệ thống điều khiển xác định vị trí mép hoặc sự thay đổi hình dạng của vật liệu, từ đó hỗ trợ điều chỉnh cơ cấu dẫn hướng trong dây chuyền.
Khoảng cách tia 5 mm, độ phân giải công bố từ 0,01 mm và độ lặp lại 6 µm giúp cảm biến phù hợp với các hệ thống cần theo dõi ổn định vị trí vật liệu. Với vùng đo rộng 595 mm, model này thích hợp cho những dải vật liệu có bề rộng lớn hơn các cấu hình lưới quang thông thường.
Điểm nổi bật của MLG05W-0400H12503
- Vùng đo rộng 595 mm, đáp ứng nhu cầu kiểm soát vật liệu dạng cuộn hoặc dạng dải.
- 120 tia quang bố trí với khoảng cách 5 mm để phát hiện sự che khuất trong vùng đo.
- Hỗ trợ ứng dụng Web guiding với khả năng theo dõi vị trí vật liệu liên tục.
- Ngõ ra Push-pull tương thích với kiểu tín hiệu PNP hoặc NPN trong nhiều cấu trúc điều khiển.
- Tích hợp kết nối EtherNet/IP™ thông qua mô-đun Fieldbus đi kèm.
- Vỏ nhôm chắc chắn, cấp bảo vệ IP65 và IP67, phù hợp với môi trường công nghiệp.
- Khả năng hoạt động trong dải nhiệt độ rộng từ –30 °C đến +55 °C.
- Chế độ ứng dụng mặc định là High resolution mode.
Kết nối và cấu hình thiết bị
Sản phẩm được cung cấp theo bộ gồm:
- 01 bộ phát.
- 01 bộ thu.
- 01 mô-đun Fieldbus.
Các thành phần riêng của bộ sản phẩm gồm bộ phát MLGT05W-0400F10201, mã 2114301 và bộ thu MLGR05W-0400F10203, mã 2130499.
Kết nối vật lý sử dụng đầu nối M12, gồm đầu cắm M12 5 chân với chiều dài 0,22 m và đầu nối M12 12 chân với chiều dài 0,27 m. Thiết bị sử dụng nguồn DC 19,2 … 28,8 V. Khi lắp đặt, cần bố trí đúng bộ phát và bộ thu trên cùng một trục đối diện, bảo đảm vùng quang không bị lệch hoặc bị che bởi kết cấu cơ khí.
Ngõ ra Q1 là ngõ ra Push-pull PNP/NPN, dòng tải tối đa 100 mA. Ngõ ra được bảo vệ ngắn mạch; mạch nguồn có bảo vệ ngược cực và chống xung nhiễu. Việc đấu nối với PLC hoặc bộ điều khiển cần được thực hiện theo kiểu tín hiệu và sơ đồ chân phù hợp của hệ thống.
Ứng dụng phù hợp
MLG05W-0400H12503 phù hợp với các hệ thống tự động hóa cần phát hiện, đo hoặc điều chỉnh vị trí của vật liệu dạng dải, chẳng hạn:
- Điều khiển dẫn hướng mép vật liệu trong dây chuyền cuộn và xả cuộn.
- Giám sát vị trí màng nhựa, giấy, cao su, vải kỹ thuật hoặc vật liệu dạng tấm.
- Kiểm soát độ lệch vật liệu trước các công đoạn cán, phủ, in hoặc ghép lớp.
- Phát hiện sự thay đổi vị trí của vật thể trong vùng đo rộng.
- Kết nối với PLC và mạng EtherNet/IP™ trong hệ thống điều khiển công nghiệp.
Lưu ý khi lắp đặt và vận hành
- Giữ bộ phát và bộ thu song song, đối diện chính xác để toàn bộ vùng 595 mm hoạt động ổn định.
- Chọn khoảng cách lắp đặt trong phạm vi từ 0,2 m đến 3,5 m; khoảng cách hoạt động được chỉ định là 2,5 m.
- Không để bụi bẩn, dầu, hơi nước hoặc vật cản che trên mặt trước quang học của hai thanh cảm biến.
- Kiểm tra độ căng và độ rung của giá đỡ, đặc biệt trong các dây chuyền có tốc độ cuộn cao.
- Đảm bảo nguồn cấp nằm trong dải DC 19,2 … 28,8 V trước khi đưa thiết bị vào vận hành.
- Thời gian khởi tạo của hệ thống nhỏ hơn 1 giây; nên chờ thiết bị hoàn tất khởi tạo trước khi bắt đầu chu trình đo.
- Thiết bị có khả năng chống ánh sáng môi trường đến 100.000 lx, tuy nhiên vẫn nên tránh để nguồn sáng mạnh chiếu trực tiếp vào vùng cảm biến.
Thông tin an toàn và độ bền công nghiệp
Thiết bị có cấp bảo vệ IP65 và IP67, chống ảnh hưởng của bụi và nước trong điều kiện lắp đặt phù hợp. MLG05W-0400H12503 chịu được rung động hình sin trong dải 10–150 Hz ở mức 5 g, cũng như các điều kiện va đập công nghiệp theo thông số kỹ thuật của thiết bị.
Nguồn sáng hồng ngoại 850 nm sử dụng công nghệ LED. Sản phẩm đáp ứng yêu cầu an toàn quang sinh học theo IEC EN 62471 và được trang bị đèn LED hiển thị trạng thái.
MLG05W-0400H12503 dành cho hệ thống nào?
Đây là lựa chọn phù hợp khi hệ thống cần một lưới quang có vùng đo 595 mm, hỗ trợ Web guiding, kết nối EtherNet/IP™ và khả năng làm việc trong môi trường công nghiệp. Khi thay thế hoặc mở rộng thiết bị, cần đối chiếu chính xác mã MLG05W-0400H12503, vì các model MLG-2 có thể khác nhau về chiều rộng vùng đo, khoảng cách tia, giao thức truyền thông, cấu hình ngõ ra và phụ kiện đi kèm.
