Thông số kỹ thuật Lưới quang WebChecker SICK MLG05W-02B2N12501
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | SICK |
| Dòng sản phẩm | MLG-2 WebChecker |
| Mã sản phẩm | MLG05W-02B2N12501 |
| Biến thể thiết bị | Web guiding |
| Nguyên lý cảm biến | Bộ phát và bộ thu |
| Số lượng tia | 120 tia |
| Khoảng cách giữa các tia | 5 mm |
| Chiều rộng vùng đo tổng | 2.245 mm |
| Chiều rộng vùng đo phía kết nối | 295 mm |
| Vùng mù ở khoảng cách trung bình | 1.655 mm |
| Chiều rộng vùng đo phía đầu thiết bị | 295 mm |
| Độ phân giải | ≥ 0,01 mm |
| Chiều dài vật thể tối thiểu | 4 mm |
| Độ lặp lại | 6 µm |
| Độ chính xác | ±0,3 mm |
| Thời gian đáp ứng | 24,9 ms |
| Thời gian chu kỳ | 32 µs mỗi tia |
| Khoảng cách hoạt động | 2,5 m |
| Tầm hoạt động tối đa | 3,5 m |
| Tầm hoạt động tối thiểu | ≥0,2 m |
| Giao tiếp mạng | PROFINET |
| Đồng bộ hóa | Bằng cáp |
| Điện áp cung cấp | DC 19,2…28,8 V |
| Ngõ ra chuyển mạch | Push-pull: PNP/NPN |
| Ngõ ra số | Q1, 1 ngõ ra |
| Dòng ngõ ra tối đa | 100 mA |
| Nguồn sáng | LED, ánh sáng hồng ngoại |
| Bước sóng | 850 nm |
| Kích thước bộ cảm biến | 34 × 2.329,4 × 30,6 mm |
| Vật liệu vỏ | Nhôm |
| Cấp bảo vệ | IP65, IP67 |
| Nhiệt độ môi trường làm việc | −30…+55 °C |
| Nhiệt độ lưu trữ | −40…+70 °C |
| Khối lượng | 4,759 kg |
| Thiết bị đi kèm | 1 bộ phát, 1 bộ thu và 1 mô-đun Fieldbus |
Khả năng đo và kiểm soát biên vật liệu
SICK MLG05W-02B2N12501 là lưới quang WebChecker thuộc dòng MLG-2, được thiết kế cho các ứng dụng dẫn hướng và giám sát web vật liệu. Thiết bị sử dụng cấu hình bộ phát – bộ thu với 120 tia hồng ngoại, tạo vùng đo rộng 2.245 mm để phát hiện vị trí biên, độ lệch hoặc sự thay đổi hình dạng của vật liệu chạy liên tục.
Khoảng cách tia 5 mm giúp thiết bị nhận biết sự thay đổi trên toàn bộ chiều rộng vùng đo. MLG05W-02B2N12501 có độ phân giải công bố từ 0,01 mm, độ lặp lại 6 µm và độ chính xác ±0,3 mm, phù hợp với các hệ thống cần kiểm soát vị trí vật liệu ổn định trong quá trình vận hành.
Vùng đo được phân bổ theo cấu trúc thiết bị
- Phía kết nối: 295 mm.
- Vùng mù ở khoảng cách trung bình: 1.655 mm.
- Phía đầu thiết bị: 295 mm.
- Tổng chiều rộng vùng đo: 2.245 mm.
Khi thiết kế cơ khí, cần bố trí bộ phát và bộ thu đối diện nhau, đồng thời bảo đảm vật liệu đi qua đúng vùng quang học giữa hai thanh cảm biến. Khoảng cách lắp đặt giữa bộ phát và bộ thu phải nằm trong phạm vi làm việc của thiết bị.
Kết nối PROFINET và tín hiệu điều khiển
Model MLG05W-02B2N12501 được trang bị mô-đun Fieldbus hỗ trợ PROFINET, cho phép truyền dữ liệu đo và trạng thái thiết bị về PLC hoặc hệ thống điều khiển tự động. Đây là lựa chọn phù hợp cho các dây chuyền cần tích hợp cảm biến vào mạng Ethernet công nghiệp.
Bên cạnh giao tiếp PROFINET, thiết bị có một ngõ ra số Q1 dạng push-pull, hỗ trợ cấu hình PNP/NPN. Ngõ ra này được sử dụng cho tín hiệu cảnh báo hoặc trạng thái tổng quát. Chức năng mặc định của Q1 là Alarm, general.
Các đầu nối đi kèm
- Đầu cắm M12, 5 chân, dây dài 0,22 m.
- Đầu nối M12, 12 chân, dây dài 0,27 m.
- Đồng bộ hóa giữa các thành phần bằng cáp.
Khi đấu nối, cần sử dụng nguồn DC trong khoảng 19,2…28,8 V và kiểm tra đúng sơ đồ chân của từng đầu nối. Nguồn cấp phải ổn định, vì thiết bị yêu cầu mức gợn điện áp nhỏ hơn 5 Vpp.
Ứng dụng phù hợp của MLG05W-02B2N12501
Với cấu hình vùng đo rộng và chức năng Web guiding, lưới quang này có thể được sử dụng trong các hệ thống xử lý vật liệu dạng cuộn hoặc dạng tấm, nơi cần phát hiện vị trí và điều chỉnh hướng chạy của vật liệu.
- Dẫn hướng màng nhựa, giấy, tấm cao su hoặc vật liệu dạng web.
- Giám sát độ lệch biên trong dây chuyền cuộn và xả cuộn.
- Kiểm soát vị trí vật liệu trong máy in, máy cán và máy phủ.
- Phát hiện thay đổi vị trí hoặc vùng che tia trên dây chuyền tự động.
- Tích hợp vào hệ thống điều khiển dùng PLC và mạng PROFINET.
Lưu ý khi lắp đặt và vận hành
- Bộ phát và bộ thu phải được căn chỉnh thẳng hàng để bảo đảm các tia quang đi qua chính xác vùng vật liệu.
- Tránh để khung máy, giá đỡ hoặc vật thể không cần thiết che một phần vùng đo.
- Giữ bề mặt cửa sổ quang học sạch, không để bụi, dầu hoặc vật liệu bám lâu ngày làm suy giảm tín hiệu.
- Không vượt quá khoảng cách hoạt động tối đa 3,5 m giữa bộ phát và bộ thu.
- Thiết bị có cấp bảo vệ IP65 và IP67, nhưng các đầu nối M12 vẫn cần được lắp chặt và bảo vệ đúng cách trong môi trường có nước hoặc bụi.
- Kiểm tra tải của ngõ ra trước khi kết nối với thiết bị chấp hành; dòng ngõ ra tối đa là 100 mA.
- Nhiệt độ môi trường vận hành phải nằm trong khoảng −30…+55 °C.
Thiết bị đi kèm và khả năng bảo vệ

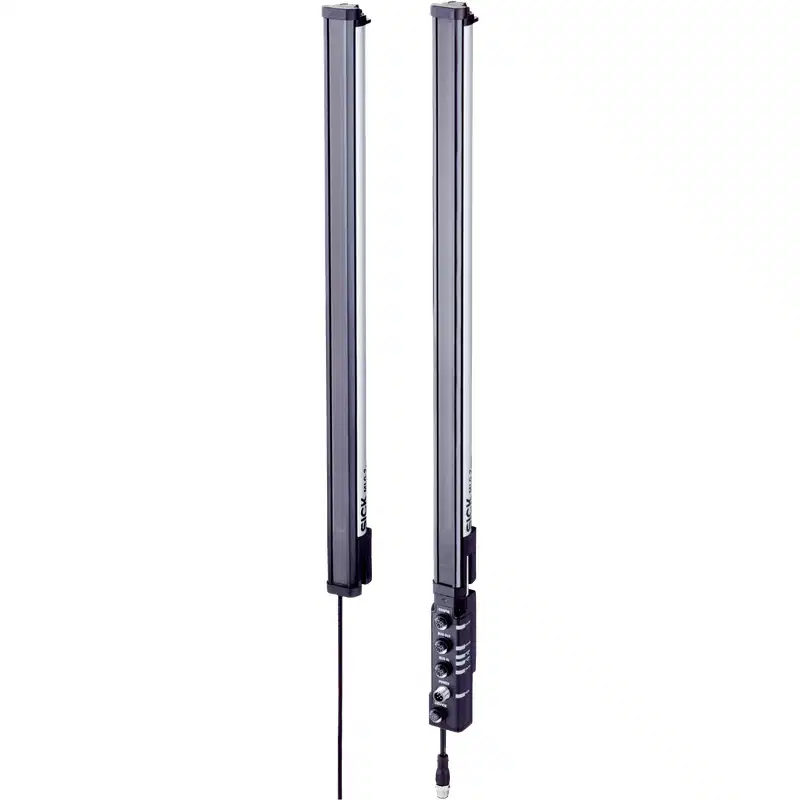

Bộ sản phẩm gồm một bộ phát, một bộ thu và một mô-đun Fieldbus. Các thành phần cảm biến sử dụng vỏ nhôm, mặt trước bằng PMMA và hiển thị trạng thái bằng LED. Thiết bị được bảo vệ chống đấu ngược cực nguồn, chống ngắn mạch ngõ ra và chống xung nhiễu.
MLG05W-02B2N12501 thuộc cấp bảo vệ III, có khả năng chống rung dạng dao động hình sin trong dải 10–150 Hz ở mức 5 g và chịu được các điều kiện va chấn theo thông số kỹ thuật của thiết bị. Cấu hình này phù hợp với môi trường máy công nghiệp cần cảm biến hoạt động ổn định trong thời gian dài.
Nhận diện đúng mã sản phẩm
MLG05W-02B2N12501 là biến thể MLG-2 WebChecker Web guiding, có 120 tia, vùng đo tổng 2.245 mm và giao tiếp PROFINET. Khi thay thế hoặc mở rộng hệ thống, cần đối chiếu đầy đủ mã sản phẩm, số lượng tia, chiều rộng vùng đo, khoảng cách hoạt động và loại giao tiếp để tránh nhầm với các model MLG-2 có cấu hình hoặc chức năng khác.
