Thông số kỹ thuật lưới quang WebChecker Sick MLG05W-0200H12503
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | MLG05W-0200H12503 |
| Hãng sản xuất | SICK |
| Dòng sản phẩm | MLG-2 WebChecker |
| Phiên bản thiết bị | Web guiding |
| Nguyên lý cảm biến | Bộ phát – bộ thu |
| Tổng chiều rộng vùng đo | 295 mm |
| Số lượng tia | 60 |
| Khoảng cách giữa các tia | 5 mm |
| Chiều dài vật thể tối thiểu | 4 mm |
| Độ phân giải | ≥ 0,01 mm |
| Độ lặp lại | 6 µm |
| Độ chính xác | ±0,3 mm |
| Thời gian đáp ứng | 13,1 ms |
| Thời gian chu kỳ | 32 µs mỗi tia |
| Khoảng cách hoạt động | 2,5 m |
| Khoảng cách tối thiểu | ≥0,2 m |
| Khoảng cách tối đa | 3,5 m |
| Chế độ ứng dụng | High resolution mode |
| Đầu ra Q1 | Alarm, general |
| Kiểu đầu ra | Push-pull: PNP/NPN |
| Giao tiếp | EtherNet/IP™ |
| Điện áp cấp | DC 19,2–28,8 V |
| Nguồn sáng | LED, ánh sáng hồng ngoại |
| Bước sóng | 850 nm |
| Kích thước mỗi thanh cảm biến | 34 × 379,4 × 30,6 mm |
| Cấp bảo vệ | IP65, IP67 |
| Nhiệt độ môi trường làm việc | –30 đến +55 °C |
| Vật liệu vỏ | Nhôm |
| Khối lượng | 0,859 kg |
Khả năng đo và kiểm soát web vật liệu
SICK MLG05W-0200H12503 là lưới quang WebChecker thuộc dòng MLG-2, được cấu hình cho ứng dụng web guiding. Thiết bị sử dụng một bộ phát và một bộ thu đặt đối diện nhau để tạo vùng đo quang học rộng 295 mm. Khi vật liệu đi qua vùng tia, hệ thống ghi nhận phần tia bị che khuất và cung cấp dữ liệu phục vụ việc theo dõi, căn chỉnh hoặc kiểm soát vị trí web.
Với 60 tia quang và khoảng cách tia 5 mm, model này phù hợp cho các ứng dụng cần giám sát biên hoặc vị trí của vật liệu dạng dải, màng, giấy, nhựa, cao su và các vật liệu liên tục khác. Chế độ High resolution mode hỗ trợ các nhiệm vụ đo yêu cầu độ phân giải cao trong phạm vi làm việc của thiết bị.
- Vùng đo danh định rộng 295 mm.
- Độ phân giải công bố từ 0,01 mm.
- Độ lặp lại 6 µm, phù hợp với các tác vụ theo dõi biến thiên vị trí nhỏ.
- Thời gian đáp ứng 13,1 ms cho khả năng phản hồi nhanh trong dây chuyền chuyển động liên tục.
- Đầu ra Push-pull có thể sử dụng theo kiểu PNP hoặc NPN.
Cấu hình thiết bị và kết nối

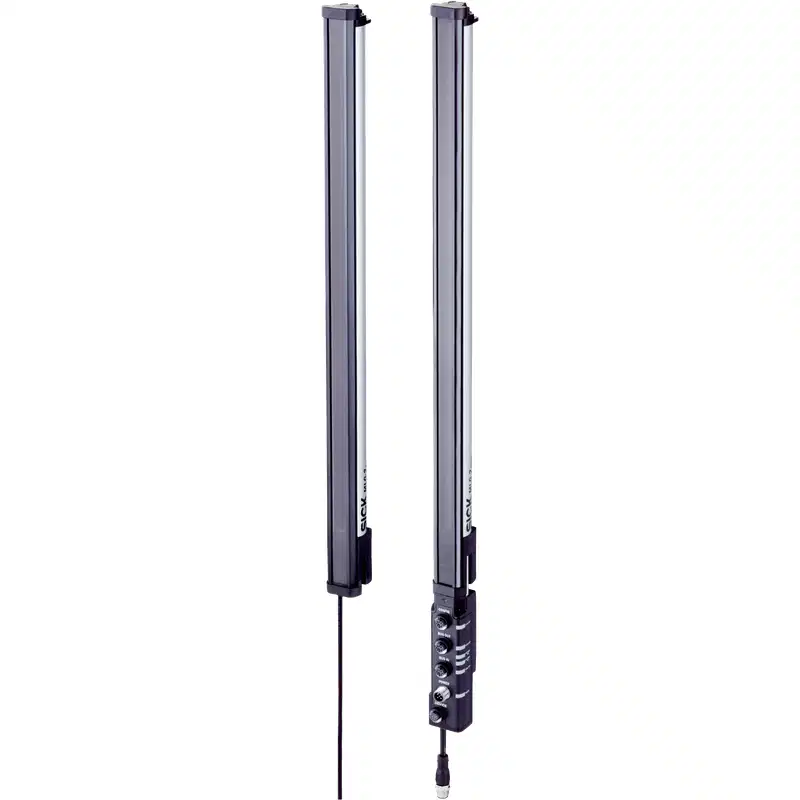

Bộ MLG05W-0200H12503 bao gồm một bộ phát, một bộ thu và một mô-đun Fieldbus. Thiết bị được trang bị giao tiếp EtherNet/IP™, cho phép kết nối với hệ thống điều khiển và mạng công nghiệp tương thích.
| Thành phần | Thông tin |
|---|---|
| Bộ phát | MLGT05W-0200F10201, mã linh kiện 2114212 |
| Bộ thu | MLGR05W-0200F10203, mã linh kiện 2132012 |
| Mô-đun Fieldbus | Đi kèm theo bộ sản phẩm |
| Kết nối bộ phát/bộ thu | Đầu cắm M12, 5 chân, dây dài 0,22 m |
| Kết nối mô-đun | Đầu nối M12, 12 chân, dây dài 0,27 m |
| Đồng bộ hóa | Đồng bộ bằng cáp |
Đầu ra Q1 được cấu hình cho chức năng cảnh báo tổng quát. Khi tích hợp với bộ điều khiển máy, tín hiệu này có thể được sử dụng để phát hiện tình trạng lệch web, mất vật liệu hoặc điều kiện bất thường tùy theo cấu hình điều khiển của hệ thống.
Ứng dụng phù hợp
Model này phù hợp với các dây chuyền cần theo dõi vị trí hoặc biên của vật liệu dạng cuộn, đặc biệt khi yêu cầu phản hồi nhanh và độ chính xác ổn định. Một số ứng dụng thường gặp gồm:
- Căn chỉnh mép màng nhựa, giấy hoặc vật liệu cuộn.
- Kiểm soát vị trí web trong máy in, máy cán và máy ghép màng.
- Giám sát vật liệu trong dây chuyền bao bì.
- Phát hiện sai lệch vị trí của dải vật liệu trước công đoạn cuộn hoặc gia công tiếp theo.
- Đo và theo dõi vật thể khi cần vùng quét quang học rộng 295 mm.
Lưu ý khi lắp đặt và vận hành
- Bộ phát và bộ thu cần được lắp đối diện, đồng trục và chắc chắn để duy trì vùng tia ổn định.
- Khoảng cách giữa bộ phát và bộ thu nên nằm trong dải làm việc từ tối thiểu 0,2 m đến tối đa 3,5 m; khoảng cách hoạt động danh định là 2,5 m.
- Cần lựa chọn vị trí lắp đặt hạn chế rung động mạnh, va chạm cơ khí và vật cản ngoài vùng đo.
- Nguồn cấp phải nằm trong khoảng DC 19,2–28,8 V.
- Các đầu nối M12 cần được lắp chặt và bảo vệ phù hợp để duy trì cấp bảo vệ IP65/IP67.
- Đầu ra Push-pull cần được đấu nối đúng với mạch điều khiển và cấu hình tín hiệu PNP/NPN tương ứng.
- Không nên dùng thông số của các model MLG-2 khác để thay thế cho MLG05W-0200H12503 khi thiết kế cơ khí hoặc lập trình điều khiển.
Độ bền và điều kiện môi trường
Vỏ thiết bị bằng nhôm, mặt trước bằng PMMA và cấp bảo vệ IP65, IP67 giúp lưới quang phù hợp với môi trường công nghiệp có bụi và hơi ẩm trong giới hạn cho phép. Thiết bị hoạt động trong dải nhiệt độ từ –30 đến +55 °C và chịu được cường độ ánh sáng môi trường lên đến 100.000 lx.
MLG05W-0200H12503 có khả năng chống rung với dao động hình sin 10–150 Hz, 5 g; đồng thời chịu được các mức sốc cơ học theo cấu hình kỹ thuật của thiết bị. Mạch được bảo vệ chống đảo cực nguồn, xung nhiễu và ngắn mạch tại đầu ra Q.
Nhận diện đúng mã MLG05W-0200H12503
Khi lựa chọn thay thế hoặc bổ sung thiết bị, cần kiểm tra đầy đủ mã MLG05W-0200H12503, chiều rộng vùng đo 295 mm, cấu hình Web guiding, 60 tia quang, giao tiếp EtherNet/IP™ và bộ linh kiện đi kèm. Các model MLG-2 có thể khác nhau về chiều rộng vùng đo, khoảng cách tia, chế độ ứng dụng, giao tiếp hoặc số lượng linh kiện, vì vậy không nên chỉ dựa vào hình dáng bên ngoài để xác định sản phẩm tương đương.
