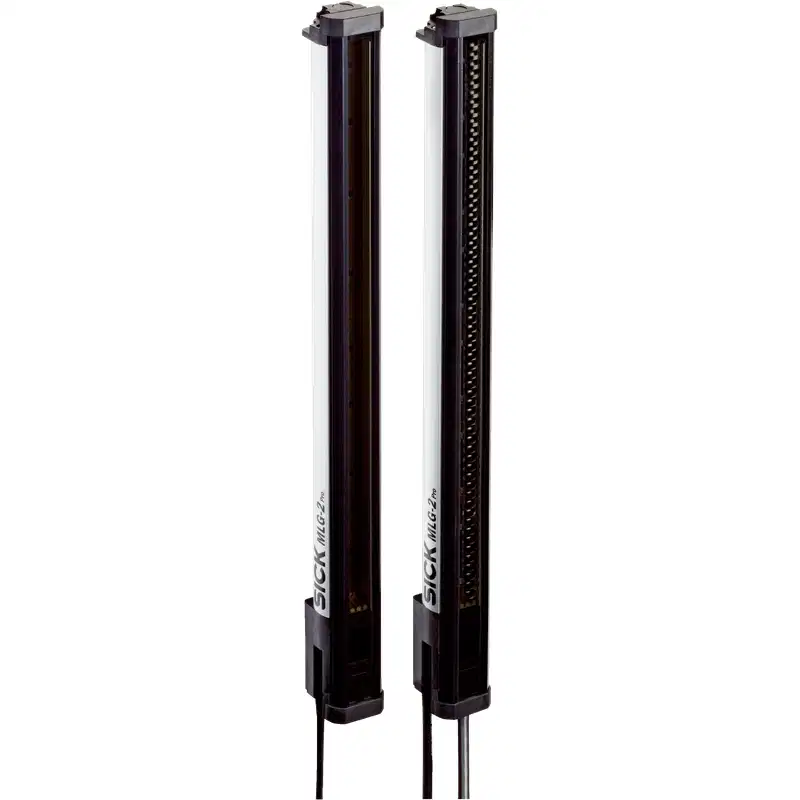

Lưới quang WebChecker Sick MLG05W-0191I12501 60 tia

Thông số kỹ thuật

Lưới quang SICK MLG05W-0191I12501 dùng để làm gì?

SICK MLG05W-0191I12501 là lưới quang công nghiệp thuộc dòng MLG-2 WebChecker, được thiết kế cho các ứng dụng web guiding như phát hiện biên, xác định vị trí mép và giám sát vật liệu dạng cuộn hoặc dạng băng trong dây chuyền tự động hóa.

Với 60 tia quang bố trí cách nhau 5 mm và vùng đo rộng 1.645 mm, thiết bị phù hợp với các hệ thống cần kiểm soát vật liệu có chiều rộng lớn. Lưới quang có thể phát hiện sự che khuất của tia sáng, từ đó cung cấp dữ liệu về vị trí biên hoặc trạng thái vật liệu cho bộ điều khiển máy.

Nguyên lý hoạt động của MLG-2 WebChecker

Thiết bị gồm một bộ phát và một bộ thu được lắp đối diện nhau. Bộ phát tạo ra các tia hồng ngoại song song, trong khi bộ thu tiếp nhận và đánh giá trạng thái của từng tia. Khi vật liệu đi qua vùng đo, một phần tia sáng bị che khuất. Bộ điều khiển sẽ xác định các tia bị ngắt để nhận biết vị trí mép hoặc sự thay đổi của vật liệu.

Kiểu đo này đặc biệt hữu ích khi vật liệu có bề mặt không ổn định, màu sắc thay đổi hoặc khoảng cách đến cảm biến không phù hợp với cảm biến quang phản xạ thông thường. Do sử dụng bộ phát – bộ thu riêng biệt, thiết bị có thể tạo vùng giám sát dạng màn chắn liên tục trên toàn bộ chiều cao lắp đặt.

Đặc điểm nổi bật

• Vùng đo rộng 1.645 mm: phù hợp với các cuộn vật liệu, màng, giấy, vải kỹ thuật và sản phẩm dạng băng có khổ lớn.
• 60 tia quang với bước tia 5 mm: hỗ trợ xác định vị trí biên ổn định trong hệ thống dẫn hướng vật liệu.
• Độ phân giải cao: độ phân giải công bố từ ≥ 0,01 mm, kết hợp độ lặp lại 6 µm trong điều kiện phù hợp.
• Tốc độ xử lý nhanh: thời gian chu kỳ 32 µs mỗi tia và thời gian đáp ứng 13,1 ms, đáp ứng các dây chuyền chuyển động liên tục.
• Giao tiếp RS-485: thuận tiện kết nối với bộ điều khiển, hệ thống điều khiển dẫn hướng hoặc thiết bị tự động hóa cấp cao hơn.
• Ngõ ra Push-pull PNP/NPN: hỗ trợ tích hợp linh hoạt với nhiều loại mạch điều khiển công nghiệp.
• Vỏ nhôm chắc chắn: phù hợp với môi trường sản xuất công nghiệp.
• Cấp bảo vệ IP65 và IP67: tăng khả năng chống bụi và nước trong điều kiện lắp đặt phù hợp.

Kết nối và tích hợp vào hệ thống điều khiển

MLG05W-0191I12501 sử dụng giao tiếp RS-485 với tốc độ truyền lên đến 115,2 kBaud. Giao tiếp này có thể được sử dụng để trao đổi trạng thái hệ thống, thông tin biên và các chức năng đo với bộ điều khiển tương thích.

Ngoài đường truyền RS-485, thiết bị có các ngõ vào và ngõ ra phục vụ vận hành. Ngõ ra Q1 có thể được sử dụng cho cảnh báo chung, trong khi Q2 hỗ trợ chức năng teach-in tiêu chuẩn theo cấu hình thiết bị.

Các đầu nối đi kèm gồm:

• Đầu nối M12 5 chân, dây dài khoảng 0,22 m.
• Đầu nối đực M12 8 chân, dây dài khoảng 0,27 m.
• Đầu nối cái M12 4 chân mã hóa D, dây dài khoảng 0,19 m.

Khi đấu nối, cần kiểm tra sơ đồ chân thực tế của bộ phát, bộ thu và thiết bị điều khiển trước khi cấp nguồn. Nguồn cung cấp phải nằm trong phạm vi DC 19,2 đến 28,8 V; đồng thời cần nối đất và đi dây tín hiệu tách biệt với các nguồn gây nhiễu mạnh như biến tần, động cơ công suất lớn hoặc contactor.

Ứng dụng thực tế

• Điều khiển biên vật liệu trong máy gia công màng nhựa.
• Dẫn hướng giấy, carton, vải không dệt và vật liệu dạng cuộn.
• Giám sát vị trí mép trong dây chuyền cán, phủ hoặc tráng vật liệu.
• Kiểm soát sự lệch biên của băng tải hoặc dải vật liệu liên tục.
• Phát hiện vật liệu đi qua vùng đo trong các máy đóng gói và máy chuyển đổi cuộn.
• Đo và giám sát các đối tượng có chiều rộng lớn trong dây chuyền tự động hóa.

Lưu ý khi lắp đặt và vận hành

Bộ phát và bộ thu cần được lắp đối diện, thẳng hàng và cố định chắc chắn trên toàn bộ chiều dài 1.729,4 mm. Sai lệch cơ khí hoặc rung động có thể làm giảm độ ổn định của tín hiệu, đặc biệt khi khoảng cách lắp đặt lớn.

Khoảng cách giữa bộ phát và bộ thu nên nằm trong phạm vi hoạt động của thiết bị. Với model này, khoảng cách hoạt động là 2,5 m; khoảng cách tối đa đạt 3,5 m và khoảng cách tối thiểu từ 0,2 m trở lên.

Bề mặt cửa sổ quang cần được giữ sạch. Bụi, dầu, hơi nước hoặc vật liệu bám trên mặt trước có thể gây che tia giả và ảnh hưởng đến kết quả dẫn hướng. Khi làm sạch, nên sử dụng khăn mềm, không xước và dung dịch phù hợp với bề mặt PMMA.

Thiết bị làm việc trong dải nhiệt độ môi trường từ -30 °C đến +55 °C. Nếu lắp đặt ngoài dải nhiệt độ này, trong khu vực có rung động mạnh hoặc nơi thường xuyên xuất hiện hơi hóa chất, cần đánh giá thêm điều kiện bảo vệ cơ khí và môi trường trước khi đưa vào sử dụng.

Nhận diện đúng model MLG05W-0191I12501

MLG05W-0191I12501 là phiên bản Web guiding của dòng MLG-2 WebChecker, có 60 tia và vùng đo tổng 1.645 mm. Khi thay thế hoặc mở rộng hệ thống, cần đối chiếu đầy đủ mã sản phẩm, số lượng tia, chiều rộng vùng đo, loại giao tiếp và bộ đầu nối. Không nên chỉ lựa chọn theo chiều dài thanh cảm biến vì các model MLG gần nhau có thể khác về chức năng, vùng đo hoặc phương thức truyền dữ liệu.

Với cấu hình 60 tia, giao tiếp RS-485, vùng đo lớn và khả năng làm việc trong môi trường công nghiệp, SICK MLG05W-0191I12501 là lựa chọn phù hợp cho các hệ thống điều khiển biên và dẫn hướng vật liệu dạng cuộn cần độ ổn định cao.
