Thông số kỹ thuật Lưới quang WebChecker SICK MLG05W-0100N52501
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | MLG05W-0100N52501 |
| Hãng sản xuất | SICK |
| Dòng sản phẩm | MLG-2 WebChecker |
| Phiên bản thiết bị | Web guiding |
| Nguyên lý cảm biến | Bộ phát và bộ thu |
| Số lượng tia | 30 |
| Khoảng cách giữa các tia | 5 mm |
| Chiều rộng vùng đo tổng | 145 mm |
| Chiều dài vật thể tối thiểu | 4 mm |
| Độ phân giải | ≥ 0,01 mm |
| Độ lặp lại | 6 µm |
| Độ chính xác | ±0,3 mm |
| Thời gian đáp ứng | 7,1 ms |
| Thời gian chu kỳ | 32 µs mỗi tia |
| Giao tiếp mạng | PROFINET |
| Điện áp cấp | DC 19,2…28,8 V |
| Ngõ ra chuyển mạch | Push-pull: PNP/NPN |
| Dòng ngõ ra tối đa | 100 mA |
| Khoảng cách hoạt động | 2,5 m |
| Khoảng cách tối đa | 3,5 m |
| Khoảng cách tối thiểu | ≥ 0,2 m |
| Nguồn sáng | LED, ánh sáng hồng ngoại |
| Bước sóng | 850 nm |
| Cấp bảo vệ | IP69K |
| Kích thước W × H × D | 50 × 380,1 × 50 mm |
| Khối lượng | 0,559 kg |
| Nhiệt độ môi trường làm việc | –20…+55 °C |
| Nhiệt độ lưu trữ | –40…+70 °C |
MLG05W-0100N52501 phù hợp cho bài toán dẫn hướng vật liệu dạng web
SICK MLG05W-0100N52501 là lưới quang WebChecker thuộc dòng MLG-2, được thiết kế cho ứng dụng web guiding – kiểm tra và xác định vị trí mép hoặc vùng che tia của vật liệu dạng dải liên tục. Thiết bị sử dụng cấu hình bộ phát và bộ thu, gồm 30 tia quang với khoảng cách tia 5 mm trong vùng đo rộng 145 mm.
Nhờ khả năng phát hiện vật thể có chiều dài tối thiểu 4 mm, độ phân giải công bố từ 0,01 mm và độ lặp lại 6 µm, cảm biến thích hợp cho các hệ thống cần theo dõi vị trí vật liệu liên tục trong quá trình cuộn, kéo, cán hoặc gia công.
Đặc điểm đáng chú ý của lưới quang SICK MLG05W
- Vùng đo 145 mm: phù hợp với các ứng dụng kiểm soát vị trí mép hoặc độ lệch của vật liệu trong phạm vi đo tương ứng.
- 30 tia quang: tạo vùng phát hiện liên tục theo chiều cao cảm biến thay vì chỉ giám sát tại một điểm đơn.
- Độ chính xác ±0,3 mm: hỗ trợ kiểm soát vị trí vật liệu trong dây chuyền tự động.
- Thời gian đáp ứng 7,1 ms: phù hợp với các quy trình chuyển động liên tục cần phản hồi nhanh.
- Kết nối PROFINET: thuận tiện tích hợp dữ liệu cảm biến vào mạng điều khiển công nghiệp.
- Vỏ bảo vệ IP69K: phù hợp với môi trường có yêu cầu cao về khả năng chống bụi, nước và vệ sinh áp lực cao.
- Ngõ ra Push-pull PNP/NPN: hỗ trợ kết nối tín hiệu số với thiết bị điều khiển tương thích.
Khả năng kết nối và tín hiệu điều khiển
MLG05W-0100N52501 được trang bị mô-đun Fieldbus và hỗ trợ PROFINET, cho phép truyền dữ liệu cảm biến tới hệ thống điều khiển hoặc PLC thông qua mạng công nghiệp. Ngoài kết nối mạng, thiết bị có một ngõ ra số Q1 với chức năng cảnh báo chung.
Ngõ ra sử dụng dạng Push-pull, hỗ trợ tín hiệu PNP/NPN. Dòng tải ngõ ra tối đa là 100 mA; tải điện dung cho phép 100 nF và tải cảm cho phép 1 H. Điện áp cấp phù hợp nằm trong khoảng DC 19,2…28,8 V.
Các đầu nối đi kèm
Cấu hình sản phẩm bao gồm đầu nối M12 5 chân dài 1,4 m và đầu nối M12 12 chân dài 1,4 m. Khi lắp đặt, cần kiểm tra sơ đồ chân, loại tín hiệu đầu vào của PLC và cấu hình PROFINET trước khi cấp nguồn hoặc đưa thiết bị vào vận hành.

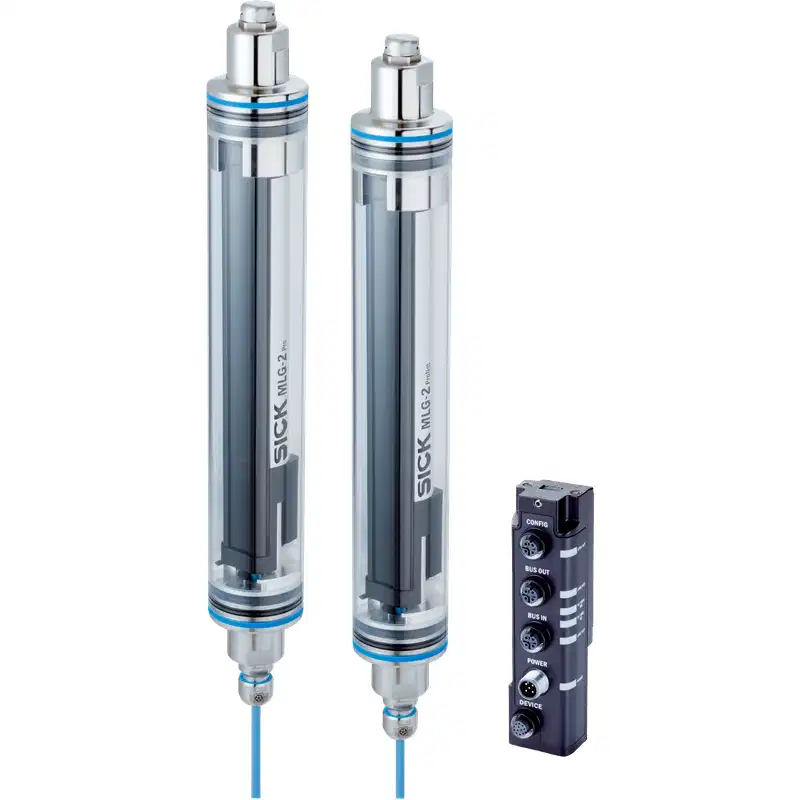

Cấu hình sản phẩm được cung cấp
- 1 bộ phát trong ống bảo vệ IP69K.
- 1 bộ thu trong ống bảo vệ IP69K.
- 1 mô-đun Fieldbus.
- 1 bộ hướng dẫn lắp đặt IP69K.
Các mã linh kiện riêng trong cấu hình gồm bộ thu MLGR05W-0100F50201 và bộ phát MLGT05W-0100F50201. Khi thay thế từng thành phần, nên giữ đúng cặp linh kiện và đúng cấu hình của mã MLG05W-0100N52501 để đảm bảo khả năng tương thích.
Ứng dụng thực tế
Lưới quang WebChecker SICK MLG05W-0100N52501 có thể được sử dụng trong các hệ thống cần phát hiện và điều chỉnh vị trí vật liệu dạng dải, chẳng hạn:
- Điều khiển biên vật liệu trên máy cuộn và máy xả cuộn.
- Giám sát vị trí màng, giấy, tấm phủ hoặc vật liệu liên tục.
- Điều chỉnh độ lệch vật liệu trong dây chuyền cán, kéo và gia công cuộn.
- Phát hiện vùng che tia hoặc thay đổi vị trí vật liệu trong máy tự động.
- Kết nối dữ liệu đo với PLC hoặc hệ thống điều khiển qua PROFINET.
Lưu ý khi lắp đặt và vận hành
- Căn chỉnh bộ phát và bộ thu đúng hướng để toàn bộ vùng 145 mm nằm trong khu vực cần giám sát.
- Giữ bề mặt quang học sạch, đặc biệt trong môi trường có bụi, hơi nước hoặc vật liệu bám dính.
- Đảm bảo khoảng cách giữa bộ phát và bộ thu nằm trong phạm vi làm việc của thiết bị; khoảng cách hoạt động được công bố là 2,5 m.
- Sử dụng nguồn DC trong dải 19,2…28,8 V và kiểm tra cực tính trước khi đấu nối.
- Kiểm tra cấu hình mạng PROFINET, địa chỉ thiết bị và tín hiệu Q1 trước khi chạy tự động.
- Không dùng thông số của các biến thể MLG-2 khác để thay thế cho MLG05W-0100N52501, đặc biệt là chiều rộng vùng đo, giao tiếp mạng và cấu hình mô-đun.
Vì sao nên chọn đúng mã MLG05W-0100N52501?
Mã MLG05W-0100N52501 được xác định bởi cấu hình WebChecker, vùng đo 145 mm, 30 tia quang, kết nối PROFINET và vỏ bảo vệ IP69K. Đây là những đặc điểm quan trọng cần đối chiếu khi thay thế thiết bị trong dây chuyền. Việc chọn đúng mã giúp bảo đảm kích thước vùng đo, phương thức kết nối, cấu hình bộ phát – bộ thu và khả năng tích hợp với hệ thống điều khiển hiện có.
