Thông số kỹ thuật lưới quang tự động SICK MLG02N-0895P13201
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | MLG02N-0895P13201 |
| Hãng sản xuất | SICK |
| Dòng sản phẩm | MLG-2 Automation Light Grid |
| Phiên bản thiết bị | ProNet, hỗ trợ chức năng mở rộng và giao tiếp fieldbus |
| Nguyên lý cảm biến | Bộ phát – bộ thu |
| Chiều cao vùng phát hiện | 895 mm |
| Số lượng tia | 359 tia |
| Khoảng cách giữa các tia | 2,5 mm |
| Vật thể nhỏ nhất có thể phát hiện | 2,5 mm |
| Phương thức đồng bộ | Đồng bộ bằng cáp |
| Chức năng mặc định | Phát hiện hiện diện |
| Giao tiếp mạng | PROFIBUS DP, DPV1 |
| Tốc độ truyền dữ liệu | Tự động nhận tốc độ, 9,6 kbit/s đến 12 Mbit/s |
| Khoảng cách hoạt động | 2 m |
| Khoảng cách tối đa | 2,8 m |
| Thời gian đáp ứng | 29 ms |
| Nguồn sáng | LED, tia hồng ngoại |
| Bước sóng | 850 nm |
| Điện áp cấp | DC 19,2 đến 28,8 V |
| Ngõ ra số | 1 ngõ ra Q |
| Dòng ngõ ra tối đa | 100 mA |
| Cấp bảo vệ vỏ | IP65, IP67 |
| Vật liệu vỏ | Nhôm |
| Nhiệt độ môi trường làm việc | -30 °C đến +55 °C |
| Khối lượng | 2,049 kg |
| Kiểu kết nối | Đầu cắm M12 5 chân, dài 0,22 m; đầu nối M12 12 chân, dài 0,21 m |
Khả năng phát hiện chính xác trên vùng cao 895 mm
SICK MLG02N-0895P13201 là lưới quang tự động thuộc dòng MLG-2, sử dụng cấu hình bộ phát và bộ thu để tạo vùng giám sát quang học liên tục. Với 359 tia quang và khoảng cách tia 2,5 mm, thiết bị có thể phát hiện vật thể nhỏ, kiểm tra sự hiện diện và xác định vị trí vật thể khi đi qua vùng cảm biến.
Chiều cao phát hiện 895 mm phù hợp với các hệ thống cần bao phủ vùng tương đối lớn trên băng tải, dây chuyền phân loại, khu vực cấp phôi hoặc vị trí kiểm tra kích thước. Nguồn sáng hồng ngoại bước sóng 850 nm giúp thiết bị hoạt động ổn định trong các ứng dụng công nghiệp thông thường.
Chức năng và giao tiếp điều khiển
- Phát hiện hiện diện của vật thể trong vùng quang.
- Phát hiện vật thể hoặc xác định chiều rộng vật thể.
- Nhận dạng vật thể và phân loại theo chiều cao.
- Phát hiện lỗ, kích thước lỗ và vị trí lỗ.
- Đo kích thước ngoài, kích thước trong và vị trí vật thể.
- Thiết lập vùng giám sát theo yêu cầu ứng dụng.
- Hỗ trợ chế độ Standard và Transparent.
- Có chức năng Cross beam, Beam blanking, High-speed scan và High measurement accuracy.
Phiên bản MLG02N-0895P13201 được tích hợp PROFIBUS DP và DPV1, cho phép truyền dữ liệu giữa lưới quang với PLC hoặc hệ thống điều khiển trung tâm. Tốc độ truyền được tự động nhận dạng trong dải từ 9,6 kbit/s đến 12 Mbit/s.
Cấu hình sản phẩm và thành phần đi kèm

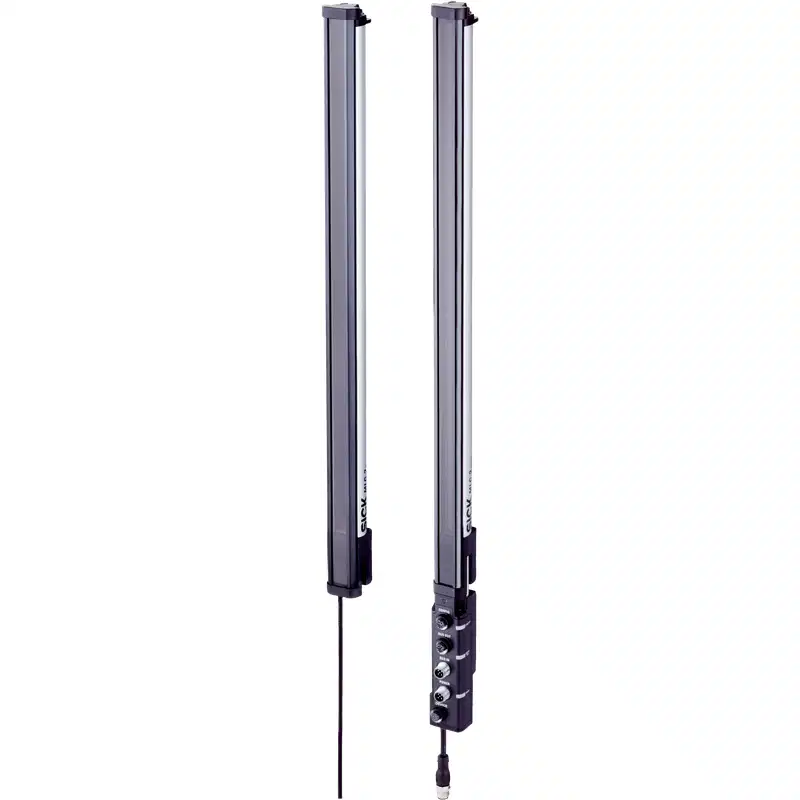

Bộ sản phẩm gồm một bộ phát, một bộ thu và một mô-đun fieldbus. Các linh kiện cấu thành được xác định như sau:
- Bộ phát: MLGT02A-0895F10101, mã linh kiện 2081565.
- Bộ thu: MLGR02N-0895F12001, mã linh kiện 2086687.
- Mô-đun fieldbus dùng cho kết nối PROFIBUS.
Thiết bị có một ngõ ra số Q, dòng tải tối đa 100 mA, được bảo vệ ngắn mạch. Mạch cấp nguồn có bảo vệ đảo cực và chống xung nhiễu.
Ứng dụng phù hợp
- Phát hiện sản phẩm trên băng tải.
- Kiểm tra chiều rộng, chiều cao và vị trí sản phẩm.
- Phân loại sản phẩm theo kích thước.
- Kiểm tra lỗ hoặc khoảng hở trên vật thể.
- Giám sát vùng cấp phôi và khu vực chuyển tiếp giữa các công đoạn.
- Đo kích thước ngoài và kích thước trong trong dây chuyền tự động hóa.
- Kết nối với PLC thông qua mạng PROFIBUS DP.
Lưu ý khi lắp đặt và vận hành
Bộ phát và bộ thu cần được lắp đối diện nhau, đồng trục và chắc chắn để toàn bộ 359 tia quang bao phủ đúng vùng cần kiểm tra. Khoảng cách lắp đặt nên nằm trong phạm vi hoạt động 2 m; khoảng cách tối đa của hệ thống là 2,8 m.
Trước khi đưa vào vận hành, cần kiểm tra đúng cực nguồn DC 19,2 đến 28,8 V, tình trạng đầu nối M12 và cấu hình địa chỉ PROFIBUS. Địa chỉ mặc định của thiết bị là 126 và có thể được cấu hình theo yêu cầu của mạng điều khiển.
Vỏ đạt IP65 và IP67, phù hợp với môi trường công nghiệp có bụi hoặc hơi ẩm. Tuy nhiên, cần giữ sạch mặt trước PMMA của bộ phát và bộ thu, tránh để bụi bẩn, dầu hoặc vật cản che khuất đường truyền quang. Khi hệ thống có rung động lớn, nên sử dụng gá lắp chắc chắn để duy trì độ thẳng hàng giữa hai thanh cảm biến.
Vì sao nên chọn đúng mã MLG02N-0895P13201?
MLG02N-0895P13201 phù hợp khi ứng dụng yêu cầu vùng phát hiện cao 895 mm, độ phân giải tia 2,5 mm và kết nối PROFIBUS DP. Khi thay thế hoặc mở rộng hệ thống, cần kiểm tra đồng thời chiều cao phát hiện, số tia, khoảng cách tia, giao tiếp fieldbus và phạm vi lắp đặt thay vì chỉ chọn theo tên dòng MLG-2.
Việc sử dụng đúng biến thể giúp đảm bảo khả năng tương thích với cấu hình PLC, mô-đun mạng, sơ đồ đấu nối và các chức năng đo lường đang sử dụng trên dây chuyền.
