Lưới quang tự động Sick MLG02N-0745C53201 745 mm

Thông số kỹ thuật lưới quang tự động SICK MLG02N-0745C53201

Khả năng phát hiện chính xác trên vùng cao 745 mm

SICK MLG02N-0745C53201 là lưới quang tự động thuộc dòng MLG-2, gồm một bộ phát và một bộ thu đặt đối diện nhau. Thiết bị tạo ra 299 tia hồng ngoại với khoảng cách tia 2,5 mm trên toàn bộ vùng phát hiện cao 745 mm.

Cấu hình này phù hợp để giám sát liên tục hình dạng, chiều cao, vị trí và khoảng trống của vật thể khi sản phẩm đi qua vùng cảm biến. So với cảm biến quang điểm đơn, lưới quang có thể thu thập thông tin trên toàn bộ mặt cắt của vật thể mà không cần bố trí nhiều cảm biến riêng lẻ.

Phát hiện vật thể, chiều cao và khoảng hở

• Phát hiện sự hiện diện hoặc vắng mặt của vật thể.
• Xác định chiều cao và chiều rộng vật thể.
• Kiểm tra vị trí vật thể trên băng tải hoặc trong khu vực thao tác.
• Nhận biết lỗ, khe hở và kích thước vùng trống.
• Phân loại chiều cao sản phẩm.
• Đo kích thước ngoài, kích thước trong và vị trí tương đối của vật thể.

Giao tiếp CANopen và chức năng ProNet

Phiên bản MLG02N-0745C53201 được trang bị mô-đun fieldbus, cho phép đưa dữ liệu đo và trạng thái phát hiện vào hệ thống điều khiển thông qua mạng CANopen. Tốc độ truyền có thể cấu hình trong khoảng 10 kbit/s đến 1 Mbit/s, phù hợp với nhiều cấu trúc điều khiển máy tự động.

Ngoài giao tiếp dữ liệu, thiết bị có một đầu ra số Q1 và được thiết lập mặc định cho chức năng phát hiện hiện diện. Các thông số như địa chỉ 6 (LSS) và tốc độ RS-485 125 kbit/s thuộc cấu hình mặc định của hệ thống cảm biến.

Các chức năng hỗ trợ vận hành

• Cross beam: hỗ trợ tăng độ tin cậy khi phát hiện vật thể trong vùng tia.
• Beam blanking: cho phép loại bỏ hoặc bỏ qua các vùng tia không cần sử dụng trong ứng dụng.
• High-speed scan: hỗ trợ quét nhanh trong các quy trình có tốc độ di chuyển cao.
• High measurement accuracy: phù hợp cho các tác vụ đo và phân loại cần độ chính xác cao.
• Transparent mode: hỗ trợ các ứng dụng cần phát hiện vật thể trong suốt theo điều kiện lắp đặt phù hợp.
• Dust- and sunlight-resistant: tăng khả năng làm việc trong môi trường có bụi hoặc ánh sáng nền mạnh.

Thiết kế IP69K cho môi trường công nghiệp khắc nghiệt

Hai thanh cảm biến được lắp trong ống bảo vệ IP69K, phù hợp với các ứng dụng cần vệ sinh thường xuyên hoặc có nguy cơ tiếp xúc với nước, bụi và tác động cơ học. Vật liệu ống bảo vệ PMMA Plexiglas XT có khai báo phù hợp cho môi trường tiếp xúc thực phẩm, trong khi các chi tiết đầu bịt, cáp và tuyến cáp sử dụng thép không gỉ.

Thiết bị làm việc trong dải nhiệt độ từ -20 °C đến +55 °C. Mạch điện được bảo vệ chống đảo cực nguồn, chống ngắn mạch đầu ra Q và hạn chế xung nhiễu. Cấu trúc này giúp MLG02N-0745C53201 phù hợp hơn với dây chuyền đóng gói, chế biến thực phẩm và các hệ thống tự động hóa yêu cầu cấp bảo vệ cao.

Ứng dụng thực tế của SICK MLG02N-0745C53201

• Phát hiện sản phẩm trên băng tải.
• Đo chiều cao và kích thước sản phẩm không tiếp xúc.
• Kiểm tra biên dạng, lỗ và khe hở của vật thể.
• Phân loại sản phẩm theo chiều cao.
• Kiểm soát vị trí sản phẩm trước công đoạn gắp, đóng gói hoặc gia công.
• Giám sát vùng nguy hiểm hoặc vùng thao tác trong máy tự động.
• Kiểm tra kích thước trong và ngoài của kiện hàng, khay hoặc sản phẩm.
• Thu thập dữ liệu hình học để xử lý trên bộ điều khiển thông qua CANopen.

Lưu ý khi lắp đặt và lựa chọn

Bộ phát và bộ thu cần được lắp đối diện, thẳng hàng và nằm trong tầm hoạt động của thiết bị. Với chiều cao phát hiện 745 mm, cần bảo đảm toàn bộ vùng cần giám sát nằm trong phạm vi 299 tia. Khoảng cách lắp đặt nên được xác định theo tầm hoạt động thực tế 1,5 m và điều kiện môi trường của dây chuyền.

Khi sử dụng chức năng đo kích thước hoặc phát hiện lỗ, cần cố định chắc chắn hai thanh cảm biến để hạn chế rung động và sai lệch căn chỉnh. Bề mặt ống bảo vệ cũng cần được vệ sinh định kỳ nhằm tránh bụi bẩn, hơi nước hoặc cặn sản phẩm làm suy giảm tín hiệu quang.

Do mã MLG02N-0745C53201 sử dụng cấu hình ProNet kèm mô-đun fieldbus CANopen, cần kiểm tra trước khả năng tương thích của bộ điều khiển, sơ đồ mạng, địa chỉ thiết bị và tốc độ truyền. Không nên thay thế bằng model MLG-2 khác chỉ dựa trên chiều cao vùng phát hiện, vì số tia, giao tiếp, cấp bảo vệ và cấu hình chức năng có thể không giống nhau.

Phụ kiện và cấu hình đi kèm

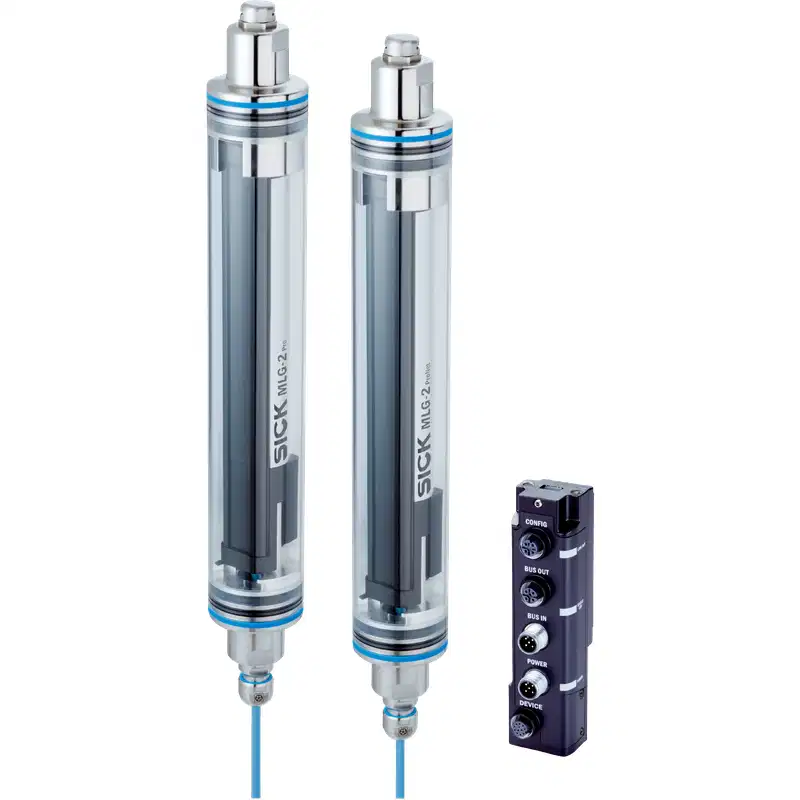

Bộ sản phẩm gồm một bộ phát, một bộ thu được lắp trong ống bảo vệ IP69K, một mô-đun fieldbus và hướng dẫn lắp đặt. Các mã linh kiện riêng trong cấu hình gồm:

• MLGR02N-0745F52001: bộ thu, mã linh kiện 2123175.
• MLGT02A-0745F50101: bộ phát, mã linh kiện 2123176.

Với vùng phát hiện 745 mm, 299 tia, giao tiếp CANopen và cấp bảo vệ IP69K, lưới quang tự động SICK MLG02N-0745C53201 là lựa chọn phù hợp cho các hệ thống cần vừa phát hiện vừa đo lường vật thể trên dây chuyền tự động hóa.
