Thông số kỹ thuật cảm biến tiệm cận SICK IQC10-03BPPKQ8SA70
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | SICK |
| Mã sản phẩm | IQC10-03BPPKQ8SA70 |
| Loại sản phẩm | Cảm biến tiệm cận cảm ứng từ, dòng IMC |
| Khoảng cách cảm biến danh định Sn | 0–3 mm |
| Khoảng cách cảm biến an toàn Sa | 2,43 mm |
| Kiểu lắp đặt | Lắp âm (Flush) |
| Vật thể phát hiện tiêu chuẩn | Kim loại |
| Ngõ ra | PNP, lập trình được NC/NO |
| Chế độ ngõ ra | Ngõ ra chuyển mạch hoặc IO-Link |
| Điện áp nguồn | 10–30 VDC |
| Dòng tải liên tục | Tối đa 200 mA |
| Tần số chuyển mạch | 1.000 Hz |
| Kiểu kết nối | Cáp PUR, đầu nối đực M12 4 chân, dài 0,2 m |
| Giao tiếp | IO-Link V1.1, COM2, 38,4 kBaud |
| Kích thước thân cảm biến | 10 × 28 × 16 mm |
| Kiểu vỏ | Vỏ chữ nhật |
| Cấp bảo vệ | IP68 |
| Nhiệt độ môi trường làm việc | -25 đến +75 °C |
| Vật liệu vỏ và mặt cảm biến | Nhựa VISTAL® |
| Tính năng đặc biệt | Smart Task, đo thời gian và chống dội |
Khả năng phát hiện và điều khiển linh hoạt

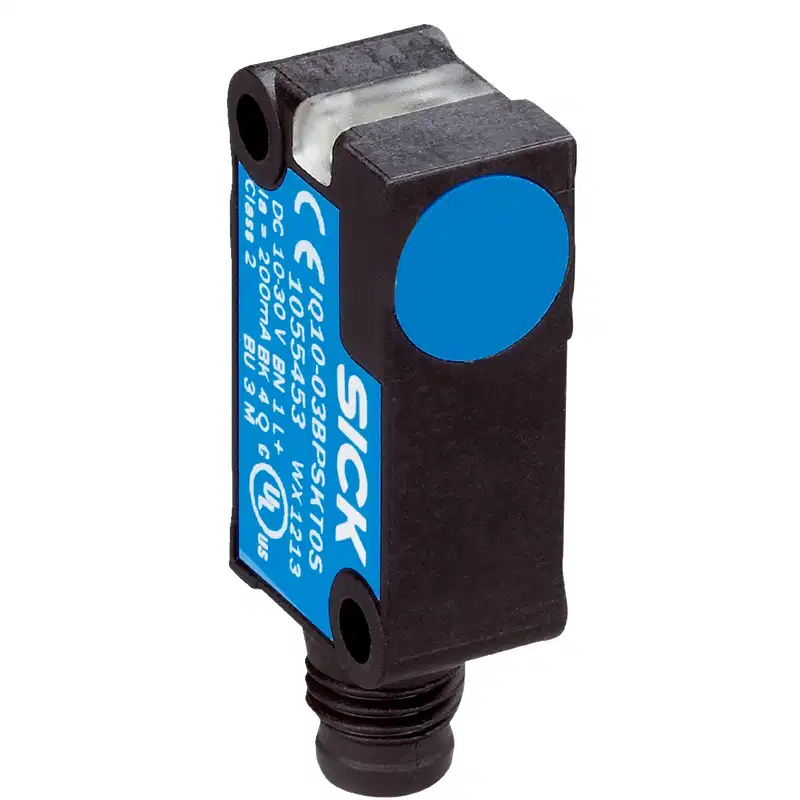

SICK IQC10-03BPPKQ8SA70 là cảm biến tiệm cận cảm ứng từ dạng chữ nhật, dùng để phát hiện sự xuất hiện hoặc vị trí của các chi tiết kim loại trong máy tự động hóa. Cảm biến có khoảng cách phát hiện danh định 3 mm và được thiết kế để lắp âm, phù hợp với các cơ cấu có không gian lắp đặt hạn chế.
Ngõ ra PNP có thể cấu hình theo dạng thường mở hoặc thường đóng. Người dùng cũng có thể lựa chọn nhiều chế độ chuyển mạch như điểm đơn, chế độ cửa sổ hoặc hai điểm. Các ngưỡng chuyển mạch được lập trình giúp cảm biến thích ứng tốt với những yêu cầu kiểm tra vị trí, xác nhận hành trình và giám sát chi tiết trên dây chuyền.
- Có thể thiết lập tối đa 4 điểm chuyển mạch hoặc 4 cửa sổ giám sát.
- Hỗ trợ chế độ điểm đơn, cửa sổ và hai điểm.
- Độ trễ và đặc tính chuyển mạch có thể lập trình.
- Hỗ trợ chức năng đảo logic và các chế độ định thời.
- Tần số chuyển mạch lên đến 1.000 Hz, phù hợp với các ứng dụng có chu kỳ nhanh.
IO-Link và chức năng Smart Task
Model IQC10-03BPPKQ8SA70 tích hợp giao tiếp IO-Link V1.1, cho phép cài đặt tham số, chẩn đoán và trao đổi dữ liệu với bộ điều khiển hoặc IO-Link master. Khi sử dụng ở chế độ IO-Link, cảm biến có thể truyền dữ liệu quá trình 32 bit với chu kỳ 5 ms.
Chức năng Smart Task “Time measurement + debouncing” hỗ trợ đo thời gian và chống dội tín hiệu. Tính năng này hữu ích khi cần xác định khoảng thời gian giữa các sự kiện, ổn định tín hiệu chuyển mạch hoặc loại bỏ các xung nhiễu ngắn phát sinh trong quá trình cơ cấu rung động.
- Đo thời gian với độ phân giải 1 ms.
- Thời gian chống dội tối đa 30 giây.
- Có thể cài đặt trễ bật, trễ tắt, trễ hai chiều hoặc xung đơn.
- Hỗ trợ logic cửa sổ và logic trực tiếp.
- Dữ liệu quá trình có thể bao gồm tín hiệu chuyển mạch và giá trị đo thời gian.
Kết nối và tích hợp trong hệ thống tự động hóa
Cảm biến sử dụng nguồn một chiều 10–30 VDC và mạch điện 4 dây DC. Ngõ ra PNP phù hợp với các PLC, bộ điều khiển và mô-đun I/O có đầu vào kiểu nhận dòng. Đầu nối M12 4 chân giúp việc lắp đặt, thay thế và bảo trì thuận tiện hơn so với kiểu đấu dây cố định.
Pin 2 có thể được cấu hình làm đầu vào ngoài, đầu vào Teach-in hoặc tín hiệu chuyển mạch. Khi cần thay đổi ngưỡng phát hiện hoặc chế độ vận hành, người dùng có thể thực hiện thông qua chức năng cài đặt tương ứng thay vì phải thay cảm biến.
Cảm biến được trang bị bảo vệ ngắn mạch và bảo vệ xung khi cấp nguồn. Điện áp sụt tối đa của ngõ ra là 2 V, dòng không tải khoảng 30 mA.
Ứng dụng phù hợp
- Xác nhận vị trí của cơ cấu trượt, cơ cấu kẹp và cơ cấu chấp hành.
- Phát hiện chi tiết kim loại trên máy lắp ráp và máy kiểm tra.
- Giám sát vị trí cuối hành trình trong dây chuyền tự động.
- Đếm sản phẩm hoặc kiểm tra sự có mặt của linh kiện kim loại.
- Kiểm tra khoảng thời gian, chu kỳ chuyển động hoặc trạng thái hoạt động của cơ cấu.
- Ứng dụng trong máy đóng gói, máy gia công, hệ thống vận chuyển và thiết bị sản xuất công nghiệp.
Lưu ý khi lắp đặt và vận hành
Khoảng cách phát hiện thực tế có thể thay đổi theo vật liệu, kích thước và hình dạng của mục tiêu. Với cùng một khoảng cách, thép không gỉ, nhôm, đồng và đồng thau có hệ số khoảng cách khác nhau; vì vậy cần kiểm tra thực tế với đúng chi tiết cần phát hiện trước khi đưa vào vận hành chính thức.
- Đảm bảo mục tiêu nằm trong khoảng cách phát hiện an toàn 2,43 mm khi yêu cầu tín hiệu ổn định.
- Giữ bề mặt cảm biến và mục tiêu sạch, tránh phoi kim loại hoặc vật liệu bám trên mặt cảm biến.
- Không siết quá lực; mô-men siết tối đa của cảm biến nhỏ hơn 1 Nm.
- Kiểm tra tương thích giữa ngõ ra PNP và đầu vào của PLC hoặc bộ điều khiển.
- Khi sử dụng IO-Link, cần dùng IO-Link master tương thích với phiên bản IO-Link V1.1.
- Đảm bảo dây cáp và đầu nối M12 được cố định chắc chắn trong môi trường rung động.
Đặc điểm môi trường và độ bền
Với cấp bảo vệ IP68, cảm biến phù hợp với môi trường công nghiệp có bụi và hơi ẩm. Dải nhiệt độ làm việc từ -25 đến +75 °C đáp ứng nhiều điều kiện vận hành trong nhà máy. Vỏ và mặt cảm biến bằng nhựa VISTAL® giúp sản phẩm có kết cấu gọn nhẹ, phù hợp với các vị trí lắp đặt nhỏ.
SICK IQC10-03BPPKQ8SA70 cũng có khả năng chịu rung từ 10 đến 55 Hz với biên độ 1 mm và chịu va đập 30 g trong 11 ms. Đây là lựa chọn phù hợp cho các hệ thống tự động hóa cần cảm biến nhỏ gọn, tốc độ cao và có khả năng cài đặt linh hoạt.
