Thông số kỹ thuật cảm biến tiệm cận SICK IQ40-40NNSKC0K
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | IQ40-40NNSKC0K |
| Hãng sản xuất | SICK |
| Dòng sản phẩm | IQG |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Kiểu vỏ | Hình chữ nhật |
| Kích thước (Rộng x Cao x Sâu) | 40 x 40 x 66 mm |
| Khoảng cách phát hiện danh định Sn | 40 mm |
| Khoảng cách cảm biến an toàn Sa | 32,4 mm |
| Kiểu lắp đặt | Không chìm (Non-flush) |
| Vật thể phát hiện | Kim loại |
| Kiểu ngõ ra | NPN |
| Chức năng ngõ ra | Thường mở (NO) |
| Kiểu đấu dây | DC 3 dây |
| Đầu nối | Đầu nối đực M12, 4 chân |
| Điện áp cấp | 10–30 V DC |
| Dòng tải liên tục | Tối đa 200 mA |
| Tần số đóng cắt | 100 Hz |
| Độ sụt áp | Tối đa 2 V |
| Dòng không tải | 12,5 mA |
| Thời gian sẵn sàng sau khi cấp nguồn | Tối đa 50 ms |
| Bảo vệ ngắn mạch | Có |
| Bảo vệ xung khi bật nguồn | Có |
| Cấp bảo vệ | IP67, IP68, IP69K |
| Nhiệt độ môi trường khi vận hành | -25 °C đến +85 °C |
| Nhiệt độ bảo quản | -40 °C đến +85 °C |
| Vật liệu vỏ và mặt cảm biến | Nhựa PA 66 |
| Khả năng chịu va đập và rung | 30 g, 11 ms / 10–55 Hz, 1 mm |
| Mô-men siết tối đa | 1,8 Nm |
Tổng quan về SICK IQ40-40NNSKC0K

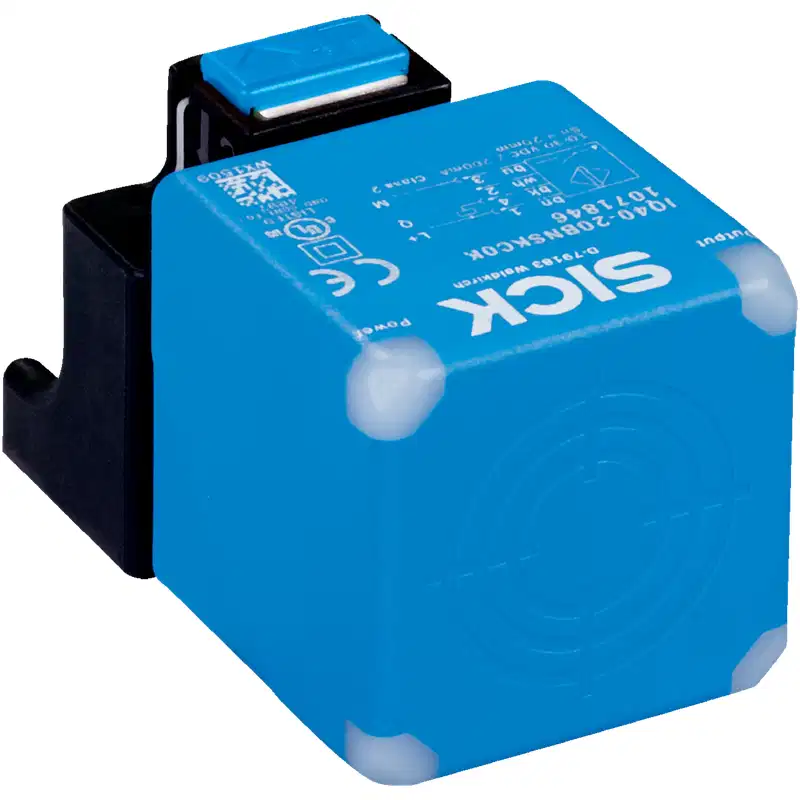

SICK IQ40-40NNSKC0K là cảm biến tiệm cận cảm ứng từ thuộc dòng IQG, sử dụng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Model có khoảng cách phát hiện danh định 40 mm, dạng thân chữ nhật kích thước 40 x 40 mm, phù hợp cho các vị trí cần khoảng cách cảm biến tương đối lớn và yêu cầu lắp đặt chắc chắn.
Cảm biến sử dụng ngõ ra transistor NPN, chức năng thường mở (NO), nguồn cấp 10–30 V DC và kết nối qua đầu nối M12 4 chân. Đây là cấu hình thường được sử dụng trong hệ thống điều khiển máy, PLC, dây chuyền tự động hóa và các thiết bị giám sát vị trí.
Đặc điểm nổi bật
- Khoảng cách phát hiện danh định lên đến 40 mm.
- Ngõ ra NPN, thường mở, thích hợp với các mạch điều khiển dùng đầu vào NPN.
- Thiết kế không chìm, cần bố trí khoảng hở phù hợp với vật liệu kim loại xung quanh.
- Đầu nối M12 4 chân giúp thuận tiện tháo lắp và bảo trì.
- Hoạt động trong dải điện áp rộng từ 10 đến 30 V DC.
- Tích hợp bảo vệ ngắn mạch và bảo vệ xung khi bật nguồn.
- Cấp bảo vệ IP67, IP68 và IP69K, phù hợp với môi trường có bụi, nước hoặc cần vệ sinh thường xuyên.
- Vỏ nhựa PA 66 có khả năng đáp ứng các điều kiện làm việc công nghiệp.
Nguyên lý hoạt động
Cảm biến tạo ra trường điện từ tại vùng phát hiện. Khi vật thể kim loại đi vào khoảng cách tác động, sự thay đổi của trường điện từ được mạch điện tử bên trong nhận biết và chuyển trạng thái ngõ ra NPN. Với chức năng NO, ngõ ra chỉ hoạt động khi cảm biến phát hiện vật thể kim loại trong vùng tác động.
Khoảng cách 40 mm là khoảng cách phát hiện danh định trong điều kiện tiêu chuẩn. Khoảng cách cảm biến an toàn của model này là 32,4 mm; khi thiết kế máy, nên tính đến hình dạng, kích thước và loại kim loại của vật thể để bảo đảm tín hiệu ổn định.
Ứng dụng phù hợp
- Phát hiện vị trí chi tiết kim loại trên dây chuyền lắp ráp.
- Giám sát vị trí đóng, mở hoặc hành trình của cơ cấu máy.
- Phát hiện răng bánh, thanh kim loại, phôi hoặc sản phẩm kim loại.
- Kiểm tra hiện diện của chi tiết trong máy tự động.
- Giám sát vị trí cơ cấu nâng, trượt, kẹp và định vị.
- Làm tín hiệu đầu vào cho PLC, bộ điều khiển máy hoặc hệ thống tự động hóa.
Lưu ý khi lắp đặt và đấu nối
Bố trí cảm biến
IQ40-40NNSKC0K là loại lắp không chìm. Vì vậy, không nên lắp mặt cảm biến ngang bằng hoặc quá gần các khối kim loại cố định xung quanh nếu chưa tính toán khoảng cách an toàn. Kim loại bên cạnh có thể làm thay đổi trường cảm biến, gây giảm khoảng cách phát hiện hoặc phát sinh tín hiệu không mong muốn.
Giá đỡ cần được cố định chắc chắn, tránh rung động làm thay đổi khoảng cách giữa mặt cảm biến và vật thể. Mô-men siết tối đa của cảm biến là 1,8 Nm.
Kết nối với mạch điều khiển
Đây là cảm biến DC 3 dây sử dụng ngõ ra NPN. Khi lựa chọn PLC hoặc bộ điều khiển, cần bảo đảm thiết bị có đầu vào tương thích với tín hiệu NPN và điện áp làm việc trong khoảng 10–30 V DC. Dòng tải liên tục của ngõ ra không vượt quá 200 mA.
Đầu nối của cảm biến là M12 4 chân. Nên sử dụng cáp và đầu nối phù hợp, siết chặt phần kết nối để duy trì cấp bảo vệ trong môi trường có nước, bụi hoặc quá trình vệ sinh áp lực cao.
Môi trường sử dụng
Với cấp bảo vệ IP67, IP68 và IP69K, cảm biến phù hợp với các ứng dụng công nghiệp có độ ẩm cao, bụi bẩn hoặc yêu cầu vệ sinh thiết bị. Dải nhiệt độ vận hành từ -25 °C đến +85 °C cho phép sử dụng trong nhiều khu vực sản xuất khác nhau.
Cần tránh để cảm biến chịu tác động cơ học vượt quá khả năng chịu va đập và rung đã công bố, đồng thời kiểm tra định kỳ mặt cảm biến và đầu nối nếu thiết bị làm việc trong môi trường nhiều phoi kim loại, dầu hoặc chất bẩn.
Cách chọn đúng model thay thế
Khi thay thế hoặc bổ sung cảm biến, cần kiểm tra đồng thời mã IQ40-40NNSKC0K, khoảng cách phát hiện 40 mm, ngõ ra NPN, chức năng NO, điện áp 10–30 V DC, kiểu đấu DC 3 dây và đầu nối M12 4 chân. Các model có cùng kích thước hoặc cùng khoảng cách phát hiện nhưng dùng ngõ ra PNP, chức năng NC hoặc kiểu kết nối khác không thể mặc nhiên thay thế trực tiếp.
