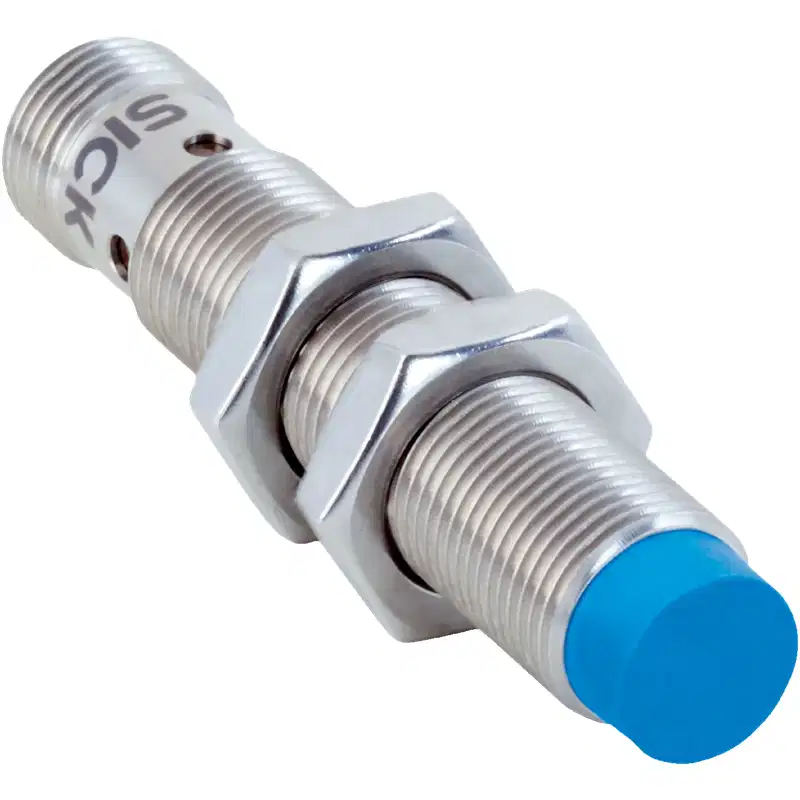

Cảm biến tiệm cận Sick IMX12-16NNSZC0S, tầm phát hiện 16 mm

Thông số kỹ thuật

Đặc tính phạm vi phát hiện mở rộng gấp 4 lần (Quadruple Sensing Range)

Thông thường, các cảm biến tiệm cận cảm ứng từ dạng ren M12 kiểu lắp không bằng chỉ có khoảng cách phát hiện tiêu chuẩn khoảng 4 mm đến 8 mm. Sick IMX12-16NNSZC0S đạt khoảng cách phát hiện danh định lên tới 16 mm ($S_n$), mở rộng phạm vi cảm ứng lên gấp bốn lần so với kích thước tiêu chuẩn thông thường.

Khoảng cách phát hiện xa mang lại lợi thế kỹ thuật trực tiếp khi vận hành thực tế:

• Hạn chế tối đa va chạm cơ học: Cảm biến có thể đặt lùi xa khỏi hành trình di chuyển của phôi, đồ gá hoặc trục máy, giảm nguy cơ móp méo đầu cảm biến do rung lắc hoặc quán tính phôi đập vào.
• Lắp đặt linh hoạt trong không gian chật hẹp: Vẫn duy trì kích thước thân nhỏ gọn M12 nhưng mang lại tầm kiểm soát mục tiêu tương đương hoặc vượt trội so với các loại cảm biến M18 và M30 truyền thống.

Khả năng kháng dung dịch làm mát và dầu tưới nguội công nghiệp

Cảm biến thuộc dòng IMX được Sick tối ưu hóa đặc biệt cho các ứng dụng cơ khí chính xác, máy công cụ CNC và dây chuyền dập kim loại. Vật liệu bề mặt phát hiện được làm từ LCP (Liquid Crystal Polymer) có khả năng chống lão hóa, không bị nứt vỡ hoặc thẩm thấu khi tiếp xúc trực tiếp với hóa chất tổng hợp, dầu cắt gọt kim loại và dung dịch tưới nguội.

Cấp bảo vệ IP68 cùng cấu trúc vỏ kín hoàn toàn bảo vệ mạch điện tử khỏi hiện tượng đọng sương, áp suất phun tia làm mát áp lực cao và bụi kim loại bám dính lâu ngày.

Đèn LED hỗ trợ căn chỉnh quang học trực quan

Do cảm biến có khoảng cách phát hiện lớn, việc xác định vị trí đặt cảm biến sao cho phôi luôn nằm trong vùng phát hiện an toàn ($S_a le 12.96text{ mm}$) là yếu tố cốt lõi để hệ thống hoạt động ổn định, tránh báo tín hiệu chập chờn do phôi bị lệch biên độ nhiệt hay rung lắc cơ khí. Thiết bị tích hợp hệ thống 2 đèn LED chỉ thị:

• LED xanh lục: Báo hiệu mục tiêu kim loại đang nằm trong vùng làm việc tối ưu và ổn định của cảm biến.
• LED vàng: Hiển thị trạng thái đóng ngắt của ngõ ra (Sáng khi ngõ ra tích cực/phát hiện vật cản).

Khi căn chỉnh cơ khí ban đầu, kỹ thuật viên chỉ cần điều chỉnh vị trí gá đặt sao cho LED xanh sáng ổn định trong suốt chu trình di chuyển của phôi, rút ngắn thời gian thử nghiệm và căn chỉnh thủ công bằng đồng hồ đo.

Quy chuẩn chân cắm và sơ đồ đấu dây ngõ ra NPN NO

Sick IMX12-16NNSZC0S sử dụng đầu nối tiêu chuẩn M12 4-pin (DC 3 dây), cấu hình ngõ ra NPN thường mở (sinking output). Khi phát hiện mục tiêu kim loại, tiếp điểm đóng lại, kéo mức điện áp ở chân ngõ ra về mức 0 V (GND).

• Chân 1 (Dây màu nâu – Brown): Cấp nguồn dương (+10 … 30 V DC).
• Chân 2 (Dây màu trắng – White): Không sử dụng (NC).
• Chân 3 (Dây màu xanh dương – Blue): Cấp nguồn âm (0 V / GND).
• Chân 4 (Dây màu đen – Black): Ngõ ra tín hiệu điều khiển (NPN Output). Tải (như ngõ vào PLC loại Source hoặc cuộn hút relay DC) được đấu một đầu vào Chân 4, đầu còn lại nối vào nguồn dương (+V DC).

Yêu cầu khoảng hở kim loại khi lắp đặt không bằng (Non-flush)

Do cấu trúc cuộn cảm phát từ trường rộng sang hai bên hông đầu cảm biến để đạt khoảng cách 16 mm, cảm biến bắt buộc phải được gắn nổi (non-flush). Nếu gắn chìm đầu cảm biến vào khối kim loại xung quanh, từ trường sẽ bị suy giảm hoặc cảm biến tự kích hoạt sai liên tục. Các thông số khoảng cách lắp đặt an toàn tối thiểu theo thiết kế của Sick:

• Khoảng cách đến mặt kim loại đối diện (A): Tối thiểu 29 mm.
• Phần đầu cảm biến nhô ra khỏi mặt gá kim loại (B): Tối thiểu 12 mm.
• Khoảng hở đường kính xung quanh đầu nhô ra (C): Tối thiểu 12 mm.
• Khoảng cách an toàn đến bề mặt kim loại xung quanh (D): Tối thiểu 48 mm.
• Khoảng cách từ mép kim loại lân cận (E): Tối thiểu 20 mm.
• Khoảng cách giữa hai cảm biến cùng loại lắp đối xứng/song song (F): Tối thiểu 48 mm để chống can nhiễu từ trường chéo.

Hệ số suy giảm khoảng cách theo vật liệu mục tiêu

Khoảng cách danh định 16 mm được đo lường chính xác với mẫu thử chuẩn bằng thép carbon St37 (Fe). Khi ứng dụng để nhận diện các kim loại màu hoặc hợp kim khác, khoảng cách thực tế sẽ thay đổi theo hệ số suy giảm (Reduction factors):

• Thép tiêu chuẩn St37 (Fe): Hệ số 1.0 (Khoảng cách nhận diện ~ 16 mm).
• Thép không gỉ (Inox V2A, 304): Hệ số ~ 0.8 (Khoảng cách nhận diện ~ 12.8 mm).
• Đồng thau (Brass): Hệ số ~ 0.7 (Khoảng cách nhận diện ~ 11.2 mm).
• Nhôm (Aluminum): Hệ số ~ 0.6 (Khoảng cách nhận diện ~ 9.6 mm).
• Đồng đỏ (Copper): Hệ số ~ 0.4 (Khoảng cách nhận diện ~ 6.4 mm).

Phân biệt cấu hình lựa chọn trong dòng Sick IMX12

Khi lựa chọn model thay thế hoặc thiết kế mới trong dải sản phẩm IMX12, cần xác định rõ chuẩn logic điều khiển của PLC và điều kiện không gian gá đặt:

• IMX12-16NNSZC0S: Kiểu lắp không bằng (Non-flush), khoảng cách phát hiện 16 mm, ngõ ra NPN NO. Phù hợp tủ điều khiển chuẩn sinking (kéo mass) và cần khoảng cách gá đặt tối đa.
• IMX12-16NPSZC0S: Tương đương về cơ khí và tầm phát hiện 16 mm, nhưng sử dụng ngõ ra PNP NO (sourcing – cấp nguồn dương vào ngõ vào PLC), phù hợp chuẩn phổ biến tại các hệ thống tự động hóa chuẩn châu Âu.
• IMX12-08BNSZC0S / IMX12-08BPSZC0S: Kiểu lắp bằng phẳng hoàn toàn (Flush), khoảng cách phát hiện 8 mm. Lựa chọn này cho phép lắp chìm toàn bộ thân ren vào tấm kim loại mà không sợ nhiễu biên, phù hợp với không gian gá phôi cực kỳ hẹp nhưng chấp nhận tầm phát hiện ngắn hơn.
