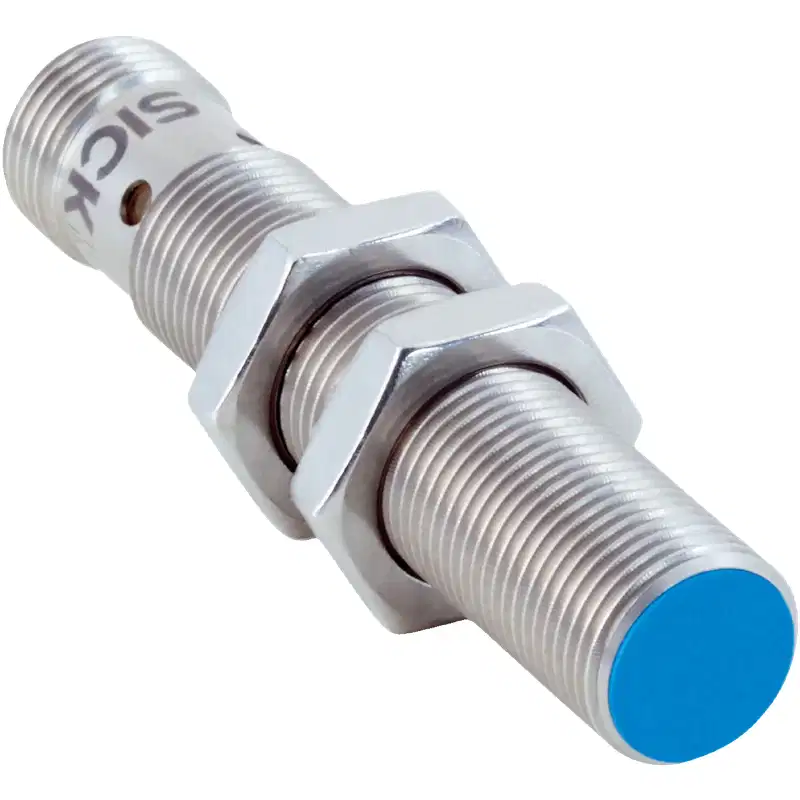

Cảm biến tiệm cận Sick IMX12-09BNOZC0S tầm phát hiện 9 mm

Thông số kỹ thuật cảm biến tiệm cận Sick IMX12-09BNOZC0S

Đặc điểm của Sick IMX12-09BNOZC0S

Sick IMX12-09BNOZC0S là cảm biến tiệm cận cảm ứng từ dạng trụ ren M12, dùng để phát hiện vật thể kim loại trong các hệ thống tự động hóa. Model này có khoảng cách phát hiện danh định 9 mm và khoảng cách phát hiện an toàn 7,29 mm, phù hợp với các vị trí cần nhận biết chi tiết kim loại mà không cần tiếp xúc trực tiếp.

• Ngõ ra transistor NPN, chức năng thường đóng NC.
• Hoạt động với nguồn điện một chiều 10–30 V DC.
• Kết nối qua đầu nối đực M12 4 chân.
• Tần số chuyển mạch 25 Hz, phù hợp cho các cơ cấu chuyển động và dây chuyền có tốc độ vừa phải.
• Thiết kế quasi-flush giúp cảm biến có thể lắp gần bề mặt kim loại theo điều kiện lắp đặt phù hợp.
• Thân đồng thau mạ niken có độ bền cơ học tốt trong môi trường công nghiệp.
• Cấp bảo vệ IP68, thích hợp với khu vực có bụi, hơi ẩm và nước bắn.
• Có đèn LED vàng hiển thị trạng thái ngõ ra và đèn LED xanh hiển thị trạng thái ổn định.

Khả năng làm việc trong môi trường có dầu và dung dịch làm mát

IMX12-09BNOZC0S được thiết kế cho các ứng dụng có chất làm mát và dầu bôi trơn. Đây là lựa chọn phù hợp trong máy công cụ, thiết bị gia công kim loại và các khu vực thường xuyên xuất hiện dung dịch làm mát. Cảm biến có đặc tính chống chịu với dầu và chất bôi trơn, đồng thời đạt cấp bảo vệ IP68 để hạn chế ảnh hưởng của hơi ẩm và chất lỏng trong quá trình vận hành.

Mặc dù có khả năng làm việc trong môi trường công nghiệp khắc nghiệt, cần tránh để đầu nối M12 bị ngâm hoặc chịu lực kéo, xoắn trực tiếp. Đầu nối và dây kết nối phải được lắp đúng chuẩn để duy trì độ kín của toàn bộ hệ thống.

Nguyên lý phát hiện và tín hiệu ngõ ra

Cảm biến phát hiện vật thể kim loại bằng trường điện từ. Khi kim loại đi vào vùng cảm nhận, trạng thái ngõ ra NPN thay đổi theo cấu hình thường đóng NC của model. Cảm biến không yêu cầu tiếp xúc cơ học với vật thể, nhờ đó giảm mài mòn và phù hợp cho các tác vụ kiểm tra vị trí, đếm chi tiết hoặc xác nhận hành trình.

Ngõ ra NPN thường được sử dụng với bộ điều khiển, PLC hoặc mạch đầu vào tương thích kiểu đấu sink. Trước khi lắp đặt, cần kiểm tra loại ngõ vào của thiết bị điều khiển để bảo đảm phù hợp với tín hiệu NPN và chức năng NC.

Lắp đặt và lựa chọn vị trí cảm biến

• Giữ khoảng cách phát hiện thực tế trong giới hạn an toàn 7,29 mm để tăng độ ổn định khi nhận biết vật thể.
• Đảm bảo vật thể cần phát hiện có kích thước và vật liệu phù hợp với cảm biến cảm ứng từ.
• Không siết thân cảm biến vượt quá mô-men tối đa 12 Nm.
• Sử dụng hai đai ốc lắp đi kèm để cố định cảm biến trên giá đỡ hoặc khung máy.
• Tránh để đầu cảm biến chịu va đập trực tiếp hoặc bị che phủ bởi vật liệu kim loại ngoài vùng cần phát hiện.
• Bố trí dây và đầu nối tránh vị trí chuyển động, cạnh sắc, nguồn nhiệt cao hoặc lực kéo liên tục.

Với kiểu lắp quasi-flush, khoảng hở quanh đầu cảm biến và khoảng cách đến các khối kim loại lân cận cần được xem xét theo kết cấu thực tế. Việc lắp quá gần các chi tiết kim loại cố định có thể làm thay đổi trạng thái cảm biến hoặc gây phát hiện không mong muốn.

Ứng dụng thực tế

• Phát hiện vị trí chi tiết kim loại trên máy gia công.
• Kiểm tra vị trí cuối hành trình của cơ cấu cơ khí.
• Đếm sản phẩm hoặc phôi kim loại trên băng tải.
• Giám sát vị trí xi lanh, cơ cấu trượt và cơ cấu kẹp.
• Phát hiện bánh răng, cam hoặc bộ phận quay bằng kim loại.
• Ứng dụng trong khu vực có dầu bôi trơn và dung dịch làm mát.

Phụ kiện và khả năng tương thích

Sản phẩm được cung cấp kèm hai đai ốc lắp bằng đồng thau mạ niken. Khi thay thế cảm biến trong hệ thống hiện có, cần kiểm tra đồng thời các yếu tố: đường kính ren M12, khoảng cách phát hiện 9 mm, kiểu ngõ ra NPN, chức năng NC, nguồn 10–30 V DC và đầu nối M12 4 chân.

Không nên thay thế trực tiếp bằng một model M12 khác chỉ dựa trên hình dáng bên ngoài. Các biến thể có thể khác nhau về khoảng cách phát hiện, kiểu ngõ ra PNP/NPN, trạng thái NO/NC, tần số chuyển mạch hoặc loại kết nối.

Thông tin vận hành cần lưu ý

Cảm biến có bảo vệ ngắn mạch và bảo vệ xung khi cấp nguồn. Điện áp sụt tối đa của ngõ ra là 2 V, dòng tải liên tục tối đa 200 mA. Thời gian trễ trước khi cảm biến sẵn sàng hoạt động không vượt quá 150 ms.

Để duy trì độ tin cậy, nên kiểm tra định kỳ tình trạng ren, đai ốc, đầu nối M12 và bề mặt cảm biến. Nếu đầu cảm biến bị phủ bởi mạt kim loại, dầu đặc hoặc cặn bẩn, cần vệ sinh phù hợp trước khi đánh giá lại khoảng cách phát hiện.

Sick IMX12-09BNOZC0S phù hợp cho hệ thống cần cảm biến tiệm cận M12, khoảng cách phát hiện 9 mm, ngõ ra NPN thường đóng, kết nối M12 4 chân và khả năng làm việc trong môi trường công nghiệp có dầu hoặc dung dịch làm mát.
