Thông số kỹ thuật cảm biến tiệm cận Sick IMS12-04BNONC0S
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | IMS12-04BNONC0S |
| Hãng sản xuất | SICK |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng kim loại |
| Dòng sản phẩm | IMS12 |
| Đường kính cảm biến | 12 mm |
| Kiểu ren | M12 x 1 |
| Khoảng cách phát hiện danh định Sn | 4 mm |
| Khoảng cách phát hiện an toàn Sa | 3,24 mm |
| Kiểu lắp đặt | Lắp chìm (flush) |
| Ngõ ra chuyển mạch | NPN |
| Chức năng ngõ ra | Thường đóng (NC) |
| Kiểu đấu điện | DC 3 dây |
| Đầu nối | Đầu nối đực M12, 4 chân |
| Điện áp nguồn | 7,2 đến 60 VDC |
| Dòng tải liên tục | Tối đa 200 mA |
| Tần số chuyển mạch | 2.000 Hz |
| Thời gian trễ khởi động | 100 ms |
| Cấp bảo vệ | IP68 và IP69K |
| Nhiệt độ môi trường làm việc | -40°C đến +100°C |
| Vật liệu vỏ | Thép không gỉ V4A, DIN 1.4404 / AISI 316L |
| Vật liệu mặt cảm biến | Nhựa LCP |
| Chiều dài vỏ | 65 mm |
| Chiều dài phần ren | 48 mm |
| Mô-men siết tối đa điển hình | 20 Nm |
Đặc điểm của SICK IMS12-04BNONC0S

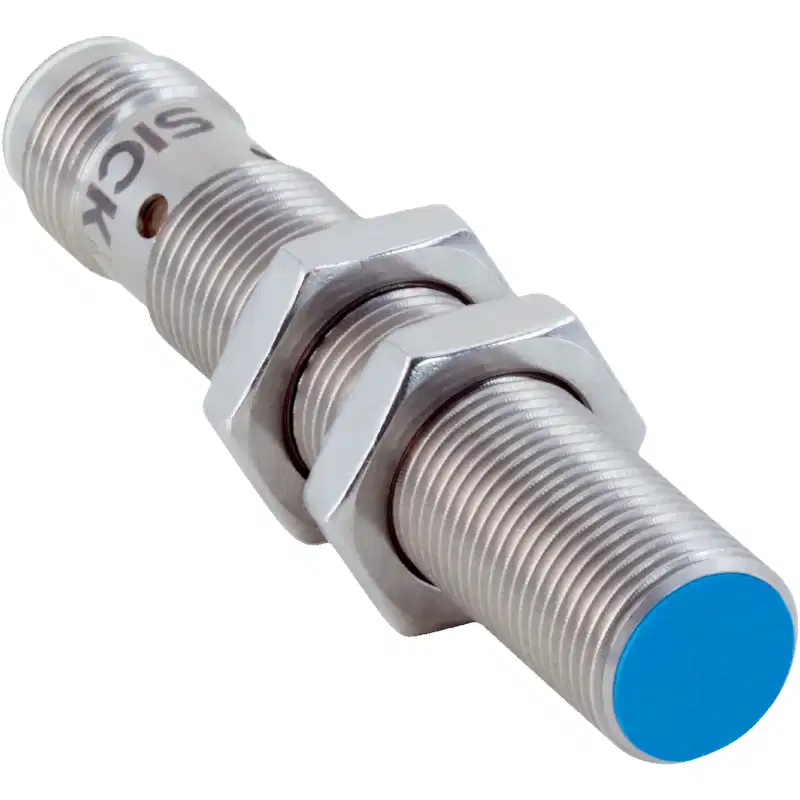

SICK IMS12-04BNONC0S là cảm biến tiệm cận cảm ứng dạng trụ ren M12, dùng để phát hiện vật thể kim loại ở khoảng cách danh định 4 mm mà không cần tiếp xúc cơ học. Model này sử dụng ngõ ra transistor NPN thường đóng (NC), phù hợp với các mạch điều khiển DC cần giám sát trạng thái có vật hoặc mất vật.
Thiết kế lắp chìm giúp cảm biến có thể đặt đồng phẳng trong bề mặt kim loại theo yêu cầu lắp đặt của dòng cảm biến. Vỏ thép không gỉ V4A và cấp bảo vệ IP68/IP69K giúp sản phẩm phù hợp với các vị trí thường xuyên tiếp xúc với nước, bụi, dầu hoặc quy trình vệ sinh áp lực cao.
- Khoảng cách phát hiện danh định 4 mm.
- Ngõ ra NPN, chức năng thường đóng NC.
- Tần số chuyển mạch cao đến 2.000 Hz.
- Dải điện áp nguồn rộng từ 7,2 đến 60 VDC.
- Vỏ inox V4A chống ăn mòn và chịu được điều kiện làm việc khắc nghiệt.
- Tích hợp bảo vệ ngắn mạch và bảo vệ xung khi cấp nguồn.
- Đầu nối M12 4 chân, thuận tiện tháo lắp và thay thế trong hệ thống tự động hóa.
Ngõ ra NPN thường đóng hoạt động như thế nào?
Ở phiên bản NC, trạng thái ngõ ra được thiết kế để đóng mạch khi cảm biến không phát hiện mục tiêu kim loại trong điều kiện làm việc bình thường. Khi vật kim loại tiến vào vùng cảm biến, trạng thái ngõ ra sẽ thay đổi theo nguyên lý chuyển mạch của cảm biến tiệm cận NPN.
Do sử dụng ngõ ra NPN, model này cần được kết nối đúng với loại đầu vào điều khiển tương thích, chẳng hạn như đầu vào PLC hoặc mạch điều khiển nhận tín hiệu NPN. Không nên thay thế trực tiếp bằng cảm biến PNP nếu chưa kiểm tra lại sơ đồ đấu dây và kiểu đầu vào của thiết bị điều khiển.
Khả năng kết nối và lắp đặt
Cảm biến sử dụng đầu nối đực M12 4 chân, kiểu kết nối phổ biến trong hệ thống điều khiển công nghiệp. Khi lắp đặt, cần sử dụng đầu cáp M12 phù hợp và siết chặt đầu nối để duy trì khả năng bảo vệ IP của toàn bộ cụm kết nối.
- Lắp cảm biến đúng theo cấu hình flush, không tự ý thay đổi khoảng cách lắp đặt khi chưa đánh giá ảnh hưởng đến khả năng phát hiện.
- Giữ bề mặt cảm biến sạch, không để phoi kim loại hoặc mạt sắt bám lâu trên mặt cảm ứng.
- Không vượt quá dòng tải liên tục 200 mA.
- Đảm bảo nguồn cấp nằm trong phạm vi 7,2–60 VDC.
- Siết đai ốc cố định với mô-men phù hợp; mô-men siết điển hình tối đa của cảm biến là 20 Nm.
- Kiểm tra tương thích giữa ngõ ra NPN NC của cảm biến và đầu vào PLC, bộ điều khiển hoặc rơ-le trước khi đấu nối.
Môi trường sử dụng phù hợp
IMS12-04BNONC0S được thiết kế cho các ứng dụng cần cảm biến kim loại có độ bền cơ học và khả năng chống chịu môi trường cao. Sản phẩm phù hợp với máy di động, khu vực vệ sinh và rửa trôi, cũng như các vị trí có rung động, biến đổi nhiệt độ hoặc điều kiện làm việc khó khăn.
- Phát hiện vị trí chi tiết kim loại trên máy tự động.
- Giám sát hành trình của cơ cấu chấp hành, cơ cấu trượt hoặc cơ cấu kẹp.
- Kiểm tra có/không có phôi kim loại trên dây chuyền.
- Giám sát vị trí trong máy công nghiệp và thiết bị di động.
- Ứng dụng trong khu vực cần vệ sinh thường xuyên hoặc rửa bằng nước áp lực cao.
Độ bền và khả năng bảo vệ
Vỏ inox V4A thuộc nhóm vật liệu có khả năng chống ăn mòn tốt, trong khi cấp bảo vệ IP68/IP69K hỗ trợ sử dụng trong môi trường có độ ẩm cao, ngâm nước theo điều kiện phù hợp và vệ sinh bằng tia nước áp lực cao. Cảm biến cũng có khả năng chịu rung, chịu va đập và chịu sốc liên tục, đáp ứng các ứng dụng công nghiệp có chuyển động hoặc rung động mạnh.
Dải nhiệt độ làm việc từ -40°C đến +100°C cho phép sử dụng cảm biến trong nhiều khu vực nhiệt độ thấp, nhiệt độ cao hoặc có sự thay đổi nhiệt đáng kể. Tuy nhiên, nhiệt độ thực tế của đầu nối và dây dẫn cũng cần được kiểm tra riêng khi lắp đặt trong môi trường khắc nghiệt.
Lưu ý khi chọn đúng model
Khi thay thế hoặc mua mới, cần kiểm tra đầy đủ các yếu tố: mã IMS12-04BNONC0S, khoảng cách phát hiện 4 mm, ngõ ra NPN, chức năng NC, nguồn DC 7,2–60 V, đầu nối M12 4 chân và kiểu lắp chìm. Các model IMS12 có thể khác nhau về loại ngõ ra, trạng thái NO/NC, khoảng cách phát hiện hoặc kiểu kết nối dù có ngoại hình gần giống nhau.
Không nên thay thế model này bằng phiên bản PNP, phiên bản NO hoặc cảm biến có khoảng cách phát hiện khác nếu chưa xác nhận lại yêu cầu của mạch điều khiển và vị trí lắp đặt.
Phụ kiện đi kèm
- 2 đai ốc lắp đặt bằng đồng mạ niken.
