Cảm biến tiệm cận Sick IMM05-0B8NSVR8S khoảng cách 0.8 mm

Thông số kỹ thuật cảm biến tiệm cận SICK IMM05-0B8NSVR8S

Đặc điểm của SICK IMM05-0B8NSVR8S

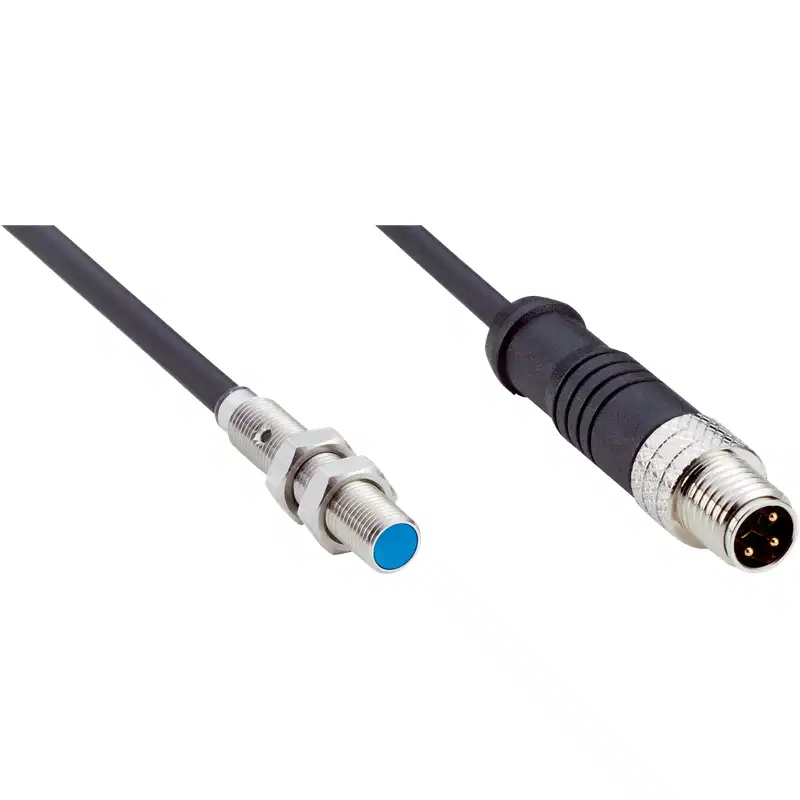

SICK IMM05-0B8NSVR8S là cảm biến tiệm cận cảm ứng dạng trụ ren M5, được thiết kế để phát hiện vật thể kim loại trong không gian lắp đặt nhỏ. Với khoảng cách phát hiện danh định 0,8 mm và thân cảm biến đường kính chỉ 5 mm, model này phù hợp cho các cơ cấu máy có kích thước gọn, khoảng hở hạn chế hoặc yêu cầu bố trí nhiều cảm biến gần nhau.

• Phát hiện vật thể kim loại không cần tiếp xúc cơ học.
• Khoảng cách phát hiện 0,8 mm, thích hợp cho các vị trí cần giám sát chính xác.
• Thân ren M5 x 0,5 bằng thép không gỉ V2A, có độ bền cơ học và khả năng chống ăn mòn tốt.
• Ngõ ra NPN, chức năng thường mở NO.
• Tần số đóng cắt cao đến 5.000 Hz, phù hợp với các cơ cấu chuyển động nhanh.
• Có đèn chỉ thị trực quan hỗ trợ căn chỉnh và kiểm tra trạng thái phát hiện.
• Cấp bảo vệ IP67, phù hợp với môi trường có bụi và nước bắn.

Nguyên lý phát hiện

Cảm biến tạo ra trường điện từ ở vùng mặt cảm biến. Khi vật thể kim loại đi vào khoảng cách phát hiện, sự thay đổi trong trường điện từ sẽ được cảm biến nhận biết và chuyển thành tín hiệu đóng cắt tại ngõ ra NPN. Do không tiếp xúc trực tiếp với vật thể, cảm biến không bị mài mòn như công tắc cơ khí.

Khoảng cách phát hiện tiêu chuẩn 0,8 mm được xác định theo vật chuẩn bằng thép St37. Với các kim loại khác, khoảng cách thực tế có thể giảm tùy theo vật liệu. Hệ số tham khảo của một số vật liệu là:

Đấu nối và khả năng tương thích điều khiển

IMM05-0B8NSVR8S sử dụng nguồn một chiều 10–30 VDC, mạch DC 3 dây và ngõ ra NPN thường mở. Khi vật kim loại được phát hiện, ngõ ra NPN thực hiện đóng về 0 V để truyền tín hiệu đến PLC, bộ điều khiển hoặc mạch giao tiếp tương thích.

Trước khi lắp đặt, cần kiểm tra thiết bị điều khiển có hỗ trợ ngõ vào NPN hay không. Không nên đấu trực tiếp cảm biến vào nguồn AC hoặc sử dụng với mạch yêu cầu ngõ ra PNP nếu không có bộ chuyển đổi tín hiệu phù hợp. Dòng tải liên tục của ngõ ra không vượt quá 200 mA.

Lắp đặt cảm biến ren M5

Model này hỗ trợ lắp chìm, cho phép mặt cảm biến được bố trí cùng mặt với bề mặt kim loại xung quanh theo đúng điều kiện lắp đặt. Khi lắp, cần bảo đảm vùng phát hiện không bị các khối kim loại lân cận gây ảnh hưởng, đồng thời giữ vật mục tiêu đi qua đúng hướng và trong phạm vi khoảng cách cho phép.

• Sử dụng đúng hai đai ốc và vòng đệm đi kèm để cố định cảm biến.
• Không siết vượt quá mô-men tối đa 1,5 Nm.
• Giữ khoảng cách phát hiện thực tế nhỏ hơn hoặc bằng khoảng cách an toàn 0,648 mm khi cần bảo đảm độ ổn định cao.
• Tránh va đập trực tiếp vào mặt cảm biến bằng kim loại hoặc dụng cụ lắp đặt.
• Bố trí cáp gọn, tránh vị trí có cạnh sắc, lực kéo hoặc bán kính uốn quá nhỏ.

Ứng dụng phù hợp

Nhờ kích thước M5 nhỏ gọn, tốc độ đóng cắt cao và ngõ ra NPN, SICK IMM05-0B8NSVR8S có thể sử dụng trong các hệ thống tự động hóa cần xác nhận vị trí hoặc trạng thái của chi tiết kim loại, chẳng hạn:

• Phát hiện vị trí cuối hành trình của cơ cấu nhỏ.
• Kiểm tra sự có mặt của vít, chốt, chi tiết hoặc phôi kim loại.
• Giám sát vị trí cơ cấu trượt, kẹp và gá lắp.
• Đếm chi tiết kim loại trên máy lắp ráp hoặc máy cấp phôi.
• Phát hiện vị trí bánh răng, cam hoặc bộ phận chuyển động bằng kim loại.
• Tích hợp trong máy đóng gói, máy gia công và thiết bị lắp ráp tự động.

Lưu ý khi lựa chọn IMM05-0B8NSVR8S

Đây là model có khoảng cách phát hiện ngắn 0,8 mm, vì vậy cần lựa chọn dựa trên khoảng cách thực tế giữa cảm biến và vật thể. Nếu mục tiêu là nhôm, đồng, inox hoặc vật liệu kim loại có hệ số giảm khoảng cách, không nên chỉ căn cứ vào giá trị danh định 0,8 mm.

Model này phù hợp khi hệ thống yêu cầu cảm biến đường kính 5 mm, ren M5, ngõ ra NPN và chức năng thường mở. Nếu tủ điều khiển sử dụng ngõ vào PNP, cần chọn đúng biến thể PNP tương ứng thay vì thay thế trực tiếp bằng IMM05-0B8NSVR8S.
