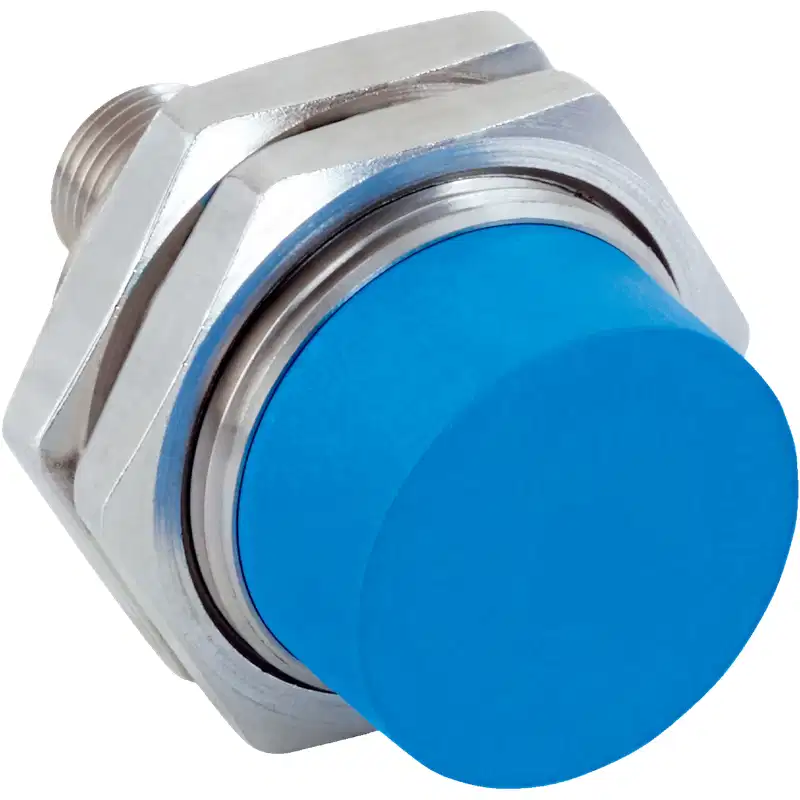

Cảm biến tiệm cận cảm ứng Sick IMG30-20NPOZC0K khoảng cách 20 mm

Thông số kỹ thuật

Đặc tính vận hành trong môi trường công nghiệp khắc nghiệt

Thuộc dòng cảm biến IMG chuyên dụng của Sick, model IMG30-20NPOZC0K được thiết kế chuyên biệt để hoạt động bền bỉ trong những điều kiện chịu nhiều tác nhân ăn mòn và cơ học phức tạp:

• Kháng dầu và dung dịch làm mát: Mặt cảm biến bằng nhựa LCP cùng thân vỏ đồng thau mạ niken tạo lớp rào chắn chống phân hủy dưới tác động liên tục của dầu cắt gọt kim loại, chất bôi trơn làm mát công nghiệp và hóa chất tẩy rửa.
• Cấp bảo vệ cao (IP67 / IP68 / IP69K): Cảm biến ngăn chặn triệt để sự xâm nhập của bụi mịn và chịu được việc ngâm nước liên tục cũng như các quy trình xịt rửa bằng tia nước nóng áp lực cao.
• Chống rung và sốc cơ học vượt trội: Khả năng chịu gia tốc sốc lên đến 100 g (xung 2 ms) và rung động 60 g (10 Hz đến 2.000 Hz), đáp ứng các tiêu chuẩn khắt khe trên phương tiện di động và bệ máy gia công rung động mạnh.
• Dải nhiệt độ rộng: Hoạt động ổn định từ -40 °C đến +85 °C, loại bỏ nguy cơ trôi điểm chuyển mạch trong các chu kỳ sốc nhiệt nhanh.

Thiết kế thân ngắn và yêu cầu lắp đặt cơ khí

Hậu tố “C0K” biểu thị phiên bản thân ngắn (Short housing) với tổng chiều dài chỉ 51 mm và chiều dài phần ren là 21 mm. Kích thước này tối ưu không gian cho các vị trí lắp đặt chật hẹp trên đầu trục máy, tay gắp hoặc gầm máy công trình.

Do sử dụng cấu trúc lắp không bằng mặt (Non-flush) để đạt khoảng cách phát hiện danh định 20 mm, quá trình lắp ráp cơ khí cần tuân thủ khoảng hở tiêu chuẩn xung quanh đầu cảm biến để tránh hiện tượng kích hoạt giả bởi vật liệu kim loại xung quanh:

• Khoảng cách giữa hai cảm biến đối đầu: Tối thiểu 160 mm.
• Khoảng cách giữa hai cảm biến đặt song song: Tối thiểu 80 mm.
• Khoảng cách nhô đầu cảm biến ra khỏi bề mặt kim loại: Tối thiểu 20 mm.
• Khoảng cách từ mặt cảm biến đến vật cản kim loại đối diện không mong muốn: Tối thiểu 60 mm.

Hệ số suy giảm theo vật liệu phát hiện

Khoảng cách phát hiện định mức $S_n = 20text{ mm}$ được xác định dựa trên vật liệu chuẩn là thép carbon St37 (Fe). Khi mục tiêu phát hiện là các kim loại màu hoặc hợp kim khác, khoảng cách thực tế sẽ giảm theo hệ số quy đổi:

• Thép tiêu chuẩn (St37): Hệ số 1.0 (Khoảng cách phát hiện ~ 20 mm)
• Thép không gỉ (Inox 304 / V2A): Hệ số ~ 0.87 (Khoảng cách phát hiện ~ 17.4 mm)
• Đồng thau (Brass): Hệ số ~ 0.51 (Khoảng cách phát hiện ~ 10.2 mm)
• Nhôm (Aluminum): Hệ số ~ 0.49 (Khoảng cách phát hiện ~ 9.8 mm)
• Đồng nguyên chất (Copper): Hệ số ~ 0.42 (Khoảng cách phát hiện ~ 8.4 mm)

Sơ đồ đấu nối ngõ ra PNP Thường đóng (NC)

Cảm biến sử dụng giắc cắm chuẩn M12 4 chân với cấu hình tín hiệu PNP – Thường đóng (NC). Ở trạng thái bình thường (không có vật cản kim loại trong vùng quét), ngõ ra duy trì mức điện áp cao tương đương điện áp nguồn cấp. Khi có vật cản đi vào vùng cảm ứng, ngõ ra sẽ ngắt tín hiệu.

• Chân 1 (Màu nâu – Brown / L+): Cấp nguồn dương 10 … 30 V DC.
• Chân 2 (Màu trắng – White / NC Output): Ngõ ra tín hiệu thường đóng. Tải điện (PLC input hoặc rơ-le) được đấu nối giữa Chân 2 và Chân 3.
• Chân 3 (Màu xanh dương – Blue / M): Cấp nguồn âm (0 V / GND).
• Chân 4 (Màu đen – Black): Không kết nối (hoặc không dùng đối với cấu hình 1 ngõ ra NC).

Cảm biến được tích hợp sẵn mạch bảo vệ chống ngắn mạch đầu ra, bảo vệ đảo cực nguồn cấp và tính năng triệt tiêu xung kích khi vừa đóng điện, giúp hệ thống điều khiển tránh tín hiệu kích hoạt giả trong quá trình khởi động máy.

Ứng dụng thực tế

• Máy công cụ CNC và gia công cắt gọt: Giám sát vị trí trục, định vị đồ gá phôi, kiểm tra đóng mở cửa buồng máy trong môi trường phun xối dung dịch tưới nguội liên tục.
• Xe chuyên dụng và máy móc di động: Ứng dụng trên xe công trình, xe nâng, máy nông nghiệp cần chuẩn chống nước IP68/IP69K và khả năng chịu va đập cơ học từ mặt đường.
• Dây chuyền dập và cán kim loại: Định vị vị trí khuôn, phát hiện tấm phôi kim loại ở những khu vực có lượng dầu bôi trơn dư thừa lớn.
