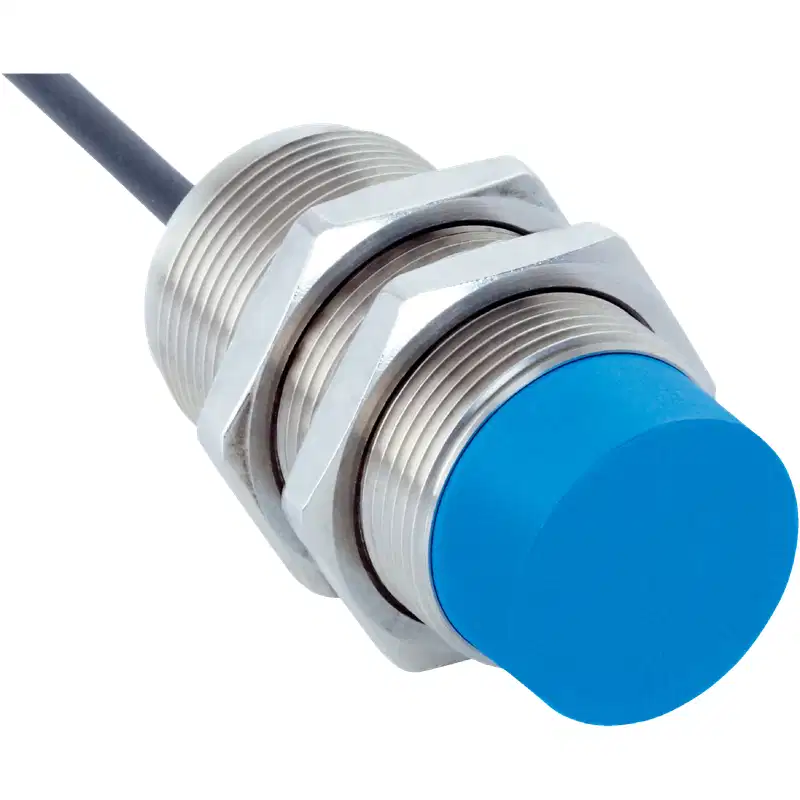

Cảm biến tiệm cận Sick IMG30-20NNOZU2S tầm phát hiện 20 mm

Thông số kỹ thuật cảm biến Sick IMG30-20NNOZU2S

Đặc tính kỹ thuật chuyên dụng cho môi trường công nghiệp nặng

Cảm biến tiệm cận Sick IMG30-20NNOZU2S thuộc dòng IMG, được phát triển chuyên biệt cho máy công trình, thiết bị cơ giới di động (mobile machines) và các môi trường cơ khí chịu tải trọng khắc nghiệt. Sản phẩm giải quyết triệt để các vấn đề hỏng hóc phổ biến của cảm biến tiệm cận tiêu chuẩn nhờ các ưu thế sau:

• Khả năng làm kín vượt trội IP68 và IP69K: Thiết kế kín hoàn toàn ngăn chặn sự xâm nhập của nước, dầu làm mát gia công kim loại và chất bôi trơn công nghiệp. Chuẩn IP69K cho phép vệ sinh thiết bị trực tiếp bằng vòi xịt nước áp lực cao ở nhiệt độ cao mà không làm giảm độ bền.
• Dải nhiệt độ làm việc siêu rộng: Hoạt động ổn định từ –40 °C đến +85 °C, đáp ứng tốt cả các ứng dụng ngoài trời mùa đông băng giá lẫn các vị trí lắp đặt gần động cơ, khối thủy lực có nền nhiệt cao.
• Chống rung và chống sốc cơ học cấp độ cao: Chịu được gia tốc rung động lên tới 60 g (tần số 10 đến 2.000 Hz) và khả năng kháng sốc va đập 100 g trong 2 ms theo chuẩn EN 60068-2-27. Điều này đảm bảo cảm biến không gửi tín hiệu sai lệch khi gắn trên máy ép, máy xúc, xe nâng hoặc bàn máy công cụ.
• Cáp nối PUR kháng hóa chất: Vỏ cáp bằng chất liệu Polyurethane (PUR) có tính mềm dẻo cao, chống nứt gãy trong môi trường dầu mỡ và chịu được ứng suất uốn cong liên tục.

Sơ đồ chân và nguyên lý hoạt động của ngõ ra NPN Thường đóng (NC)

IMG30-20NNOZU2S sử dụng mạch chuyển mạch bán dẫn NPN cấu hình Thường đóng (Normally Closed). Khi cấp nguồn và chưa có vật thể kim loại đi vào vùng kích hoạt, ngõ ra luôn dẫn (nối tải về cực âm 0 V). Khi vật thể kim loại tiến vào vùng cảm ứng, transistor ngắt mạch, ngắt dòng tải.

Hệ thống dây dẫn tuân theo chuẩn mã màu công nghiệp:

• Dây màu nâu (Brown – BN): Cực dương nguồn cấp (+10 … 30 V DC).
• Dây màu xanh dương (Blue – BU): Cực âm nguồn cấp (0 V / GND).
• Dây màu đen (Black – BK): Tín hiệu ngõ ra (NPN switching output). Tải hoặc ngõ vào PLC được nối giữa dây màu đen và dây màu nâu.

Cấu hình NC đặc biệt thích hợp cho các mạch an toàn cơ bản hoặc giám sát đứt dây. Nếu cáp tín hiệu bị đứt hoặc nguồn bị mất, PLC sẽ nhận diện trạng thái ngắt tương đương như khi có sự kiện xuất hiện, giúp kiểm soát rủi ro hệ thống tốt hơn dạng NO.

Hệ số suy giảm khoảng cách theo vật liệu mục tiêu

Khoảng cách phát hiện danh định $S_n = 20text{ mm}$ được xác định dựa trên vật tiêu chuẩn bằng thép carbon St37 (Fe). Khi mục tiêu cần phát hiện là các kim loại màu hoặc kim loại hợp kim khác, khoảng cách thực tế sẽ giảm theo hệ số suy giảm:

• Thép tiêu chuẩn (St37): Hệ số 1.0 (Khoảng cách phát hiện: 20 mm)
• Thép không gỉ (Inox 304 / V2A): Hệ số xấp xỉ 0.87 (Khoảng cách phát hiện: ~17.4 mm)
• Đồng thau (Brass): Hệ số xấp xỉ 0.51 (Khoảng cách phát hiện: ~10.2 mm)
• Nhôm (Aluminium): Hệ số xấp xỉ 0.49 (Khoảng cách phát hiện: ~9.8 mm)
• Đồng đỏ (Copper): Hệ số xấp xỉ 0.42 (Khoảng cách phát hiện: ~8.4 mm)

Yêu cầu kỹ thuật khi lắp đặt loại không phẳng (Non-flush)

Do cấu trúc đầu phát nhô ra khỏi vỏ kim loại để đạt khoảng cách phát hiện dài (20 mm), từ trường cảm ứng của IMG30-20NNOZU2S lan rộng sang các phía. Khi gắn vào đồ gá hoặc khung máy kim loại, cần tuân thủ khoảng cách ly tối thiểu để tránh tình trạng cảm biến luôn nhận diện khung gá là vật thể:

• Khoảng cách từ mặt cảm biến đến bề mặt kim loại xung quanh: Tối thiểu 30 mm (không để kim loại bao quanh vùng đầu nhựa LCP).
• Khoảng trống phía trước mặt cảm biến: Tối thiểu 60 mm theo hướng phát hiện nếu có bề mặt kim loại đối diện không thuộc đối tượng đo.
• Khoảng cách giữa hai cảm biến lắp song song: Tối thiểu 80 mm giữa hai tâm cảm biến để tránh hiện tượng giao thoa từ trường gây nhiễu chéo.
• Khoảng cách giữa hai cảm biến lắp đối đầu: Tối thiểu 160 mm.
• Lực siết ốc định vị: Sử dụng đai ốc đồng mạ niken đi kèm với lực siết tối đa không quá 70 Nm để tránh biến dạng ren vỏ M30.

So sánh IMG30-20NNOZU2S với các model cùng dòng Sick IMG30

Liên hệ
