Thông số kỹ thuật cảm biến tiệm cận cảm ứng SICK IMG18-12NPSZC0K
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | IMG18-12NPSZC0K |
| Hãng sản xuất | SICK |
| Dòng sản phẩm | IMG |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng |
| Kiểu ren và đường kính | M18 x 1, đường kính 18 mm |
| Khoảng cách phát hiện danh định | 12 mm |
| Khoảng cách phát hiện an toàn | 9,72 mm |
| Kiểu lắp đặt | Non-flush, lắp nhô |
| Ngõ ra chuyển mạch | PNP, thường mở (NO) |
| Kiểu đấu điện | DC 3 dây |
| Đầu nối | Đầu nối đực M12, 4 chân |
| Điện áp nguồn | 10–30 V DC |
| Dòng tải liên tục | Tối đa 200 mA |
| Tần số chuyển mạch | 1.000 Hz |
| Cấp bảo vệ | IP67, IP68, IP69K |
| Nhiệt độ môi trường hoạt động | -40 °C đến +85 °C |
| Vật liệu vỏ | Đồng thau mạ niken |
| Vật liệu mặt cảm biến | Nhựa LCP |
| Chiều dài thân cảm biến | 49,4 mm |
| Mô-men siết tối đa | 30 Nm |
Đặc điểm của SICK IMG18-12NPSZC0K

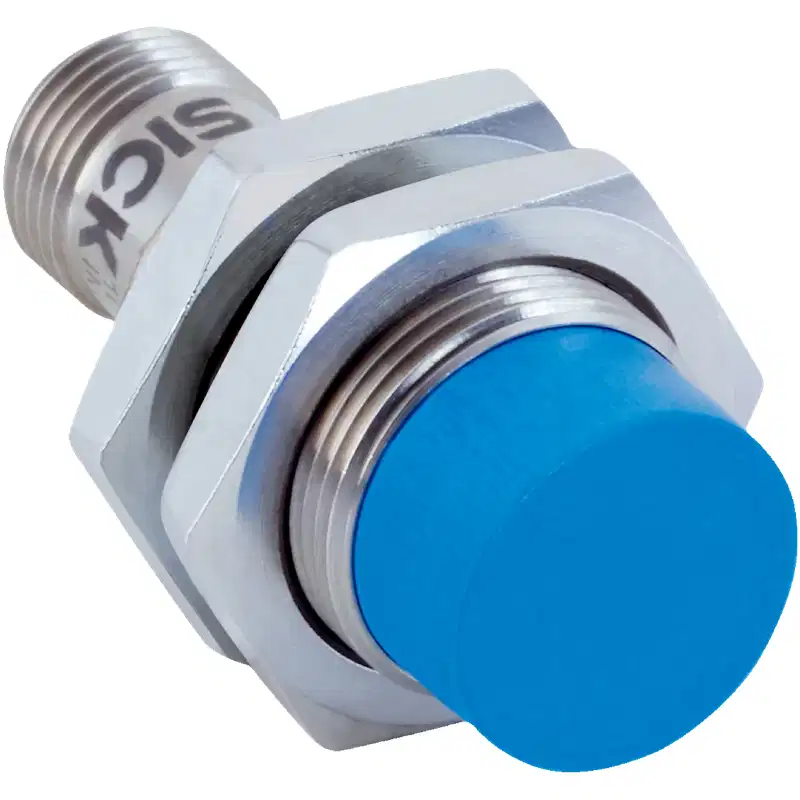

SICK IMG18-12NPSZC0K là cảm biến tiệm cận cảm ứng dạng trụ ren M18, được thiết kế để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Model có khoảng cách phát hiện danh định 12 mm, phù hợp với các cơ cấu máy cần nhận biết vị trí, hành trình hoặc sự hiện diện của chi tiết kim loại.
Cảm biến sử dụng ngõ ra PNP thường mở (NO). Khi vật kim loại đi vào vùng phát hiện, ngõ ra chuyển mạch được kích hoạt để truyền tín hiệu đến PLC, bộ điều khiển hoặc thiết bị tự động hóa tương thích.
- Khoảng cách phát hiện 12 mm, đáp ứng tốt cho nhiều cơ cấu máy công nghiệp.
- Tần số chuyển mạch lên đến 1.000 Hz, phù hợp với các ứng dụng có tốc độ vận hành cao.
- Thiết kế ren M18 x 1 giúp lắp đặt và điều chỉnh vị trí thuận tiện.
- Đầu nối M12 4 chân hỗ trợ kết nối nhanh, dễ thay thế trong tủ máy và dây chuyền.
- Vỏ đồng thau mạ niken có khả năng chống chịu trong môi trường công nghiệp.
- Có bảo vệ ngắn mạch và bảo vệ xung khi cấp nguồn.
Khả năng làm việc trong môi trường công nghiệp
IMG18-12NPSZC0K có cấp bảo vệ IP67, IP68 và IP69K, phù hợp với môi trường có bụi, nước, dầu làm mát hoặc chất bôi trơn. Model cũng được thiết kế cho các ứng dụng có điều kiện làm việc khó khăn, máy di động và khu vực thường xuyên tiếp xúc với dung dịch làm mát, dầu công nghiệp.
Dải nhiệt độ hoạt động từ -40 °C đến +85 °C cho phép cảm biến làm việc ổn định trong nhiều khu vực sản xuất. Tuy nhiên, để duy trì độ chính xác, cần lắp đặt đúng khoảng cách và tránh để cảm biến chịu lực cơ học hoặc mô-men siết vượt quá 30 Nm.
Ứng dụng phù hợp
- Phát hiện vị trí của chi tiết kim loại trên dây chuyền tự động.
- Giám sát vị trí cuối hành trình của xy lanh, cơ cấu trượt và cơ cấu nâng.
- Đếm sản phẩm hoặc nhận biết chi tiết kim loại trên băng tải.
- Kiểm tra trạng thái đóng, mở hoặc định vị trong máy gia công.
- Phát hiện bánh răng, cam, chốt, gá kẹp và các bộ phận kim loại chuyển động.
- Ứng dụng trong máy móc có dầu bôi trơn hoặc dung dịch làm mát.
Lưu ý khi lắp đặt và kết nối
Vị trí lắp cảm biến
Đây là loại cảm biến non-flush, vì vậy phần đầu cảm biến cần được bố trí nhô ra theo yêu cầu lắp đặt của cảm biến cảm ứng không chìm. Khi lắp, nên giữ khoảng cách phù hợp giữa cảm biến và vật kim loại mục tiêu để tránh giảm khoảng cách phát hiện hoặc gây tác động không ổn định.
Khoảng cách phát hiện danh định là 12 mm, trong khi khoảng cách phát hiện an toàn là 9,72 mm. Trong thực tế, nên thiết kế vị trí mục tiêu trong vùng an toàn và tính đến ảnh hưởng của vật liệu, kích thước cũng như hướng chuyển động của chi tiết.
Kết nối với bộ điều khiển
Cảm biến hoạt động với nguồn điện một chiều 10–30 V DC, sử dụng mạch DC 3 dây và ngõ ra PNP thường mở. Khi lựa chọn PLC hoặc bộ điều khiển, cần bảo đảm đầu vào tương thích với tín hiệu PNP và dòng tải không vượt quá 200 mA.
Đầu nối M12 4 chân giúp kết nối nhanh với cáp cảm biến phù hợp. Trước khi cấp nguồn, cần kiểm tra đúng sơ đồ chân của đầu cáp và bộ điều khiển đang sử dụng; không nên đấu nối theo màu dây nếu chưa xác định chính xác chuẩn của dây kết nối.
Vì sao nên chọn đúng biến thể IMG18-12NPSZC0K?
Các cảm biến cùng kích thước M18 trong dòng SICK IMG có thể khác nhau về khoảng cách phát hiện, kiểu lắp, loại ngõ ra và trạng thái logic. Mã IMG18-12NPSZC0K được xác định bởi các đặc điểm chính: khoảng cách phát hiện 12 mm, ngõ ra PNP, chức năng thường mở, kết nối M12 4 chân và kiểu lắp non-flush.
Khi thay thế cảm biến, cần đối chiếu đầy đủ mã sản phẩm thay vì chỉ chọn theo đường kính ren hoặc khoảng cách phát hiện. Việc nhầm sang phiên bản NPN, thường đóng hoặc loại flush có thể khiến tín hiệu không tương thích với PLC và làm thay đổi cách lắp đặt trên máy.
