Cảm biến tiệm cận điện cảm Sick IMG18-12NNSZC0S 12 mm

Thông số kỹ thuật cảm biến tiệm cận điện cảm SICK IMG18-12NNSZC0S

Đặc điểm của SICK IMG18-12NNSZC0S

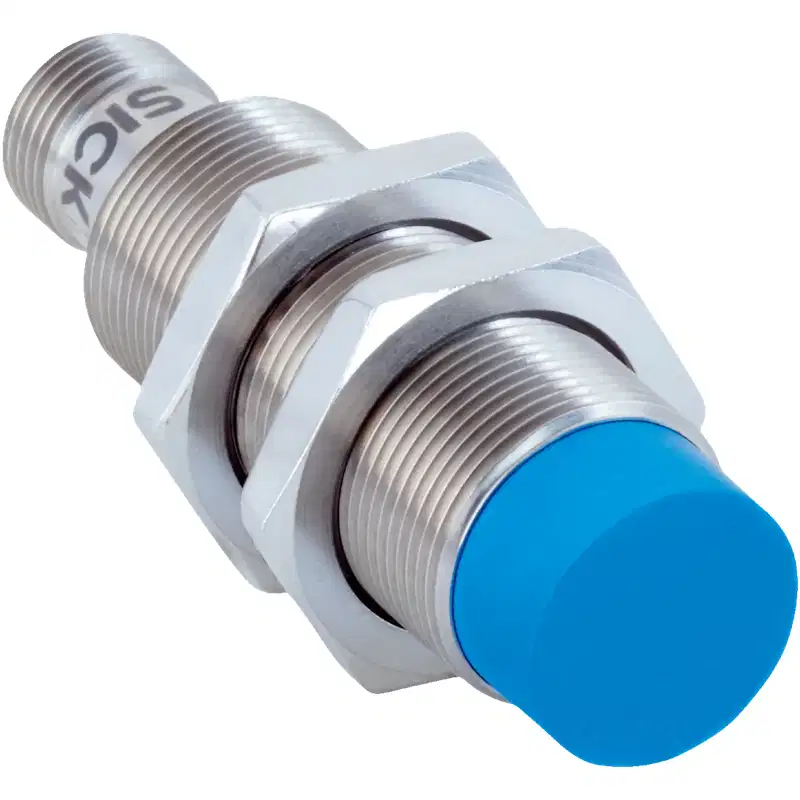

SICK IMG18-12NNSZC0S là cảm biến tiệm cận điện cảm dạng trụ ren M18, dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Model có khoảng cách phát hiện danh định 12 mm, ngõ ra NPN thường mở và kết nối bằng đầu nối M12 4 chân, phù hợp với nhiều hệ thống điều khiển tự động hóa sử dụng nguồn 10–30 V DC.

• Phát hiện ổn định các vật thể kim loại như thép, inox, nhôm, đồng và đồng thau.
• Khoảng cách phát hiện 12 mm, phù hợp với các vị trí cần khoảng hở tương đối lớn.
• Ngõ ra NPN thường mở, dễ tích hợp với PLC, bộ điều khiển và mạch đầu vào tương thích.
• Tần số chuyển mạch lên đến 1.000 Hz, đáp ứng các cơ cấu chuyển động nhanh.
• Thiết kế không chìm cần được lắp đặt với khoảng không phù hợp quanh mặt cảm biến.
• Vỏ đồng thau mạ niken chắc chắn, có khả năng chống tác động của môi trường công nghiệp.
• Cấp bảo vệ IP67, IP68 và IP69K, thích hợp cho môi trường có bụi, nước, dầu và chất làm mát.
• Khoảng nhiệt độ hoạt động rộng từ -40 °C đến +85 °C.

Nguyên lý phát hiện kim loại

Cảm biến tạo ra trường điện từ tại mặt cảm biến. Khi vật thể kim loại đi vào vùng phát hiện, dòng điện xoáy phát sinh trong vật thể làm thay đổi dao động của mạch cảm biến. Sự thay đổi này được xử lý để kích hoạt ngõ ra NPN.

Vì không tiếp xúc cơ khí với vật thể, IMG18-12NNSZC0S không bị mài mòn do đóng cắt lặp lại. Cảm biến có thể dùng để nhận biết vị trí, đếm sản phẩm, xác nhận trạng thái cơ cấu hoặc phát hiện chi tiết kim loại trên dây chuyền.

Kết nối và tương thích điều khiển

Model này sử dụng nguồn một chiều 10–30 V DC, cấu hình DC 3 dây và ngõ ra NPN thường mở. Khi vật thể kim loại được phát hiện, ngõ ra chuyển mạch theo trạng thái tác động của cảm biến.

Đầu nối M12 4 chân giúp việc tháo lắp, thay thế và bảo trì thuận tiện hơn so với kiểu cáp cố định. Khi lựa chọn dây nối, cần sử dụng loại tương thích với đầu nối M12 4 chân và kiểm tra sơ đồ chân của hệ thống điều khiển trước khi cấp nguồn.

Do là ngõ ra NPN, cảm biến cần được kết nối với đầu vào PLC hoặc mạch điều khiển hỗ trợ kiểu tín hiệu NPN. Không nên đấu trực tiếp vào thiết bị chỉ nhận tín hiệu PNP nếu không có mạch chuyển đổi phù hợp.

Lưu ý khi lắp đặt cảm biến không chìm

IMG18-12NNSZC0S thuộc loại lắp đặt không chìm. Phần đầu cảm biến cần có không gian thoáng xung quanh để hạn chế ảnh hưởng của vật liệu kim loại liền kề. Khi lắp nhiều cảm biến cạnh nhau hoặc đặt gần các chi tiết kim loại cố định, nên duy trì khoảng cách phù hợp để tránh nhiễu và tác động giả.

• Căn chỉnh mặt cảm biến vuông góc với hướng di chuyển của vật thể để đạt khả năng phát hiện ổn định.
• Không để các vật kim loại cố định nằm quá gần mặt cảm biến nếu chúng không phải đối tượng cần phát hiện.
• Không vượt quá khoảng cách làm việc an toàn 9,72 mm khi cần đảm bảo độ tin cậy trong mọi điều kiện.
• Siết đai ốc đúng lực, không vượt quá mô-men tối đa 30 Nm.
• Đảm bảo đầu nối M12 được lắp kín nhằm duy trì cấp bảo vệ trong môi trường có nước hoặc dầu.
• Tránh để dây tín hiệu đi song song sát với dây động lực, dây biến tần hoặc nguồn gây nhiễu mạnh.

Ứng dụng phù hợp

Nhờ thiết kế chắc chắn, tốc độ chuyển mạch cao và khả năng chống nước, dầu, IMG18-12NNSZC0S phù hợp với các hệ thống tự động hóa công nghiệp như:

• Phát hiện vị trí chi tiết kim loại trên máy gia công và máy lắp ráp.
• Đếm sản phẩm hoặc kiểm tra sự xuất hiện của phôi trên băng tải.
• Giám sát vị trí cuối hành trình của xy lanh, cơ cấu trượt và cơ cấu kẹp.
• Kiểm tra vị trí bánh răng, trục, cam hoặc các bộ phận chuyển động bằng kim loại.
• Ứng dụng trong khu vực có dầu cắt gọt, chất làm mát và chất bôi trơn.
• Máy móc di động và thiết bị làm việc trong điều kiện rung động, va đập.

Phụ kiện và bảo trì

Sản phẩm được cung cấp kèm 2 đai ốc lắp đặt bằng đồng thau mạ niken. Đầu nối M12 và dây kết nối cần được lựa chọn riêng theo cấu hình tủ điều khiển, chiều dài lắp đặt và điều kiện môi trường thực tế.

Trong quá trình sử dụng, nên vệ sinh mặt cảm biến định kỳ nếu có phoi kim loại, bùn dầu hoặc chất bẩn bám trên bề mặt. Kiểm tra tình trạng ren, đai ốc, đầu nối và dây tín hiệu khi cảm biến làm việc trong môi trường rung động hoặc có chất làm mát áp lực cao.

Khi nào nên chọn IMG18-12NNSZC0S?

Đây là lựa chọn phù hợp khi hệ thống cần cảm biến điện cảm M18, khoảng cách phát hiện 12 mm, ngõ ra NPN thường mở, đầu nối M12 và khả năng làm việc trong môi trường công nghiệp khắc nghiệt. Trước khi thay thế cảm biến hiện có, cần đối chiếu đầy đủ kiểu ngõ ra NPN, chức năng NO, điện áp 10–30 V DC, kiểu lắp không chìm và loại đầu nối để bảo đảm tương thích.
