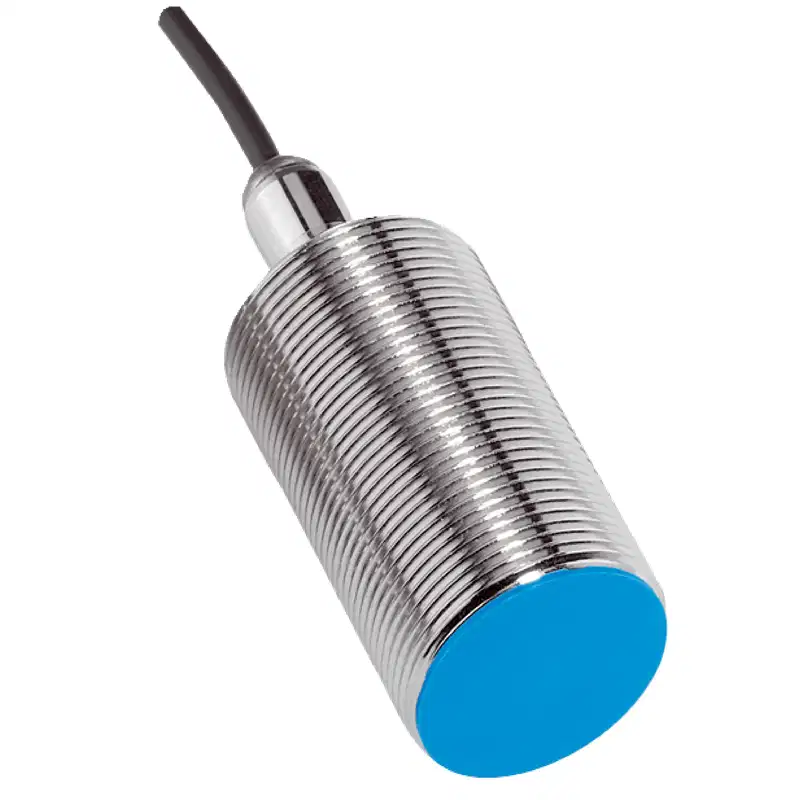

Cảm biến tiệm cận Sick IME30-20BPOZW2S khoảng cách 20 mm

Thông số kỹ thuật

Đặc điểm công nghệ và khoảng cách phát hiện mở rộng

IME30-20BPOZW2S thuộc dòng cảm biến tiệm cận cảm ứng từ thế hệ IME của SICK, được thiết kế với dải phát hiện mở rộng gấp 3 lần (Triple sensing range) đạt mức 20 mm trong thân ren chuẩn M30. Khoảng cách phát hiện dài hơn cho phép đặt cảm biến lùi xa khỏi vùng va đập cơ học của cơ cấu truyền động, hạn chế tối đa nguy cơ phôi kim loại hoặc chi tiết gia công đâm vào mặt đầu cảm biến, qua đó kéo dài tuổi thọ của thiết bị trên dây chuyền.

Lớp vỏ bằng đồng mạ niken chịu lực siết tối đa 70 Nm cùng cấp bảo vệ IP67 giúp thiết bị hoạt động ổn định trong các môi trường cơ khí chứa bụi bẩn, dầu nhớt và độ ẩm cao.

Nguyên lý ngõ ra PNP Thường đóng (NC) và cách đấu dây

Khác với các dòng cảm biến tiếp điểm NO phổ biến, model IME30-20BPOZW2S sử dụng tiếp điểm PNP NC (Thường đóng). Ở trạng thái bình thường (không có vật cản kim loại phía trước), ngõ ra luôn ở mức điện áp cao tương đương điện áp nguồn (V+). Khi có vật kim loại đi vào vùng kích hoạt, mạch bên trong sẽ ngắt tín hiệu về mức 0 V. Trạng thái này thường được dùng trong các mạch an toàn, mạch giám sát phôi bị kẹt hoặc kiểm soát giới hạn hành trình khi hệ thống ưu tiên tính năng cảnh báo ngắt mạch khi đứt dây.

Hệ thống dây dẫn chuẩn 3 lõi tích hợp sẵn dài 2 m được kết nối như sau:

• Dây màu nâu (Brown – BN): Cực dương nguồn cấp (+10 V DC … 30 V DC).
• Dây màu xanh dương (Blue – BU): Cực âm nguồn cấp (0 V / GND).
• Dây màu đen (Black – BK): Dây tín hiệu ngõ ra PNP (tải được đấu từ dây đen về cực âm 0 V).

Khoảng cách làm việc theo vật liệu kim loại

Khoảng cách kích hoạt 20 mm được đo chuẩn trên tấm thép St37 (Fe). Khi ứng dụng cảm biến để nhận diện các kim loại phi sắt hoặc hợp kim, khoảng cách làm việc thực tế ($S_r$) sẽ suy giảm theo hệ số hiệu chỉnh sau:

• Thép kết cấu (St37): Hệ số 1.0 (Khoảng cách phát hiện: 20 mm)
• Thép không gỉ (Inox 304 / V2A): Hệ số ~0.78 (Khoảng cách phát hiện: ~15.6 mm)
• Đồng thau (Brass): Hệ số ~0.38 (Khoảng cách phát hiện: ~7.6 mm)
• Nhôm (Aluminum): Hệ số ~0.35 (Khoảng cách phát hiện: ~7.0 mm)
• Đồng đỏ (Copper): Hệ số ~0.27 (Khoảng cách phát hiện: ~5.4 mm)

Quy cách lắp đặt bán chìm (Quasi-flush)

Do sử dụng dải phát hiện lớn 20 mm, cấu trúc đầu từ của IME30-20BPOZW2S thuộc dạng Quasi-flush (bán chìm). Khi gá đặt cảm biến chìm vào các tấm kim loại xung quanh, cần tuân thủ các khoảng cách tối thiểu để tránh tình trạng kim loại nền kích hoạt sai cảm biến:

• Khoảng hở nhô ra ngoài (E): Đầu cảm biến phải nhô ra khỏi bề mặt kim loại nền tối thiểu 6 mm.
• Khoảng cách từ tâm cảm biến đến vách kim loại bên cạnh (A): Tối thiểu 33 mm.
• Khoảng cách giữa hai cảm biến đối diện nhau (F): Tối thiểu 200 mm.
• Khoảng cách giữa hai cảm biến đặt song song (B): Tối thiểu 80 mm để triệt tiêu hiện tượng giao thoa từ trường.

Bảng phân biệt nhanh với các model tương đương dòng IME30

Liên hệ

Vui lòng liên hệ Hải Phòng Tech để biết thêm thông tin về sản phẩm.
