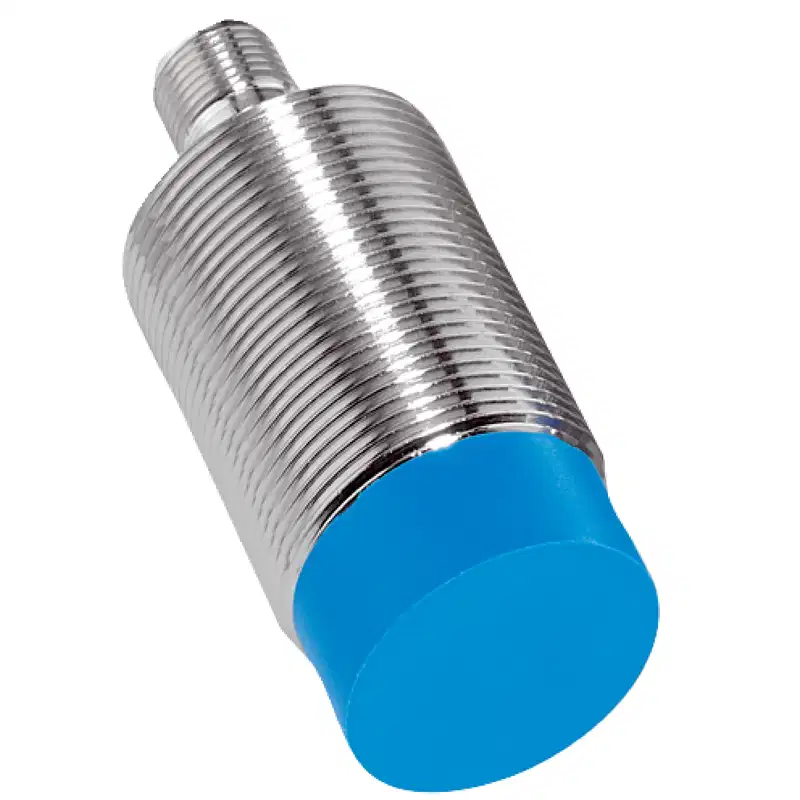

Cảm biến tiệm cận Sick IME30-15NNOZC0S 15 mm

Thông số kỹ thuật cảm biến tiệm cận SICK IME30-15NNOZC0S

Đặc điểm của SICK IME30-15NNOZC0S

SICK IME30-15NNOZC0S là cảm biến tiệm cận cảm ứng dạng ren M30, được thiết kế để phát hiện các vật thể kim loại mà không cần tiếp xúc cơ học. Với khoảng cách phát hiện danh định 15 mm, model này phù hợp cho các vị trí cần giám sát hành trình, xác định vị trí chi tiết hoặc kiểm tra sự có mặt của vật kim loại trong dây chuyền tự động.

Cảm biến sử dụng ngõ ra NPN thường đóng (NC). Khi lựa chọn thiết bị thay thế hoặc tích hợp vào hệ thống điều khiển, cần kiểm tra tương thích giữa kiểu ngõ ra NPN, logic NC và ngõ vào của PLC, bộ điều khiển hoặc mạch giao tiếp.

• Khoảng cách phát hiện danh định 15 mm.
• Thân ren M30 x 1.5 chắc chắn, thuận tiện điều chỉnh vị trí bằng đai ốc.
• Thiết kế không chìm, cần bố trí khoảng hở phù hợp quanh mặt cảm biến.
• Đầu nối M12 4 chân giúp tháo lắp và bảo trì thuận tiện.
• Hoạt động với nguồn điện một chiều 10–30 V DC.
• Tần số chuyển mạch 500 Hz, đáp ứng các ứng dụng phát hiện lặp lại trong máy tự động.
• Cấp bảo vệ IP67, phù hợp với môi trường có bụi và hơi ẩm trong phạm vi cho phép.
• Có bảo vệ ngắn mạch và bảo vệ xung khi cấp nguồn.

Nguyên lý phát hiện và đặc tính khoảng cách

Cảm biến cảm ứng tạo ra trường điện từ ở phía trước mặt cảm biến. Khi vật thể kim loại đi vào vùng tác động, sự thay đổi trường điện từ được nhận biết và chuyển thành tín hiệu đóng cắt tại ngõ ra NPN.

Khoảng cách phát hiện danh định của model là 15 mm khi sử dụng vật chuẩn bằng thép St37. Khoảng cách thực tế có thể thay đổi theo vật liệu, kích thước và hình dạng mục tiêu. Hệ số giảm khoảng cách tham khảo của một số vật liệu gồm:

Khoảng cách cảm biến an toàn Sa là 12,15 mm. Khi thiết kế máy, nên duy trì khoảng cách làm việc ổn định trong vùng an toàn thay vì vận hành sát giới hạn danh định, đặc biệt khi mục tiêu có kích thước nhỏ hoặc làm bằng kim loại có hệ số giảm khoảng cách cao.

Đấu nối và lựa chọn thiết bị điều khiển

IME30-15NNOZC0S sử dụng mạch DC 3 dây và đầu nối M12 4 chân. Thiết bị cần được cấp nguồn trong dải 10–30 V DC, đồng thời dòng tải tại ngõ ra không được vượt quá 200 mA.

Do là phiên bản NPN NC, sản phẩm thích hợp với các mạch điều khiển yêu cầu tín hiệu ngõ ra kiểu NPN thường đóng. Trước khi lắp đặt, cần kiểm tra sơ đồ chân của dây nối hoặc cáp M12 tương ứng với hệ thống đang sử dụng; không nên đấu dây chỉ dựa trên màu dây nếu chưa xác định đúng cấu hình đầu nối.

• Sử dụng nguồn DC ổn định trong phạm vi 10–30 V.
• Đảm bảo ngõ vào PLC hoặc bộ điều khiển tương thích với tín hiệu NPN.
• Không để dòng tải vượt quá 200 mA.
• Ngắt nguồn trước khi tháo hoặc lắp đầu nối M12.
• Bảo vệ đầu nối khỏi lực kéo, rung động quá mức và chất lỏng xâm nhập.

Lưu ý khi lắp đặt cảm biến không chìm

Đây là cảm biến dạng non-flush, vì vậy phần mặt cảm biến cần được bố trí nhô ra và có khoảng hở phù hợp so với các chi tiết kim loại xung quanh. Nếu lắp mặt cảm biến quá gần giá đỡ, thành máy hoặc các vật kim loại khác, cảm biến có thể phát hiện nhầm hoặc bị giảm độ ổn định khi chuyển mạch.

Thân cảm biến có ren M30 x 1.5 và đi kèm hai đai ốc lắp bằng đồng mạ niken. Khi siết cố định, không nên vượt quá mô-men siết tối đa 100 Nm. Việc siết quá lực có thể làm hư ren, biến dạng thân hoặc gây ảnh hưởng đến độ bền cơ khí của cảm biến.

Khoảng cách và mục tiêu phát hiện

Để đạt khả năng phát hiện ổn định, mục tiêu nên có kích thước đủ lớn và di chuyển vuông góc hoặc theo hướng phù hợp với trục cảm biến. Với mục tiêu bằng inox, nhôm, đồng hoặc đồng thau, khoảng cách hiệu dụng thường thấp hơn so với thép St37 do đặc tính vật liệu.

Môi trường vận hành

Vỏ cảm biến đạt IP67, có thể sử dụng trong môi trường có bụi và tiếp xúc với nước trong điều kiện phù hợp. Dải nhiệt độ làm việc từ -25 °C đến +75 °C. Cần tránh để cảm biến tiếp xúc trực tiếp với hóa chất ăn mòn, nhiệt độ vượt giới hạn hoặc va đập mạnh trong quá trình vận hành.

Ứng dụng phù hợp

SICK IME30-15NNOZC0S có thể được sử dụng trong các hệ thống tự động hóa cần nhận biết vật thể kim loại hoặc giám sát vị trí cơ khí, chẳng hạn:

• Phát hiện vị trí piston, cơ cấu trượt và cơ cấu chấp hành.
• Kiểm tra vị trí đóng/mở của cơ cấu máy.
• Nhận biết chi tiết kim loại trên băng tải.
• Giám sát hành trình trong máy đóng gói, máy gia công và máy lắp ráp.
• Đếm sản phẩm kim loại trong dây chuyền sản xuất.
• Phát hiện trạng thái của cơ cấu nâng, kẹp hoặc định vị.

Nhận diện đúng mã IME30-15NNOZC0S

Khi đặt hàng, cần đối chiếu đầy đủ mã IME30-15NNOZC0S, đặc biệt là các đặc tính có thể khác giữa những model cùng dòng IME: đường kính thân, khoảng cách phát hiện, kiểu lắp chìm hoặc không chìm, loại ngõ ra NPN/PNP, trạng thái NO/NC và kiểu kết nối.

Model này có cấu hình cụ thể: thân M30, khoảng cách phát hiện 15 mm, lắp không chìm, ngõ ra NPN thường đóng, đấu điện DC 3 dây và đầu nối M12 4 chân. Việc chọn đúng các đặc tính trên giúp tránh lỗi không tương thích khi thay thế cảm biến trong hệ thống hiện có.

Bảo trì và kiểm tra trong quá trình sử dụng

• Vệ sinh mặt cảm biến khi có dầu, bụi kim loại hoặc vật liệu bám dính.
• Kiểm tra độ chắc chắn của đai ốc và vị trí lắp sau thời gian máy rung động.
• Kiểm tra đầu nối M12 nếu tín hiệu chập chờn hoặc mất tín hiệu.
• Đo lại điện áp cấp khi cảm biến hoạt động không ổn định.
• Đảm bảo không có chi tiết kim loại cố định nằm trong vùng phát hiện ngoài ý muốn.
• Thay thế cáp hoặc đầu nối khi phát hiện dấu hiệu nứt, oxy hóa hoặc thấm nước.

Liên hệ

Vui lòng liên hệ Hải Phòng Tech để biết thêm thông tin về sản phẩm.
