Thông số kỹ thuật
| Đặc tính kỹ thuật | Giá trị |
|---|---|

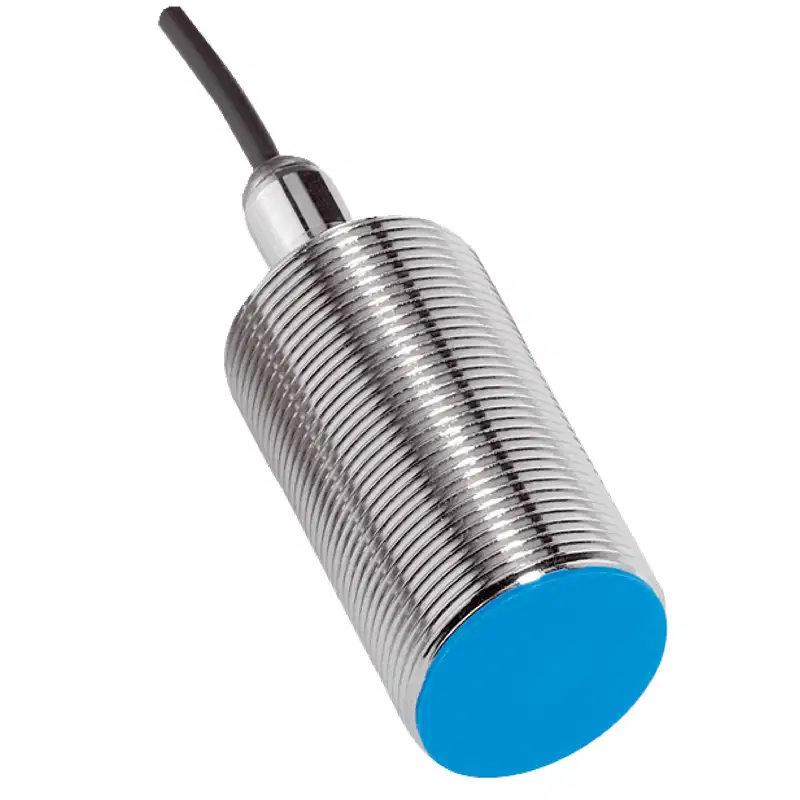

| Mã sản phẩm | IME30-15BNOZW2S (Mã đặt hàng: 1041018) |
| Hãng sản xuất | Sick (Đức) |
| Dạng cảm biến | Tiệm cận điện từ (Inductive proximity sensor) |
| Kiểu lắp đặt | Lắp chìm / phẳng (Flush) |
| Khoảng cách phát hiện định mức ($S_n$) | 15 mm |
| Khoảng cách phát hiện an toàn ($S_a$) | 12.15 mm |
| Ngõ ra điều khiển | NPN |
| Trạng thái ngõ ra | NC (Thường đóng – Normally Closed) |
| Tần số đáp ứng | 500 Hz |
| Điện áp cấp nguồn | 10 … 30 VDC |
| Dòng điện tải tối đa ($I_a$) | ≤ 200 mA |
| Độ sụt áp | ≤ 2 V |
| Dòng tiêu thụ không tải | ≤ 10 mA |
| Đường kính và kích thước thân | M30 x 1.5 | Chiều dài: 70 mm (Đoạn ren: 54 mm) |
| Phương thức kết nối | Cáp liền PVC, 3 dây, dài 2 m, tiết diện 0.25 mm² |
| Vật liệu vỏ / Mặt phát hiện | Đồng mạ niken (Brass, nickel-plated) / Nhựa PA 66 |
| Cấp bảo vệ | IP67 |
| Nhiệt độ vận hành | -25 °C … +75 °C |
| Mạch bảo vệ tích hợp | Bảo vệ ngắn mạch, chống đảo cực, triệt tiêu xung khởi động |
Nguyên lý vận hành của ngõ ra NPN thường đóng (NC)
Model IME30-15BNOZW2S sử dụng tầng xuất NPN (Current Sinking) với hàm trạng thái thường đóng (Normally Closed – NC):
- Khi không có kim loại trong vùng cảm ứng: Ngõ ra đóng mạch, chân tín hiệu nối thông xuống mức 0V (GND), tải được cấp dòng liên tục.
- Khi phát hiện vật kim loại đạt khoảng cách $S_n le 15text{ mm}$ (hoặc an toàn trong ngưỡng $12.15text{ mm}$): Mạch ngắt ngắt kết nối, tín hiệu về mức hở mạch (OFF).
Thiết lập logic NC mang lại độ tin cậy an toàn cao (Fail-safe) trong các ứng dụng công nghiệp: khi dây dẫn đứt, cảm biến mất nguồn hoặc ngắt tín hiệu, hệ thống giám sát lập tức hiểu rằng trạng thái đã thay đổi và kích hoạt dừng quy trình, tránh tình trạng lỗi đường dây nhưng máy vẫn tiếp tục chạy.
Sơ đồ đấu nối dây cáp 3 sợi
Cảm biến tích hợp sẵn cáp dẫn PVC tiêu chuẩn 3 lõi với quy chuẩn màu dây công nghiệp:
- Dây Nâu (BN – Brown): Cực dương nguồn cấp (+10 … +30 VDC).
- Dây Xanh dương (BU – Blue): Cực âm nguồn cấp (0V / GND).
- Dây Đen (BK – Black): Ngõ ra tín hiệu tải NPN (Đấu nối vào một đầu tải hoặc ngõ vào Digital Input của PLC loại nhận tín hiệu Sinking).
Khi kết nối với bộ điều khiển PLC, ngõ vào PLC cần hỗ trợ cấu hình nhận tín hiệu 0V (nguồn chung là dương +24V). Nếu cần kích relay trung gian, một đầu cuộn coil relay đấu vào dây Đen (Black), đầu còn lại nối trực tiếp vào nguồn dương +24VDC.
Quy cách gắn lắp phẳng (Flush) và hệ số suy giảm khoảng cách
Ký tự “B” trong mã IME30-15B đại diện cho cấu trúc Flush (lắp chìm). Đầu cảm biến có bọc kim loại đến sát bề mặt tiếp xúc, cho phép vặn chìm cảm biến ngang bằng với bề mặt gá đặt bằng thép hoặc kim loại mà không bị nhiễu biên.
- Mô-men siết ren tối đa: 100 Nm (sử dụng 2 tán lục giác bằng đồng mạ niken đi kèm).
- Hệ số suy giảm vật liệu ($K_m$): Khoảng cách danh định 15 mm được xác định trên mẫu thử thép St37 tiêu chuẩn ($Fe = 1$). Đối với các vật liệu phi kim hoặc hợp kim khác, tầm kích hoạt thực tế cần nhân với hệ số điều chỉnh:
- Thép không gỉ (Inox 304): Khoảng 0.8 lần ($~12text{ mm}$)
- Nhôm (Al): Khoảng 0.45 lần ($~6.75text{ mm}$)
- Đồng (Cu): Khoảng 0.4 lần ($~6.0text{ mm}$)
- Đồng thau (Brass): Khoảng 0.4 lần ($~6.0text{ mm}$)
So sánh IME30-15BNOZW2S với các mã tương đương trong dòng Sick IME30
Để đảm bảo chọn đúng mã cảm biến tương thích với hệ thống điện và cơ khí, bảng so sánh dưới đây phân biệt các biến thể M30 lắp phẳng phổ biến:
| Mã sản phẩm | Kiểu lắp đặt | Khoảng cách ($S_n$) | Ngõ ra | Trạng thái mạch | Kiểu kết nối |
|---|---|---|---|---|---|
| IME30-15BNOZW2S | Chìm (Flush) | 15 mm | NPN | NC (Thường đóng) | Cáp liền 2 m |
| IME30-15BNSZW2S | Chìm (Flush) | 15 mm | NPN | NO (Thường mở) | Cáp liền 2 m |
| IME30-15BPOZW2S | Chìm (Flush) | 15 mm | PNP | NC (Thường đóng) | Cáp liền 2 m |
| IME30-20NNOZW2S | Nhô (Non-flush) | 20 mm | NPN | NC (Thường đóng) | Cáp liền 2 m |
Nếu yêu cầu hệ thống điều khiển sử dụng logic kích dương (đưa mức +24V vào PLC), cần chuyển sang mã IME30-15BPOZW2S. Nếu cần khoảng cách phát hiện dài hơn lên đến 20 mm và vị trí lắp đặt có khoảng hở kim loại xung quanh, mã không chìm IME30-20NNOZW2S là lựa chọn thay thế phù hợp.
