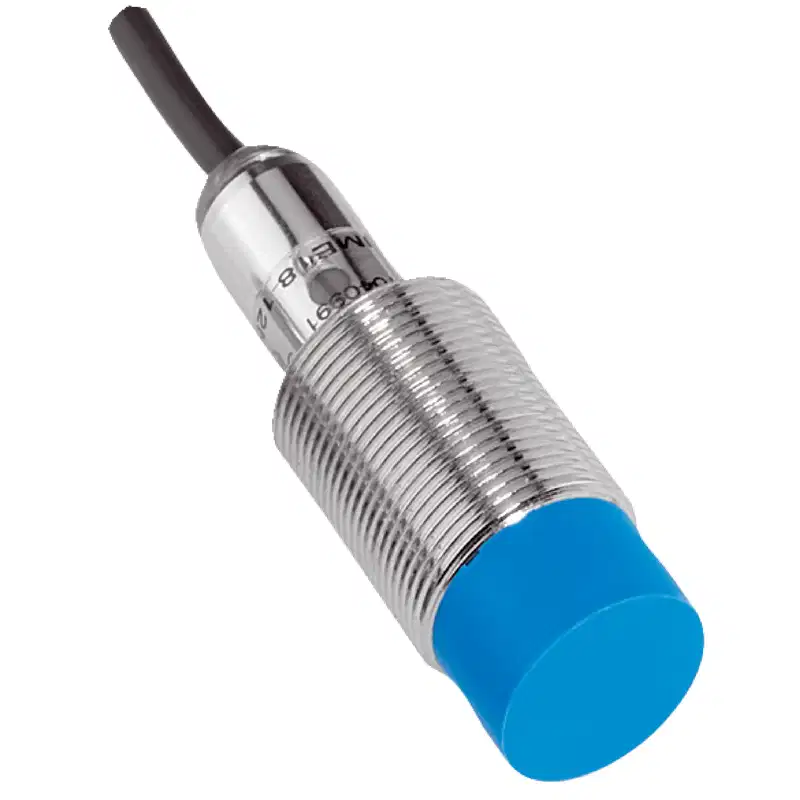

Cảm biến tiệm cận Sick IME18-20NNOZW2K 20 mm

Name: Cảm biến tiệm cận Sick IME18-20NNOZW2K 20 mm
SKU: IME18-20NNOZW2K
Price: 1 VND
Availability: InStock

1 VNĐ

Mã sản phẩm: IME18-20NNOZW2K
Nhà Sản Xuất: Sick
Chất lượng: Hàng chính hãng, Mới 100%
Bảo hành: 12 tháng
Chứng từ: Hóa đơn VAT

SKU: IME18-20NNOZW2K Danh mục: Cảm biến tiệm cận Sick

Mô tả
Tổng quan

Thông số kỹ thuật cảm biến tiệm cận Sick IME18-20NNOZW2K

Thông số	Chi tiết
Mã sản phẩm	IME18-20NNOZW2K
Hãng sản xuất	Sick
Dòng sản phẩm	IME – cảm biến tiệm cận cảm ứng
Kiểu vỏ	Metric
Kích thước ren	M18 x 1
Đường kính cảm biến	18 mm
Khoảng cách cảm biến danh định Sn	20 mm
Khoảng cách cảm biến an toàn Sa	16,2 mm
Kiểu lắp đặt	Không chìm (non-flush)
Tần số chuyển mạch	200 Hz
Kiểu ngõ ra	NPN, tiếp điểm thường đóng (NC)
Kiểu mạch điện	DC 3 dây
Đầu nối	Cáp PVC 3 dây, dài 2 m
Điện áp cung cấp	10–30 V DC
Dòng tải liên tục	Tối đa 200 mA
Dòng không tải	Tối đa 10 mA
Độ sụt áp	Tối đa 2 V
Cấp bảo vệ	IP67
Vật liệu thân	Đồng thau mạ nickel
Vật liệu mặt cảm biến	Nhựa PA 66
Chiều dài thân	48 mm
Nhiệt độ làm việc	-25°C đến +75°C
Tính năng đặc biệt	Triple sensing range – khoảng cách cảm biến gấp ba

Khả năng phát hiện kim loại ở khoảng cách 20 mm

Sick IME18-20NNOZW2K là cảm biến tiệm cận cảm ứng dạng trụ ren M18, được thiết kế để phát hiện vật thể kim loại mà không cần tiếp xúc cơ học. Với khoảng cách cảm biến danh định 20 mm và khoảng cách cảm biến an toàn 16,2 mm, model này phù hợp cho các cơ cấu cần nhận biết vị trí vật thể ở khoảng cách tương đối lớn so với kích thước thân cảm biến.

Cảm biến có tính năng Triple sensing range, hỗ trợ khoảng cách phát hiện lớn hơn các phiên bản M18 thông thường. Khoảng cách thực tế còn phụ thuộc vào vật liệu, kích thước và hình dạng của mục tiêu. Thép St37 là vật liệu chuẩn để xác định khoảng cách cảm biến; với kim loại màu như inox, nhôm, đồng hoặc đồng thau, khoảng cách phát hiện có thể giảm theo hệ số vật liệu.

Đặc điểm ngõ ra NPN thường đóng

IME18-20NNOZW2K sử dụng ngõ ra transistor NPN và chức năng chuyển mạch NC. Khi đưa vào hệ thống điều khiển, cần kiểm tra PLC, bộ điều khiển hoặc mạch đầu vào có tương thích với tín hiệu NPN hay không.

Mạch điện một chiều 3 dây.
Điện áp vận hành trong dải 10–30 V DC.
Dòng tải liên tục tối đa 200 mA.
Chức năng NC phù hợp với các mạch cần giám sát trạng thái bình thường hoặc phát hiện gián đoạn tín hiệu.
Có bảo vệ ngắn mạch và bảo vệ xung khi cấp nguồn.

Do là phiên bản NPN NC, model này không nên được thay thế trực tiếp bằng cảm biến PNP hoặc phiên bản NO nếu chưa kiểm tra lại sơ đồ điều khiển và logic tín hiệu của máy.

Thiết kế non-flush và lưu ý khi lắp đặt

Đây là cảm biến dạng non-flush, vì vậy phần đầu cảm biến cần được bố trí phù hợp với vùng kim loại xung quanh. Khi lắp trong giá đỡ hoặc trên bề mặt kim loại, cần chừa khoảng hở cần thiết để tránh làm thay đổi khoảng cách cảm biến hoặc gây nhiễu vùng phát hiện.

Lắp cảm biến đối diện mục tiêu cần phát hiện, hạn chế góc nghiêng quá lớn.
Không đặt các khối kim loại cố định quá gần mặt cảm biến nếu chúng không phải là mục tiêu cần nhận biết.
Điều chỉnh khoảng cách làm việc trong giới hạn an toàn, không chỉ dựa trên giá trị danh định 20 mm.
Sử dụng hai đai ốc đi kèm bằng đồng thau mạ nickel để cố định cảm biến trên giá lắp.
Mô-men siết tối đa của thân cảm biến là 30 Nm; không siết quá lực để tránh làm hỏng ren hoặc thân.

Khả năng làm việc trong môi trường công nghiệp

Thân cảm biến bằng đồng thau mạ nickel kết hợp mặt cảm biến PA 66, cấp bảo vệ IP67, giúp Sick IME18-20NNOZW2K phù hợp với nhiều môi trường máy móc công nghiệp có bụi và hơi ẩm. Cảm biến có thể vận hành trong dải nhiệt độ từ -25°C đến +75°C.

Cáp PVC dài 2 m giúp đơn giản hóa việc đưa tín hiệu về tủ điện hoặc bộ điều khiển. Khi lắp đặt, cần bảo vệ đoạn cáp khỏi cạnh sắc, vị trí uốn gập liên tục, nguồn nhiệt cao và lực kéo cơ học. Cấp IP67 chỉ được đảm bảo khi toàn bộ điểm đấu nối và tuyến cáp được lắp kín phù hợp.

Ứng dụng phù hợp của Sick IME18-20NNOZW2K

Phát hiện vị trí chi tiết kim loại trên máy tự động.
Giám sát hành trình của xy lanh, cơ cấu trượt và cơ cấu chấp hành.
Kiểm tra vị trí đóng hoặc mở của cơ cấu máy.
Đếm sản phẩm kim loại trên băng tải.
Nhận biết vị trí cơ cấu trong dây chuyền lắp ráp và đóng gói.
Thay thế công tắc cơ học trong các vị trí cần giảm mài mòn tiếp điểm.

Các yếu tố cần kiểm tra trước khi chọn mua

Model IME18-20NNOZW2K phù hợp khi hệ thống yêu cầu cảm biến M18, khoảng cách phát hiện 20 mm, nguồn 10–30 V DC, tín hiệu NPN và logic thường đóng. Trước khi lắp thay thế, cần đối chiếu các yếu tố sau:

PLC hoặc bộ điều khiển có hỗ trợ ngõ vào NPN hay không.
Mạch cần tín hiệu NC hay NO.
Khoảng cách và vật liệu của đối tượng cần phát hiện.
Không gian lắp đặt có phù hợp với cảm biến non-flush hay không.
Chiều dài cáp 2 m có đáp ứng vị trí lắp đặt và tủ điều khiển hay không.
Dòng tải của thiết bị nhận tín hiệu có nằm trong giới hạn 200 mA hay không.

Thông tin kích thước và phụ kiện đi kèm

Hạng mục	Giá trị
Chiều dài thân	48 mm
Chiều dài phần ren	23 mm
Đường kính cáp	3,9 mm
Tiết diện dây dẫn	0,25 mm²
Phụ kiện đi kèm	2 đai ốc lắp đặt bằng đồng thau mạ nickel

Cảm biến tiệm cận Sick IME18-20NNOZW2K là lựa chọn cho các hệ thống tự động hóa cần phát hiện kim loại ở khoảng cách lên đến 20 mm, thân ren M18, ngõ ra NPN thường đóng, kết nối cáp 3 dây và khả năng làm việc ổn định trong môi trường công nghiệp.
