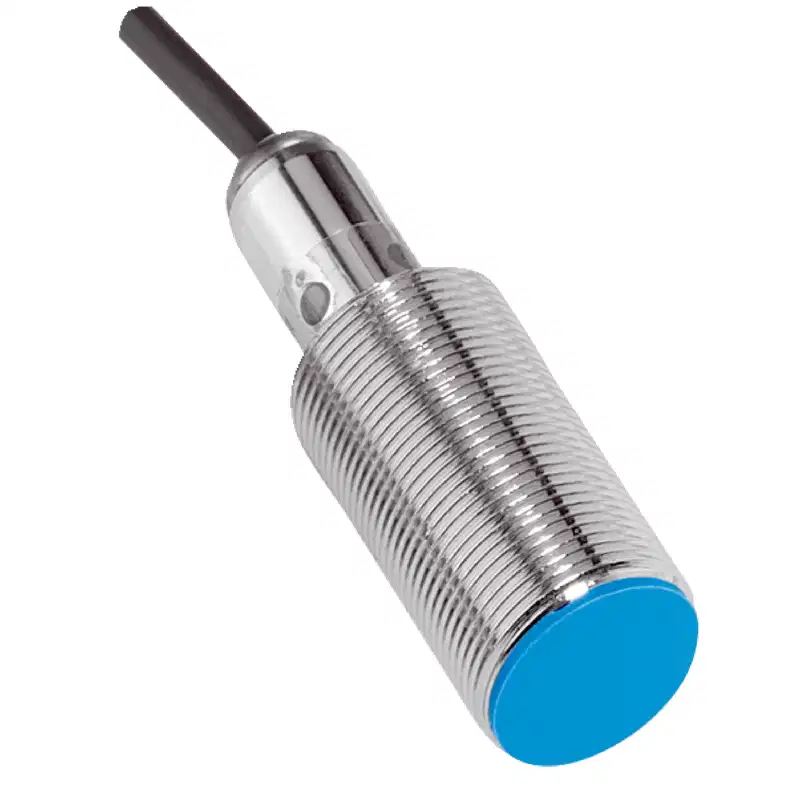

Cảm biến tiệm cận Sick IME18-12BPSZWDK tầm phát hiện 12 mm

Name: Cảm biến tiệm cận Sick IME18-12BPSZWDK tầm phát hiện 12 mm
SKU: IME18-12BPSZWDK
Price: 1 VND
Availability: InStock

1 VNĐ

Mã sản phẩm: IME18-12BPSZWDK
Nhà Sản Xuất: Sick
Chất lượng: Hàng chính hãng, Mới 100%
Bảo hành: 12 tháng
Chứng từ: Hóa đơn VAT

SKU: IME18-12BPSZWDK Danh mục: Cảm biến tiệm cận Sick

Mô tả
Tổng quan

Thông số kỹ thuật cảm biến tiệm cận Sick IME18-12BPSZWDK

Thông số	Giá trị
Mã sản phẩm	IME18-12BPSZWDK
Hãng sản xuất	Sick
Dòng sản phẩm	IME
Loại cảm biến	Cảm biến tiệm cận cảm ứng từ
Khoảng cách phát hiện danh định S_n	12 mm
Khoảng cách phát hiện an toàn S_a	9,72 mm
Kiểu lắp đặt	Bán âm (quasi-flush)
Ren lắp đặt	M18 x 1
Đường kính thân	18 mm
Ngõ ra chuyển mạch	PNP
Chức năng ngõ ra	NO – thường mở
Kiểu đấu điện	DC 3 dây
Kiểu kết nối	Cáp PVC 3 dây, dài 7 m
Điện áp nguồn	10–30 V DC
Dòng tải liên tục	Tối đa 200 mA
Tần số chuyển mạch	500 Hz
Cấp bảo vệ	IP67
Vật liệu vỏ	Đồng thau mạ niken
Vật liệu mặt cảm biến	Nhựa PA 66
Nhiệt độ môi trường làm việc	-25 °C đến +75 °C
Chiều dài thân	48 mm
Mô-men siết tối đa	30 Nm

Đặc điểm của Sick IME18-12BPSZWDK

Sick IME18-12BPSZWDK là cảm biến tiệm cận cảm ứng từ dạng trụ ren M18, dùng để phát hiện các vật thể kim loại mà không cần tiếp xúc trực tiếp. Model có khoảng cách phát hiện danh định 12 mm, ngõ ra PNP thường mở và cáp kết nối dài 7 m, phù hợp cho các hệ thống điều khiển công nghiệp cần khoảng cách đi dây lớn.

Khoảng cách phát hiện 12 mm, đáp ứng nhu cầu nhận biết chi tiết kim loại ở khoảng cách tương đối xa trong nhóm cảm biến M18.
Ngõ ra PNP, thường mở NO, dễ tích hợp với nhiều PLC và mạch điều khiển sử dụng tín hiệu DC.
Thiết kế bán âm giúp cảm biến có thể lắp gọn trong kết cấu máy theo đúng điều kiện lắp đặt.
Tần số chuyển mạch 500 Hz, thích hợp cho các ứng dụng phát hiện vị trí và đếm chi tiết ở tốc độ cao vừa phải.
Vỏ đồng thau mạ niken có độ bền cơ học tốt và phù hợp với môi trường máy móc công nghiệp.
Cấp bảo vệ IP67, bảo vệ thiết bị khỏi bụi và tác động của nước trong điều kiện sử dụng phù hợp.
Tích hợp bảo vệ ngắn mạch và bảo vệ xung khi cấp nguồn.

Nguyên lý hoạt động và tín hiệu ngõ ra

Cảm biến tạo ra trường điện từ tại mặt sensing. Khi vật kim loại đi vào vùng phát hiện, đặc tính của trường điện từ thay đổi và cảm biến chuyển trạng thái ngõ ra. Với cấu hình NO, ngõ ra chỉ kích hoạt khi cảm biến phát hiện vật thể kim loại trong phạm vi cho phép.

IME18-12BPSZWDK sử dụng ngõ ra PNP. Khi tác động, cảm biến cấp điện áp dương từ nguồn DC đến ngõ ra tải. Vì vậy, khi kết nối với PLC hoặc bộ điều khiển, cần kiểm tra đầu vào tương thích với tín hiệu PNP và đấu nối đúng cực nguồn trước khi vận hành.

Hướng dẫn lựa chọn và lắp đặt

Khi lựa chọn model này, cần bảo đảm vật thể mục tiêu là kim loại và khoảng cách làm việc thực tế không vượt quá khoảng cách phát hiện an toàn 9,72 mm. Giá trị 12 mm là khoảng cách danh định trong điều kiện tiêu chuẩn; khả năng phát hiện thực tế có thể thay đổi theo vật liệu, kích thước và hình dạng của mục tiêu.

Kiểm tra đường kính lỗ lắp và ren M18 x 1 trước khi lắp đặt.
Không vượt quá mô-men siết 30 Nm để tránh làm biến dạng thân cảm biến hoặc hư hỏng ren.
Giữ mặt cảm biến sạch, không để phoi kim loại hoặc vật liệu dẫn điện bám lâu trên bề mặt.
Bố trí cảm biến tránh va đập trực tiếp từ cơ cấu chuyển động của máy.
Đảm bảo nguồn cấp nằm trong dải 10–30 V DC và dòng tải không vượt quá 200 mA.
Kiểm tra khoảng cách với các cảm biến cảm ứng từ lân cận để hạn chế ảnh hưởng chéo.
Với kiểu lắp bán âm, cần tuân thủ khoảng hở và điều kiện lắp đặt phù hợp với kết cấu máy.

Ứng dụng phù hợp

Nhờ thân M18, khoảng cách phát hiện 12 mm, tín hiệu PNP và cáp dài 7 m, Sick IME18-12BPSZWDK có thể sử dụng trong nhiều hệ thống tự động hóa như:

Phát hiện vị trí cuối hành trình của cơ cấu máy.
Nhận biết sự có mặt của chi tiết kim loại trên băng tải.
Đếm sản phẩm hoặc phôi kim loại.
Giám sát vị trí bánh răng, cam, trục và cơ cấu chuyển động.
Kiểm tra trạng thái đóng/mở của cơ cấu chấp hành.
Tích hợp vào máy đóng gói, máy gia công, dây chuyền lắp ráp và hệ thống cấp phôi.

Khả năng tương thích trong hệ thống điều khiển

Model này phù hợp với các hệ thống điều khiển sử dụng nguồn 10–30 V DC và đầu vào PNP. Cáp PVC 3 dây dài 7 m giúp giảm nhu cầu nối dài dây trong các tủ máy hoặc dây chuyền có khoảng cách giữa cảm biến và bộ điều khiển tương đối lớn.

Trước khi thay thế cảm biến khác bằng IME18-12BPSZWDK, cần đối chiếu đầy đủ các yếu tố: kiểu ngõ ra PNP, chức năng NO, khoảng cách phát hiện 12 mm, kiểu lắp bán âm, ren M18 x 1, nguồn DC và dạng cáp 3 dây. Chỉ tương đồng về kích thước M18 không có nghĩa là các model có thể thay thế trực tiếp cho nhau.

Thông tin cơ khí và môi trường

Hạng mục	Giá trị
Chiều dài ren	33 mm
Đường kính cáp	3,9 mm
Tiết diện dây dẫn	0,25 mm²
Vật liệu cáp	PVC
Khả năng chống rung và va đập	30 g, 11 ms; 10–55 Hz, biên độ 1 mm
Nhiệt độ bảo quản	-25 °C đến +75 °C
Phụ kiện đi kèm	2 đai ốc lắp đặt bằng đồng thau mạ niken

Sick IME18-12BPSZWDK là lựa chọn phù hợp cho các ứng dụng cần cảm biến tiệm cận M18, phát hiện kim loại ở khoảng cách 12 mm, tín hiệu PNP thường mở và kết nối bằng cáp dài 7 m. Khi lắp đặt đúng kiểu bán âm, sử dụng đúng nguồn cấp và bảo đảm khoảng cách làm việc an toàn, cảm biến có thể hoạt động ổn định trong nhiều hệ thống tự động hóa công nghiệp.
