Thông số kỹ thuật cảm biến tiệm cận Sick IME18-08NNOZC0K
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | IME18-08NNOZC0K |
| Hãng sản xuất | SICK |
| Dòng sản phẩm | IME |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Kiểu vỏ | Dạng trụ ren hệ mét |
| Kích thước ren | M18 x 1 |
| Đường kính thân | 18 mm |
| Khoảng cách phát hiện danh định | 8 mm |
| Khoảng cách phát hiện an toàn | 6,48 mm |
| Kiểu lắp đặt | Không chìm (non-flush) |
| Đối tượng phát hiện chuẩn | Thép St37 (Fe) |
| Ngõ ra chuyển mạch | NPN |
| Chức năng ngõ ra | NC – thường đóng |
| Số dây | DC 3 dây |
| Đầu nối | Đầu nối đực M12, 4 chân |
| Điện áp nguồn | 10–30 V DC |
| Dòng tải liên tục | Tối đa 200 mA |
| Tần số chuyển mạch | 1.000 Hz |
| Độ sụt áp | Tối đa 2 V |
| Dòng không tải | Tối đa 10 mA |
| Thời gian sẵn sàng sau khi cấp nguồn | Tối đa 100 ms |
| Cấp bảo vệ | IP67 |
| Vật liệu thân | Đồng thau mạ niken |
| Vật liệu mặt cảm biến | Nhựa PA 66 |
| Chiều dài thân | 50 mm |
| Chiều dài phần ren | 23 mm |
| Nhiệt độ môi trường làm việc | -25 đến +75 °C |
| Mô-men siết tối đa | 40 Nm |
| Bảo vệ ngắn mạch | Có |
| Bảo vệ xung khi cấp nguồn | Có |
| Phụ kiện đi kèm | 2 đai ốc lắp đặt bằng đồng thau mạ niken |
Đặc điểm của Sick IME18-08NNOZC0K

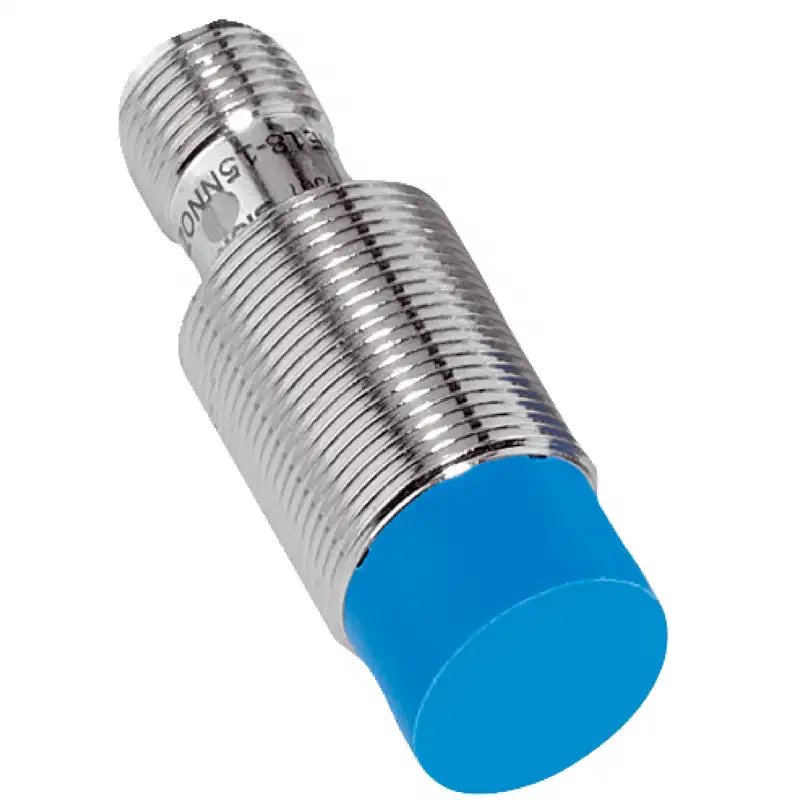

Sick IME18-08NNOZC0K là cảm biến tiệm cận cảm ứng từ dạng trụ ren M18, được thiết kế để phát hiện các vật thể kim loại mà không cần tiếp xúc trực tiếp. Model có khoảng cách phát hiện danh định 8 mm, ngõ ra NPN và chức năng thường đóng NC, phù hợp với các mạch điều khiển công nghiệp sử dụng tín hiệu DC 10–30 V.
Thân cảm biến bằng đồng thau mạ niken giúp tăng độ bền cơ học và khả năng chống tác động từ môi trường công nghiệp. Mặt cảm biến bằng nhựa PA 66, kết hợp cấp bảo vệ IP67, cho phép thiết bị hoạt động ổn định trong điều kiện có bụi hoặc nước bắn theo các điều kiện sử dụng phù hợp.
- Khoảng cách phát hiện 8 mm đối với vật thể thép chuẩn.
- Ngõ ra NPN, logic NC thường đóng.
- Tần số chuyển mạch lên đến 1.000 Hz, phù hợp với các cơ cấu chuyển động nhanh.
- Đầu nối M12 4 chân giúp tháo lắp và thay thế thuận tiện.
- Thiết kế M18 nhỏ gọn, dễ lắp trên giá đỡ hoặc cụm máy.
- Tích hợp bảo vệ ngắn mạch và bảo vệ xung khi cấp nguồn.
Nguyên lý phát hiện và chức năng ngõ ra
Cảm biến tạo ra trường điện từ ở phía trước mặt cảm biến. Khi vật thể kim loại đi vào vùng phát hiện, sự thay đổi của trường điện từ được nhận biết và chuyển thành tín hiệu đầu ra cho bộ điều khiển.
IME18-08NNOZC0K sử dụng ngõ ra NPN thường đóng. Khi đấu nối vào PLC hoặc mạch điều khiển, cần kiểm tra thiết bị tiếp nhận tín hiệu có hỗ trợ ngõ vào NPN và phù hợp với nguồn DC 10–30 V hay không. Chức năng NC khiến trạng thái đầu ra thay đổi khi vật thể kim loại xuất hiện trong vùng cảm biến, vì vậy cần cấu hình logic điều khiển tương ứng.
Lưu ý khi lắp đặt cảm biến không chìm
Đây là phiên bản lắp đặt không chìm. Phần đầu cảm biến cần được bố trí nhô ra khỏi bề mặt kim loại xung quanh để hạn chế ảnh hưởng đến khoảng cách phát hiện và tránh tác động sai do vật liệu kim loại ở vùng lân cận.
- Giữ khoảng cách phù hợp giữa cảm biến và các khối kim loại cố định xung quanh.
- Không siết trực tiếp lên phần mặt cảm biến; sử dụng đai ốc lắp đặt đi kèm.
- Không vượt quá mô-men siết 40 Nm khi cố định cảm biến.
- Đối tượng phát hiện bằng thép, inox, nhôm, đồng hoặc đồng thau có thể cho khoảng cách cảm nhận khác nhau.
- Khoảng cách thực tế có thể giảm so với 8 mm khi phát hiện kim loại màu hoặc vật thể có kích thước nhỏ.
- Bảo đảm đầu nối M12 được lắp kín để duy trì khả năng bảo vệ IP67.
Ứng dụng phù hợp
Với tốc độ chuyển mạch cao, kết nối M12 và khả năng làm việc trong dải nhiệt độ từ -25 đến +75 °C, cảm biến Sick IME18-08NNOZC0K phù hợp cho nhiều vị trí phát hiện kim loại trong máy tự động hóa.
- Phát hiện vị trí xy lanh, cơ cấu trượt và cơ cấu chấp hành.
- Kiểm tra vị trí chi tiết kim loại trên dây chuyền lắp ráp.
- Đếm sản phẩm hoặc phát hiện vật thể trên băng tải.
- Giám sát giới hạn hành trình của cơ cấu máy.
- Nhận biết trạng thái đóng, mở hoặc có mặt của chi tiết cơ khí.
- Ứng dụng trong máy đóng gói, máy gia công và hệ thống điều khiển tự động.
Kiểm tra trước khi thay thế hoặc lựa chọn
Khi thay thế cảm biến hiện có, cần đối chiếu đầy đủ mã IME18-08NNOZC0K thay vì chỉ dựa vào kích thước M18 hoặc khoảng cách phát hiện 8 mm. Các yếu tố có ảnh hưởng trực tiếp đến khả năng tương thích gồm kiểu lắp không chìm, ngõ ra NPN, logic NC, điện áp 10–30 V DC và đầu nối M12 4 chân.
Model này không tương đương hoàn toàn với các phiên bản có ngõ ra PNP, chức năng NO, kiểu lắp chìm hoặc khoảng cách phát hiện khác. Việc chọn sai một trong các đặc tính trên có thể khiến tín hiệu không tương thích với PLC hoặc làm thay đổi logic vận hành của máy.
