Cảm biến tiệm cận Sick IME12-3B2PSZC0SS80 3.2 mm

Thông số kỹ thuật cảm biến tiệm cận Sick IME12-3B2PSZC0SS80

Đặc điểm của Sick IME12-3B2PSZC0SS80

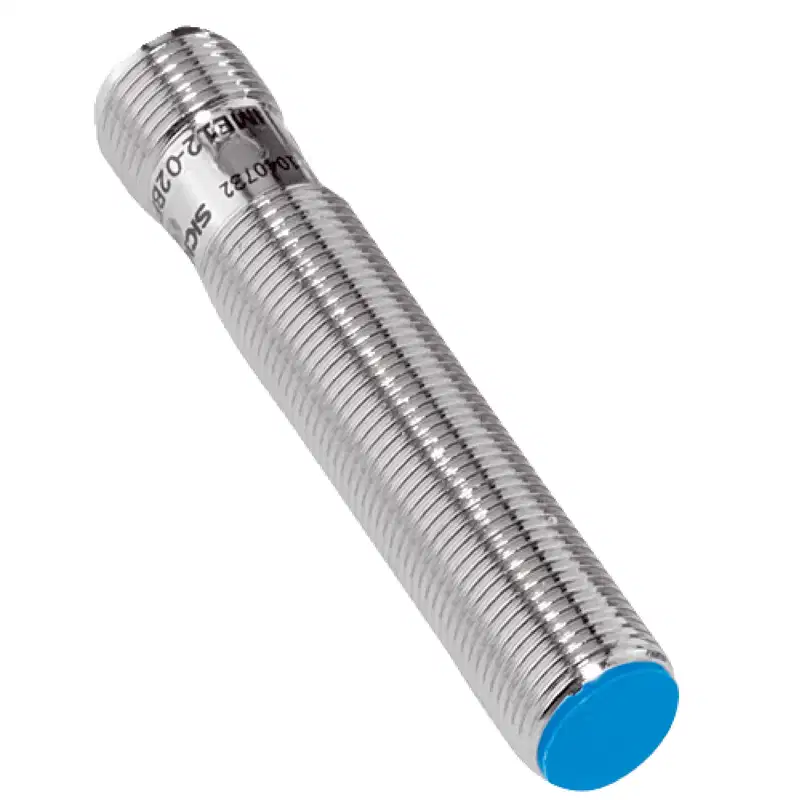

Sick IME12-3B2PSZC0SS80 là cảm biến tiệm cận cảm ứng dạng trụ ren M12, dùng để phát hiện các vật thể kim loại mà không cần tiếp xúc trực tiếp. Model có khoảng cách cảm biến danh định 3,2 mm, ngõ ra PNP thường mở và đầu nối M12 4 chân, phù hợp với các hệ thống điều khiển tự động sử dụng tín hiệu DC.

Thiết kế lắp chìm cho phép phần mặt cảm biến được bố trí ngang hoặc nằm trong bề mặt kim loại xung quanh theo đúng điều kiện lắp đặt. Thân cảm biến bằng đồng thau mạ niken giúp sản phẩm phù hợp với nhiều ứng dụng máy móc công nghiệp, trong khi cấp bảo vệ IP67 hỗ trợ sử dụng trong môi trường có bụi hoặc tiếp xúc với nước ở mức độ phù hợp.

• Khoảng cách phát hiện 3,2 mm cho các cơ cấu có không gian lắp đặt nhỏ.
• Tần số chuyển mạch 2.000 Hz, đáp ứng các ứng dụng phát hiện vật thể với tốc độ cao.
• Ngõ ra PNP thường mở, dễ kết nối với ngõ vào PLC hoặc bộ điều khiển tương thích.
• Đầu nối M12 4 chân giúp thuận tiện tháo lắp và bảo trì.
• Có bảo vệ ngắn mạch và bảo vệ xung khi cấp nguồn.
• Dải điện áp hoạt động rộng từ 10 đến 30 V DC.

Nguyên lý hoạt động và vật thể có thể phát hiện

Cảm biến tạo ra trường điện từ ở vùng phía trước mặt cảm biến. Khi vật thể kim loại đi vào khoảng cách tác động, sự thay đổi của trường điện từ được nhận biết và ngõ ra PNP chuyển sang trạng thái dẫn. Vì là phiên bản thường mở, ngõ ra chỉ hoạt động khi có vật thể kim loại nằm trong vùng phát hiện.

Khoảng cách thực tế có thể thay đổi theo vật liệu và kích thước mục tiêu. Thép St37 được sử dụng làm vật liệu tham chiếu với hệ số 1. Khi phát hiện inox, nhôm, đồng hoặc đồng thau, khoảng cách tác động thường thấp hơn so với thép:

Đấu nối và khả năng tương thích

IME12-3B2PSZC0SS80 sử dụng nguồn DC 10–30 V và mạch DC 3 dây với ngõ ra PNP. Khi lựa chọn thiết bị ghép nối, cần bảo đảm ngõ vào PLC, rơ-le điện tử hoặc bộ điều khiển tương thích với tín hiệu PNP và dòng tải tối đa 200 mA.

Đầu nối của cảm biến là đầu đực M12 4 chân. Cáp hoặc giắc kết nối cần phù hợp với chuẩn M12 tương ứng, lắp chắc chắn và được bảo vệ khỏi lực kéo, rung động quá mức. Không nên cấp nguồn vượt quá dải điện áp cho phép để tránh làm hỏng mạch cảm biến.

Lưu ý lắp đặt cảm biến M12

• Lắp cảm biến sao cho bề mặt phát hiện hướng đúng vào vùng di chuyển của vật thể kim loại.
• Khoảng cách làm việc nên được bố trí trong giới hạn an toàn 2,59 mm để tăng độ ổn định khi mục tiêu và cơ cấu có sai số vị trí.
• Giữ khoảng cách phù hợp với các vật kim loại cố định xung quanh để tránh phát hiện nhầm.
• Siết đai ốc đúng lực; mô-men siết tối đa của cảm biến là 12 Nm.
• Không dùng thân cảm biến hoặc đầu nối làm điểm chịu lực cơ khí của dây dẫn.
• Kiểm tra cấp bảo vệ sau khi kết nối, đặc biệt tại vị trí đầu nối M12.

Ứng dụng phù hợp

Với kích thước M12, khoảng cách phát hiện 3,2 mm và tần số chuyển mạch cao, cảm biến Sick IME12-3B2PSZC0SS80 phù hợp cho các nhiệm vụ phát hiện vị trí và trạng thái của chi tiết kim loại trong máy tự động hóa.

• Phát hiện vị trí đầu hành trình của cơ cấu cơ khí.
• Kiểm tra sự hiện diện của chi tiết kim loại trên băng tải.
• Đếm sản phẩm hoặc chi tiết kim loại với tốc độ cao.
• Giám sát vị trí cam, bánh răng, thanh kim loại và cơ cấu trượt.
• Nhận biết trạng thái đóng/mở của cơ cấu trong dây chuyền sản xuất.

Phân biệt đúng biến thể IME12-3B2PSZC0SS80

Khi thay thế hoặc đặt mua, cần đối chiếu đầy đủ mã IME12-3B2PSZC0SS80. Đây là phiên bản thân M12, khoảng cách cảm biến 3,2 mm, lắp chìm, ngõ ra PNP thường mở, đấu điện DC 3 dây và sử dụng đầu nối M12 4 chân. Các model IME12 khác có thể thay đổi khoảng cách cảm biến, kiểu ngõ ra, chức năng NO/NC, phương thức đấu nối hoặc kiểu lắp đặt nên không nên thay thế chỉ dựa trên đường kính ren.
