Thông số kỹ thuật cảm biến tiệm cận Sick IME12-02BNOZW2KS16
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | IME12-02BNOZW2KS16 |
| Hãng sản xuất | Sick |
| Dòng sản phẩm | IME |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Kiểu ren | M12 x 1 |
| Đường kính thân | 12 mm |
| Khoảng cách phát hiện danh định Sn | 2 mm |
| Khoảng cách phát hiện an toàn Sa | 1,62 mm |
| Kiểu lắp đặt | Lắp âm, Flush |
| Tần số chuyển mạch | 2.000 Hz |
| Kiểu ngõ ra | NPN, thường đóng NC |
| Kiểu kết nối | Cáp PVC 3 dây, dài 2 m |
| Điện áp cung cấp | 10–30 V DC |
| Dòng tải liên tục | Tối đa 200 mA |
| Độ sụt áp | Tối đa 2 V |
| Dòng không tải | Tối đa 10 mA |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường làm việc | -25 °C đến +75 °C |
| Vật liệu thân | Đồng thau mạ niken |
| Vật liệu mặt cảm biến | Nhựa PA 66 |
| Chiều dài thân | 39 mm |
| Chiều dài phần ren | 24 mm |
| Bảo vệ ngắn mạch | Có |
| Bảo vệ xung khi cấp nguồn | Có |
Tổng quan về Sick IME12-02BNOZW2KS16

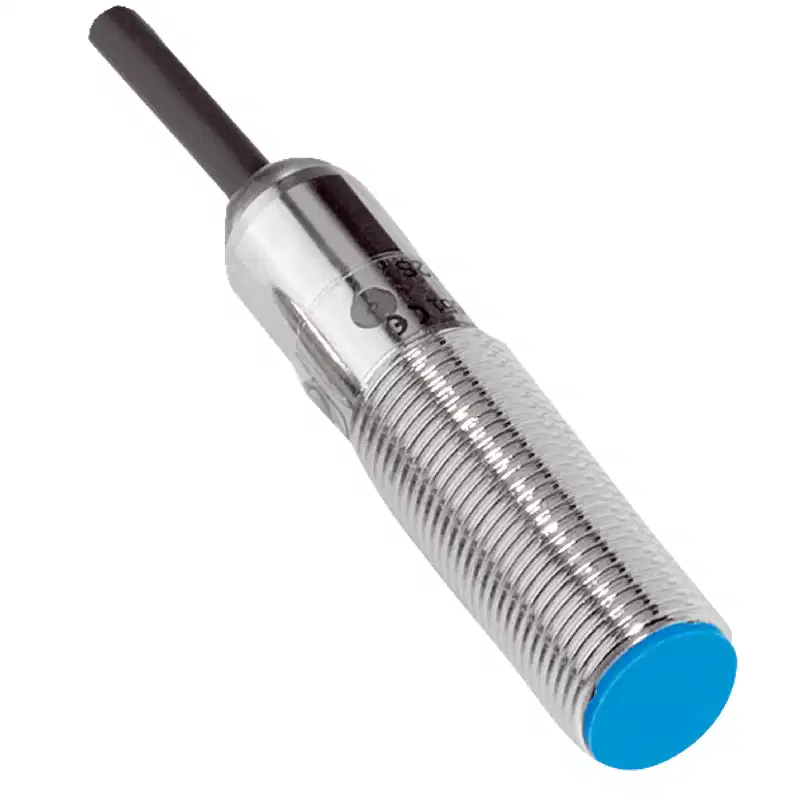

Sick IME12-02BNOZW2KS16 là cảm biến tiệm cận cảm ứng từ dạng trụ ren M12, sử dụng nguồn một chiều 10–30 V DC và ngõ ra transistor NPN thường đóng NC. Cảm biến phát hiện vật thể kim loại ở khoảng cách danh định 2 mm, phù hợp với các hệ thống tự động hóa cần nhận biết vị trí, hành trình hoặc trạng thái của cơ cấu cơ khí.
Model này thuộc dòng Sick IME, có thân bằng đồng thau mạ niken, mặt cảm biến bằng nhựa PA 66 và cấp bảo vệ IP67. Kết cấu nhỏ gọn đường kính 12 mm giúp cảm biến dễ lắp đặt trên máy móc, băng tải, cơ cấu trượt và các cụm thiết bị công nghiệp có không gian hạn chế.
Đặc điểm hoạt động và tín hiệu ngõ ra
Cảm biến sử dụng nguyên lý cảm ứng điện từ để nhận biết vật thể kim loại trong vùng phát hiện. Khi kim loại đi vào phạm vi tác động, trạng thái ngõ ra NPN NC thay đổi theo cấu hình thường đóng của model. Tần số chuyển mạch lên đến 2.000 Hz cho phép đáp ứng các ứng dụng phát hiện vật thể hoặc kiểm tra vị trí có tốc độ tương đối cao.
- Khoảng cách phát hiện danh định 2 mm.
- Ngõ ra NPN thường đóng NC.
- Mạch DC 3 dây, dùng nguồn 10–30 V DC.
- Dòng tải liên tục tối đa 200 mA.
- Có bảo vệ ngắn mạch và bảo vệ xung khi cấp nguồn.
- Độ trễ trước khi sẵn sàng tối đa 100 ms.
Thiết kế lắp âm và khả năng lắp đặt
IME12-02BNOZW2KS16 được thiết kế để lắp âm trong bề mặt kim loại. Kiểu lắp Flush giúp đầu cảm biến có thể bố trí gần như đồng phẳng với gá lắp, phù hợp khi cần hạn chế phần cảm biến nhô ra khỏi bề mặt máy.
Thân cảm biến có ren M12 x 1, đi kèm hai đai ốc lắp bằng đồng thau mạ niken. Mô-men siết tối đa là 12 Nm. Khi lắp đặt, cần giữ đúng khoảng cách phát hiện thực tế và tránh siết quá lực để không làm hư hỏng ren hoặc thân cảm biến.
| Kích thước lắp đặt | Giá trị |
|---|---|
| Đường kính cảm biến | 12 mm |
| Ren lắp | M12 x 1 |
| Chiều dài thân | 39 mm |
| Chiều dài ren | 24 mm |
| Mô-men siết tối đa | 12 Nm |
Kết nối điện và điều kiện sử dụng
Cảm biến sử dụng cáp PVC 3 dây dài 2 m, phù hợp đấu nối trực tiếp vào mạch điều khiển DC, PLC hoặc bộ điều khiển có ngõ vào tương thích NPN. Trước khi đấu nối, cần kiểm tra đúng kiểu ngõ vào của thiết bị điều khiển vì model này sử dụng ngõ ra NPN, không phải PNP.
Điện áp cấp nằm trong khoảng 10–30 V DC. Mạch có độ gợn điện áp cho phép tối đa 10%, độ sụt áp tối đa 2 V và dòng không tải tối đa 10 mA. Dòng tải của thiết bị kết nối không nên vượt quá 200 mA.
Với cấp bảo vệ IP67, cảm biến có khả năng chống bụi và chịu được điều kiện tiếp xúc với nước trong phạm vi của cấp bảo vệ này. Tuy nhiên, đầu nối và vị trí nối dây cũng cần được bảo vệ phù hợp để duy trì độ kín của toàn bộ hệ thống.
Ứng dụng phù hợp
- Phát hiện vị trí cuối hành trình của cơ cấu máy.
- Giám sát vị trí piston, thanh trượt hoặc cơ cấu chấp hành bằng kim loại.
- Đếm sản phẩm kim loại trên dây chuyền.
- Kiểm tra sự hiện diện của chi tiết kim loại trong đồ gá.
- Phát hiện trạng thái đóng, mở hoặc định vị trong máy tự động.
- Ứng dụng trên băng tải, máy đóng gói và thiết bị lắp ráp.
Lưu ý khi chọn và sử dụng cảm biến
- Model này chỉ phù hợp với hệ thống điều khiển sử dụng tín hiệu NPN thường đóng NC.
- Khoảng cách phát hiện danh định là 2 mm; khoảng cách an toàn Sa là 1,62 mm, vì vậy không nên thiết kế vật thể mục tiêu hoạt động sát giới hạn danh định.
- Khả năng phát hiện thực tế có thể thay đổi theo vật liệu, kích thước và hình dạng của vật thể kim loại.
- Vật thể bằng thép St37 được dùng làm chuẩn với hệ số 1; hệ số tham chiếu của thép không gỉ khoảng 0,8, nhôm khoảng 0,45, đồng khoảng 0,4 và đồng thau khoảng 0,4.
- Không dùng cảm biến để phát hiện vật liệu phi kim loại như nhựa, gỗ hoặc thủy tinh.
- Cần bố trí cảm biến tránh va đập trực tiếp và bảo đảm dây cáp không bị kéo căng, gập gãy hoặc chà xát trong quá trình vận hành.
Vì sao nên chọn IME12-02BNOZW2KS16?
Sick IME12-02BNOZW2KS16 phù hợp khi cần một cảm biến tiệm cận M12 nhỏ gọn, lắp âm, có khoảng cách phát hiện 2 mm và tín hiệu NPN thường đóng. Tần số chuyển mạch cao, nguồn cấp 10–30 V DC, cấp bảo vệ IP67 cùng các mạch bảo vệ tích hợp giúp model này đáp ứng tốt nhiều bài toán phát hiện vị trí và kiểm tra chi tiết trong máy công nghiệp.
